杠铃杆海绵防护支撑衬垫结构设计

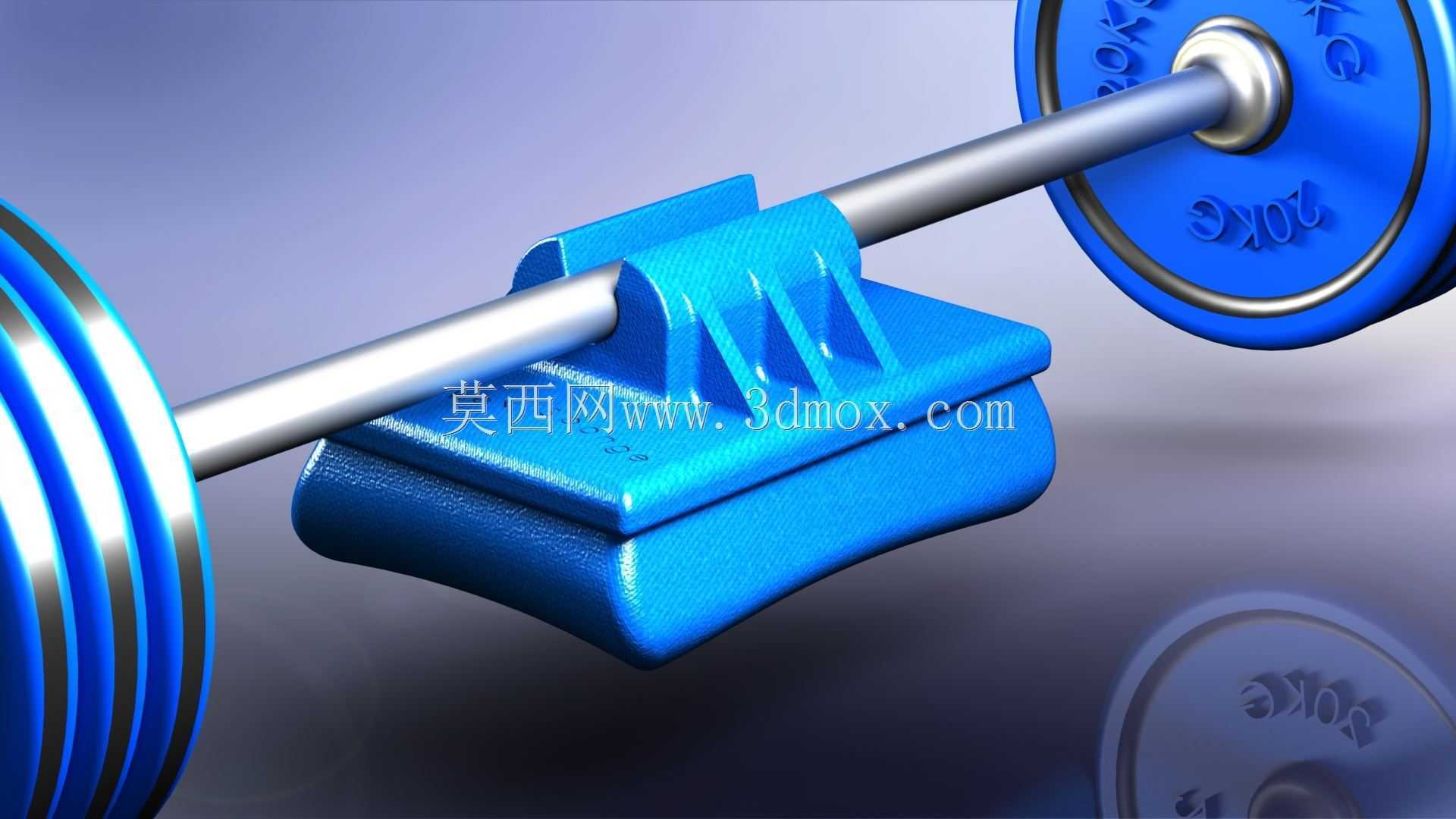

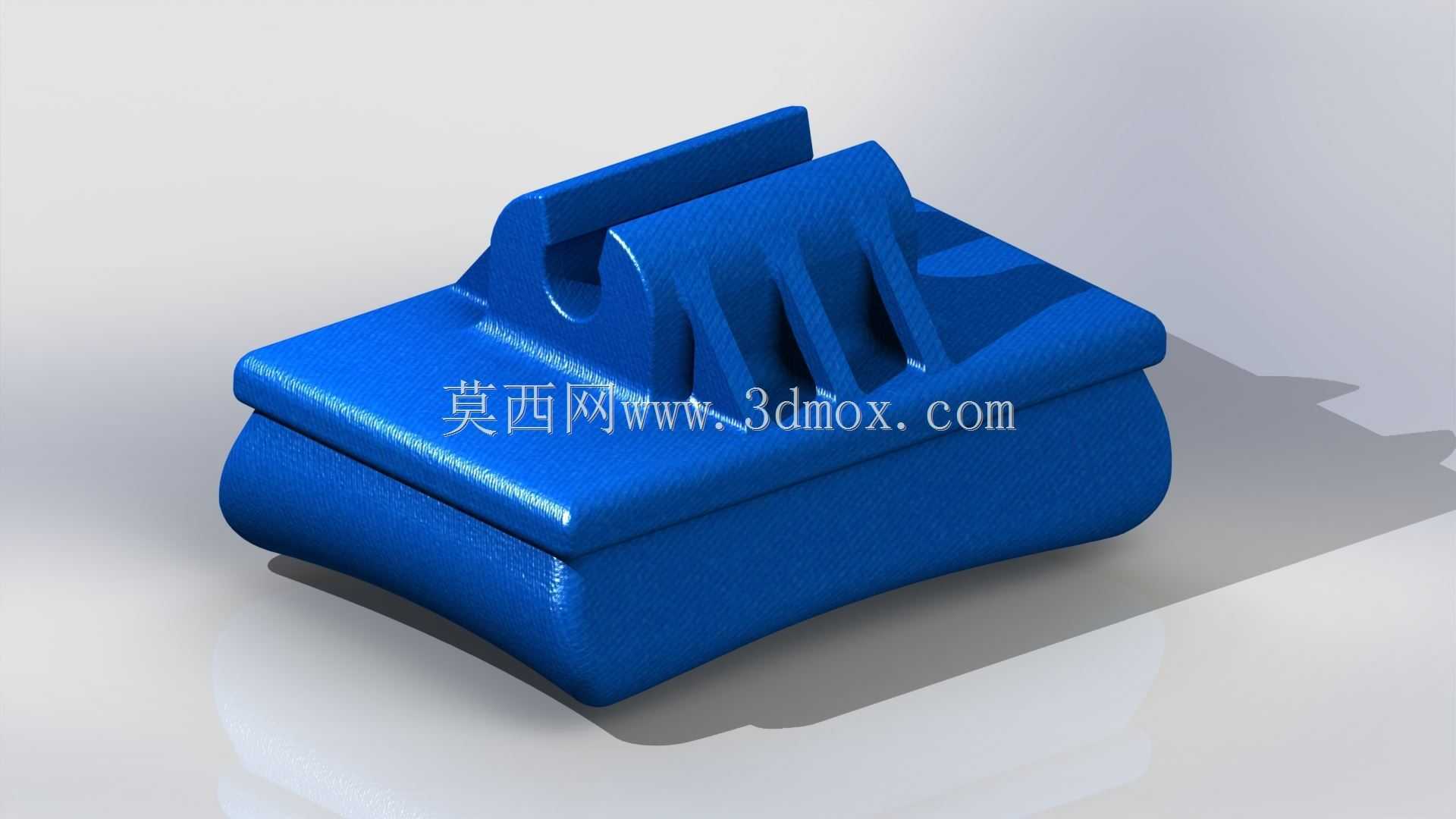

这款衬垫主要应用于商用健身场景的杠铃配套防护领域，适配常规奥林匹克标准杠铃杆的安装需求，在实际使用中可承担杠铃放置时的缓冲支撑作用，避免杠铃杆直接磕碰置物架金属表面造成镀层磨损，同时也能在硬拉、卧推等动作的起止阶段，降低杠铃杆与架体接触产生的异响与冲击力。从结构设计来看，衬垫主体采用上窄下宽的梯形截面构型，上部开设与杠铃杆直径匹配的弧形卡槽，卡槽两侧设置加强筋结构，提升卡槽部位的抗形变能力，避免长期受压后卡槽出现扩张变形导致杠铃杆滑脱；下部接触面做加宽圆弧过渡处理，增大与置物架横梁的接触面积，分散杠铃加载后的集中应力，防止衬垫受压后侧翻偏移。设计过程中优先考虑了海绵材质的压缩形变特性，整体壁厚做了梯度分配，卡槽部位壁厚较薄，保证与杠铃杆的贴合包裹度，底部承载区域壁厚加大，抵消长期反复受压产生的塑性形变，延长衬垫的实际使用寿命。安装边界方面，衬垫的卡槽内径适配直径50mm的标准杠铃杆，整体宽度控制在120mm范围内，可直接卡装在常规厚度的杠铃架置物横梁上，无需额外的螺栓或绑带固定，依靠卡槽与杆体、底部与横梁的摩擦力即可完成定位，拆装调整十分便捷。在实际场馆运维场景中，这类衬垫还能降低杠铃杆滚动滑落的风险，当杠铃未完全卡入架体卡槽时，海绵衬垫的阻尼特性可延缓杆体的滑动速度，给健身者留出调整反应的时间，减少安全隐患。材质选型上适配高密度发泡海绵的物理特性，建模过程中对棱边位置全部做了圆角处理，避免应力集中导致的海绵撕裂问题，同时外轮廓的流线型设计也能减少磕碰时对人体的剐蹭伤害，适配健身场所高频次、大负载的使用需求。
