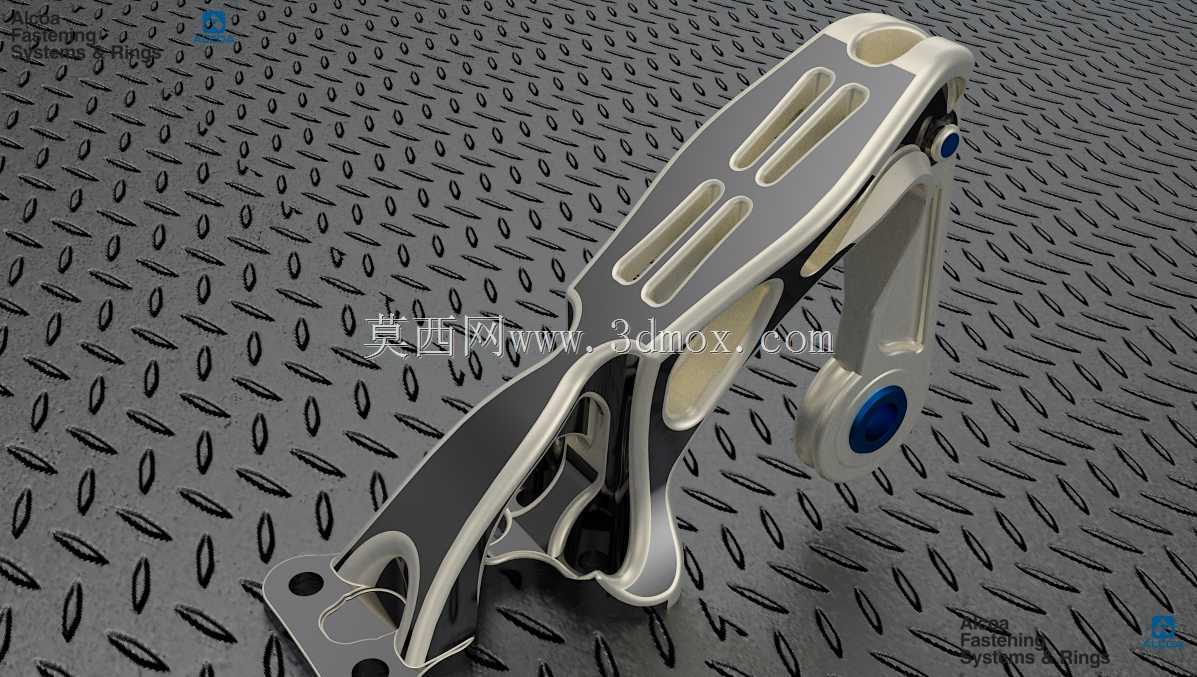

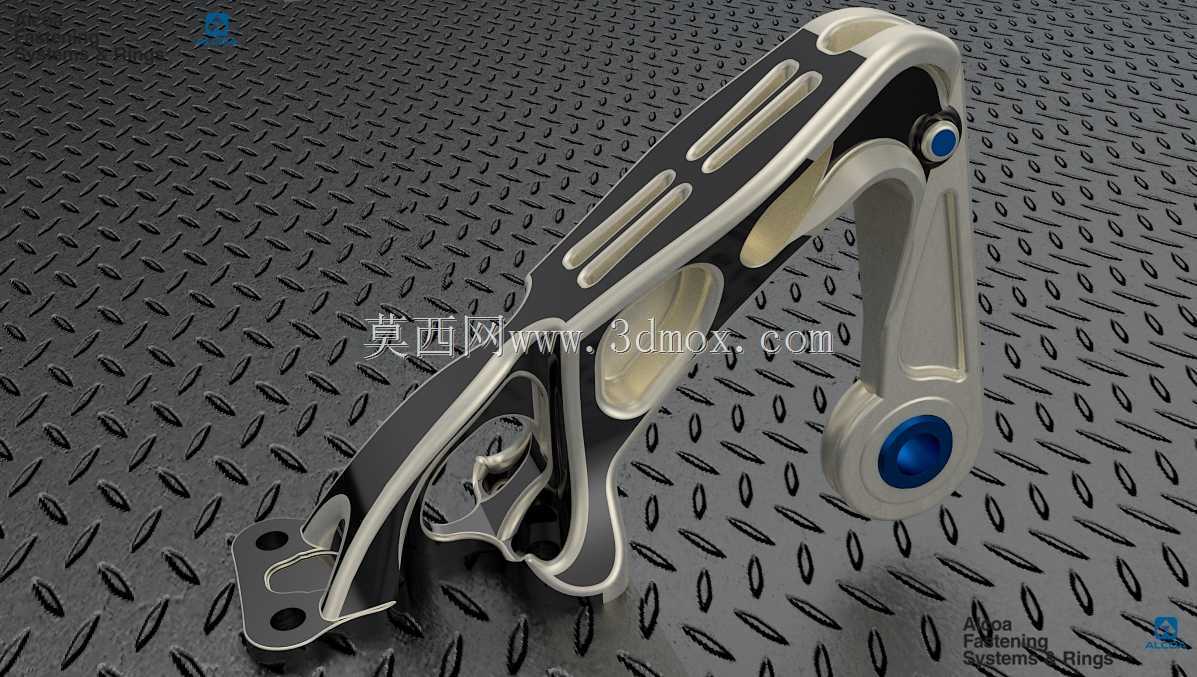

航空轴承支架轻量化拓扑优化结构件

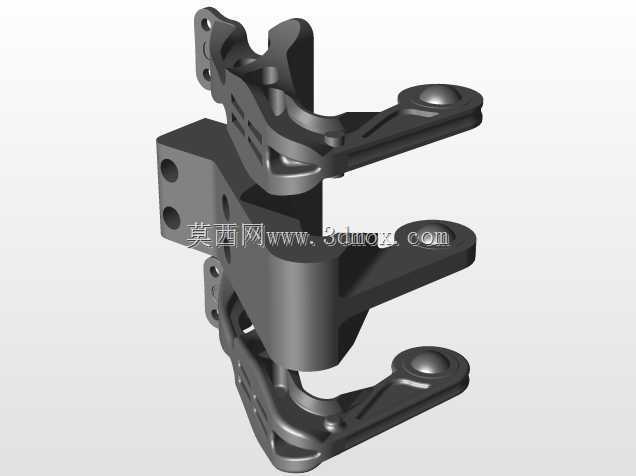

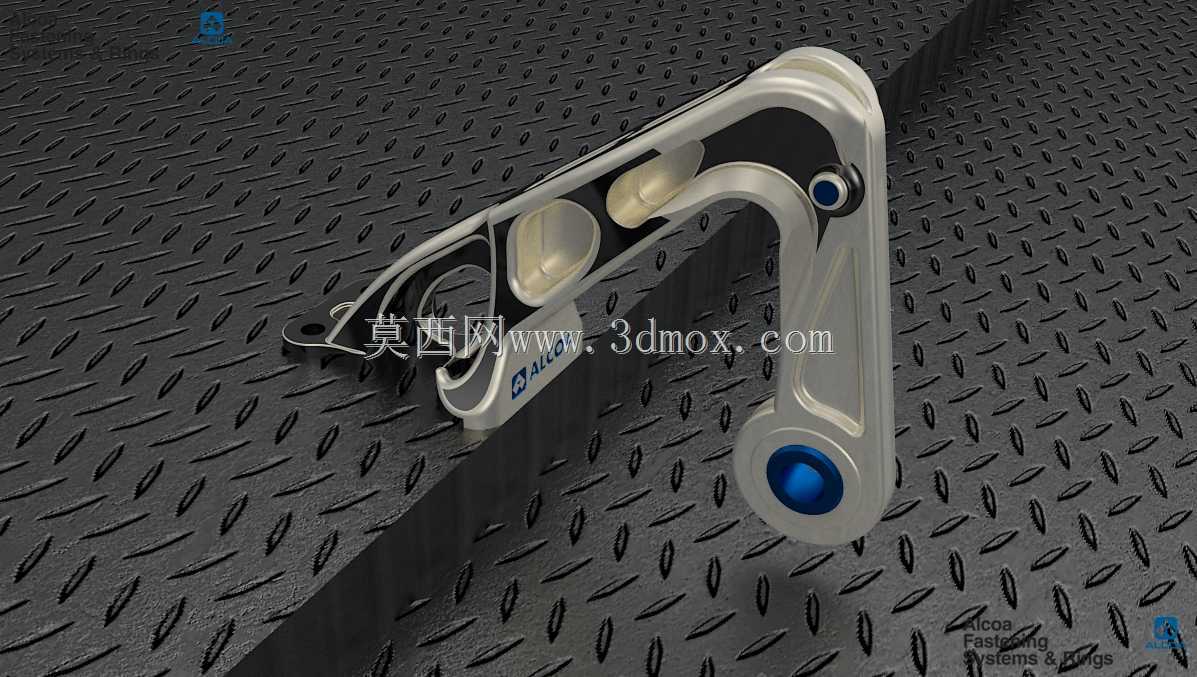

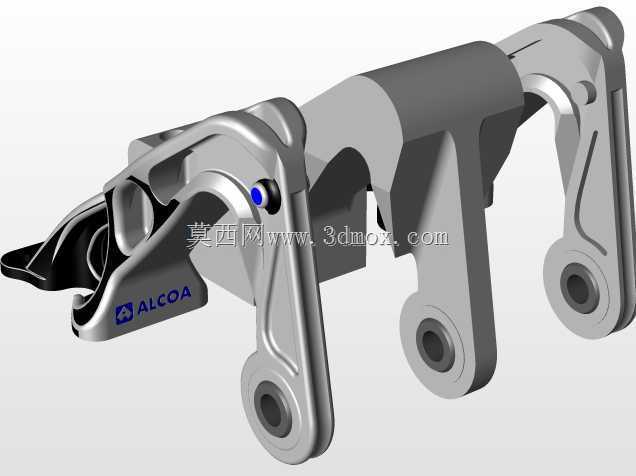

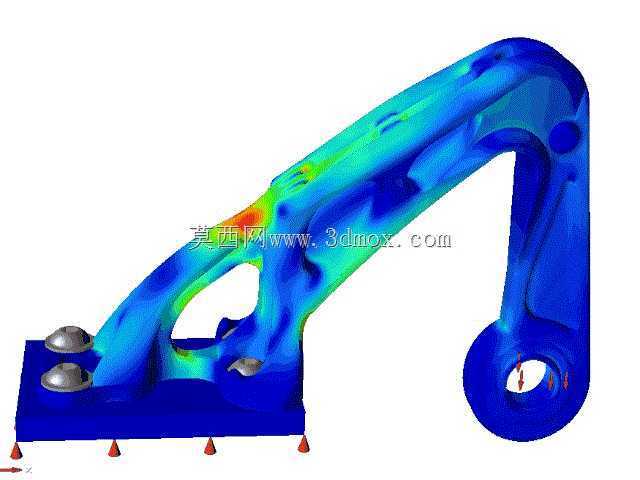

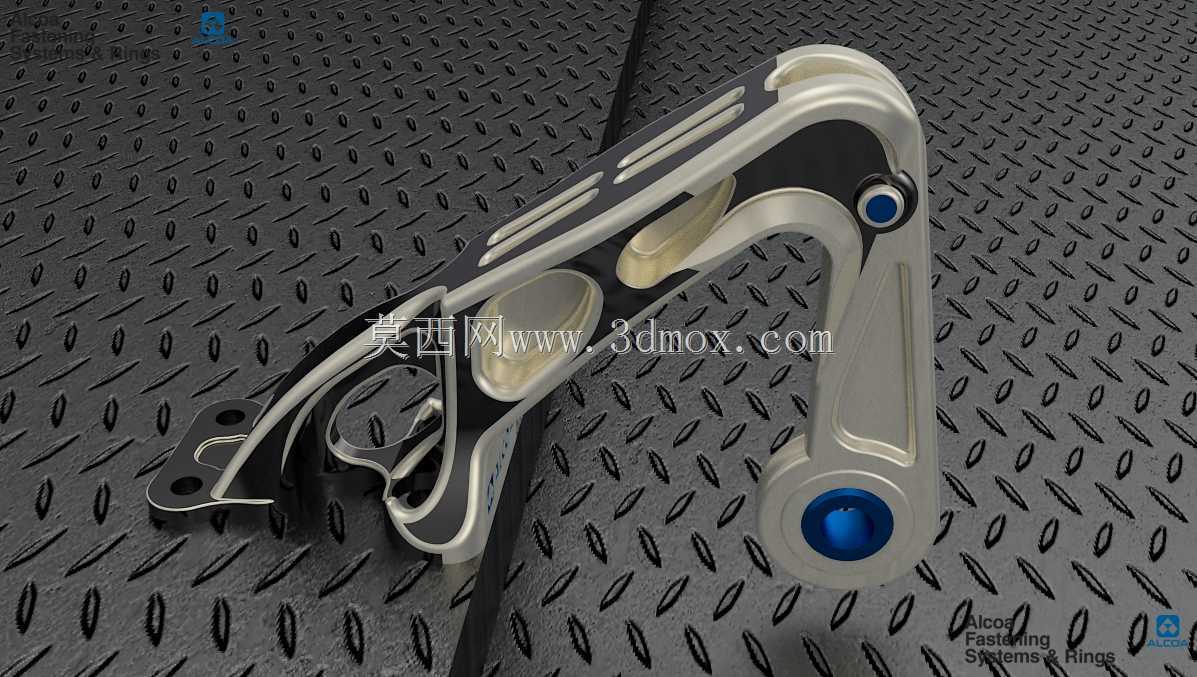

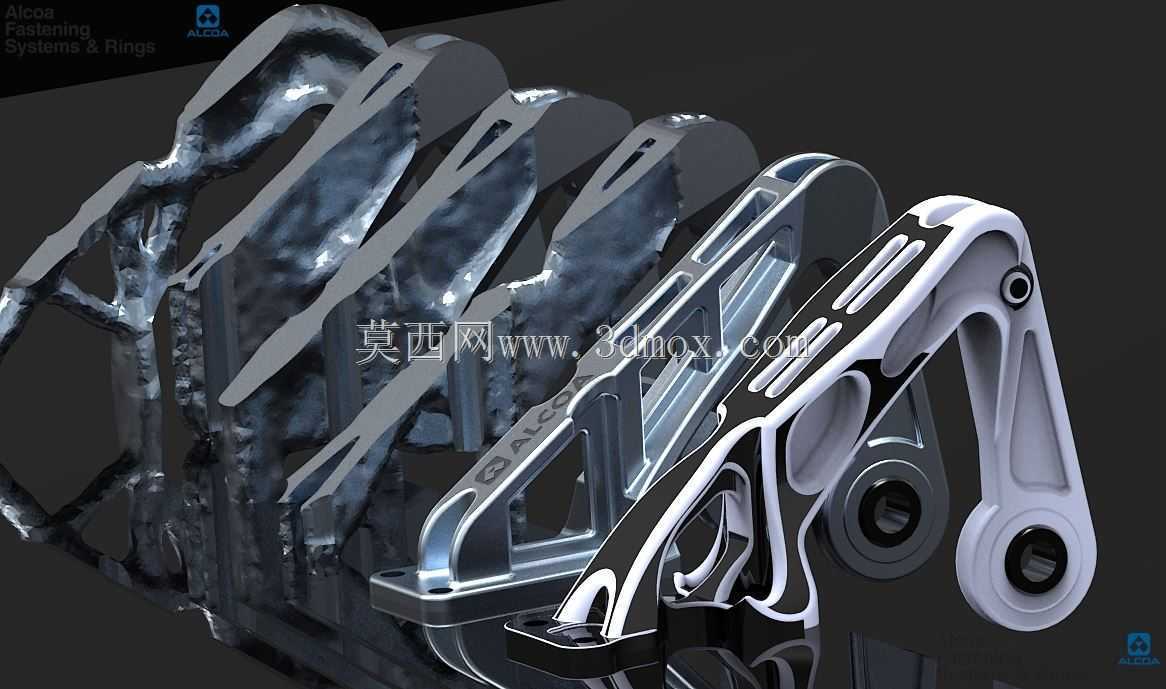

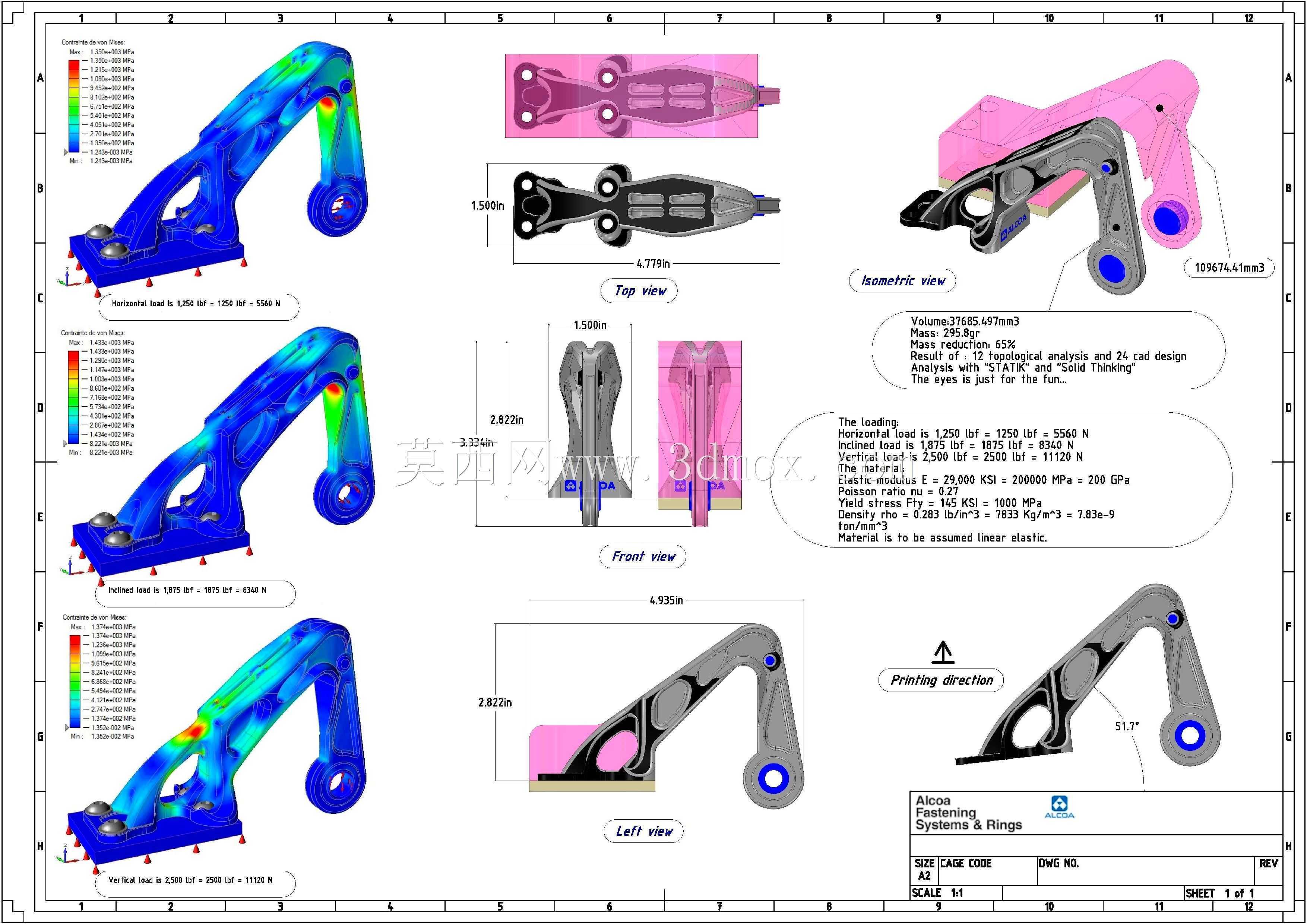

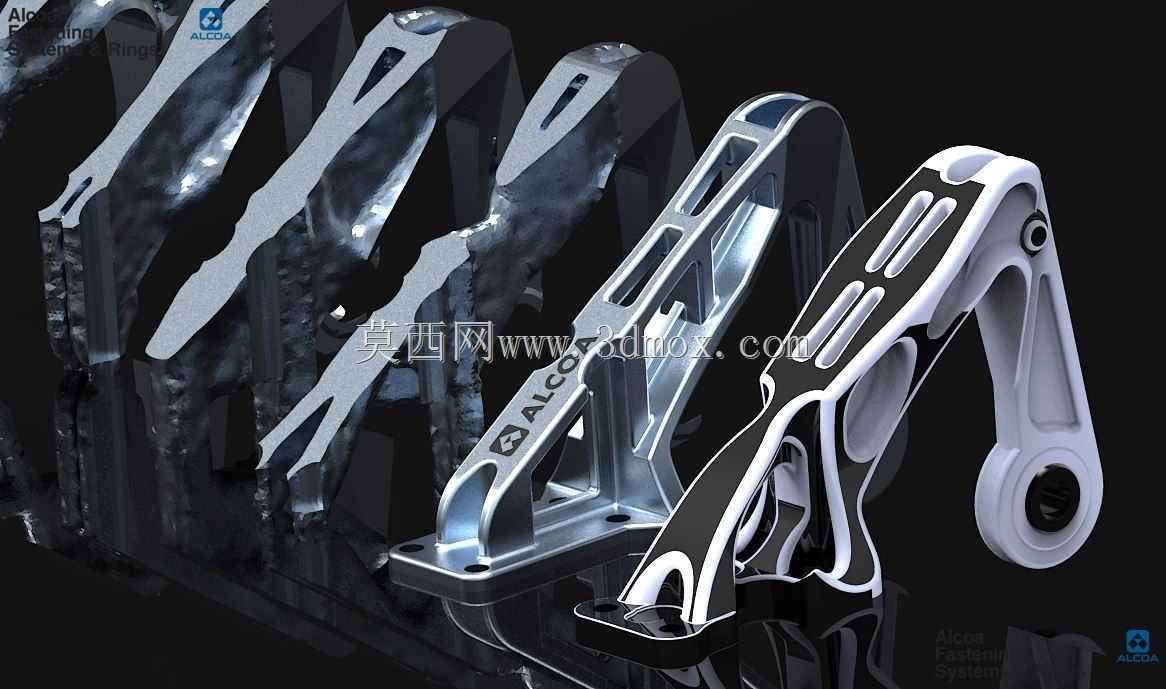

该结构件为航空领域配套的轴承安装承载支架，主要用于飞机机身与传动、操纵系统的连接部位，承担交变载荷下的轴承定位、载荷传递功能，需在严苛的重量限制下满足长期疲劳强度要求，适配航空装备高可靠性、低自重的设计需求。从实际安装边界来看，支架下端设置带定位孔的安装法兰，可通过紧固件与机身基准面完成刚性固定，上端两处带衬套安装位的铰接端分别对应轴承外圈定位与连杆铰接需求，铰接孔的同轴度、安装面的平面度公差均控制在航空构件通用精度范围内，可直接适配标准规格的深沟球轴承与连接销轴，无需额外加工即可完成装配。设计过程中先通过拓扑优化算法完成初始构型迭代，在给定的安装空间、载荷工况约束下，逐步剔除低应力区域的冗余材料，最终形成的镂空筋条结构完全贴合主应力传递路径，既避免了材料浪费，也不会出现局部应力集中导致的疲劳失效风险。筋条的过渡位置全部采用大圆角平滑衔接，没有尖锐的应力突变棱角，可有效降低交变载荷下的裂纹萌生概率。整体结构的壁厚根据不同位置的受力大小做差异化分布，主承载路径上的筋条厚度更大，非主要受力区域的壁厚做减薄处理，在保证整体刚度满足使用要求的前提下，最大化实现减重目标。铰接位置预留的衬套安装槽可配合耐磨衬套使用，避免支架本体与销轴直接摩擦产生磨损，后期维护时仅需更换衬套即可，无需整体更换支架，降低了全生命周期的维护成本。从实际使用场景出发，该支架可承受多方向的复合载荷，包括飞行过程中的气动载荷、传动系统的振动载荷以及起降阶段的冲击载荷，结构强度经过多工况仿真校核，安全系数满足航空装备的设计规范。镂空的结构设计同时也减少了构件的迎风面积，降低飞行过程中的气动阻力，表面的平滑过渡也不容易积存冷凝水，可减少腐蚀风险，提升构件的环境适应性。
