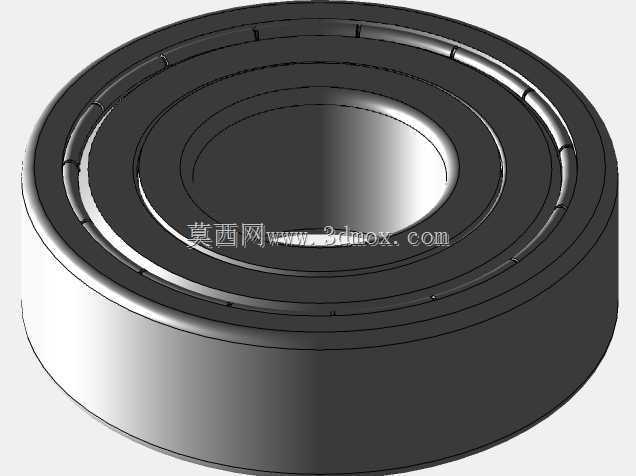

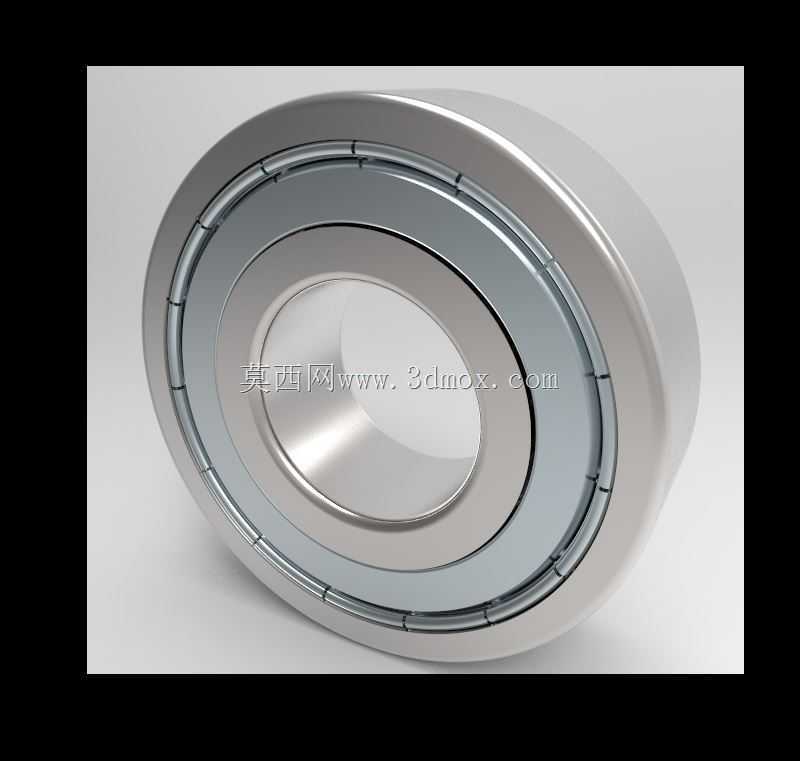

双面密封深沟球轴承6204结构展示

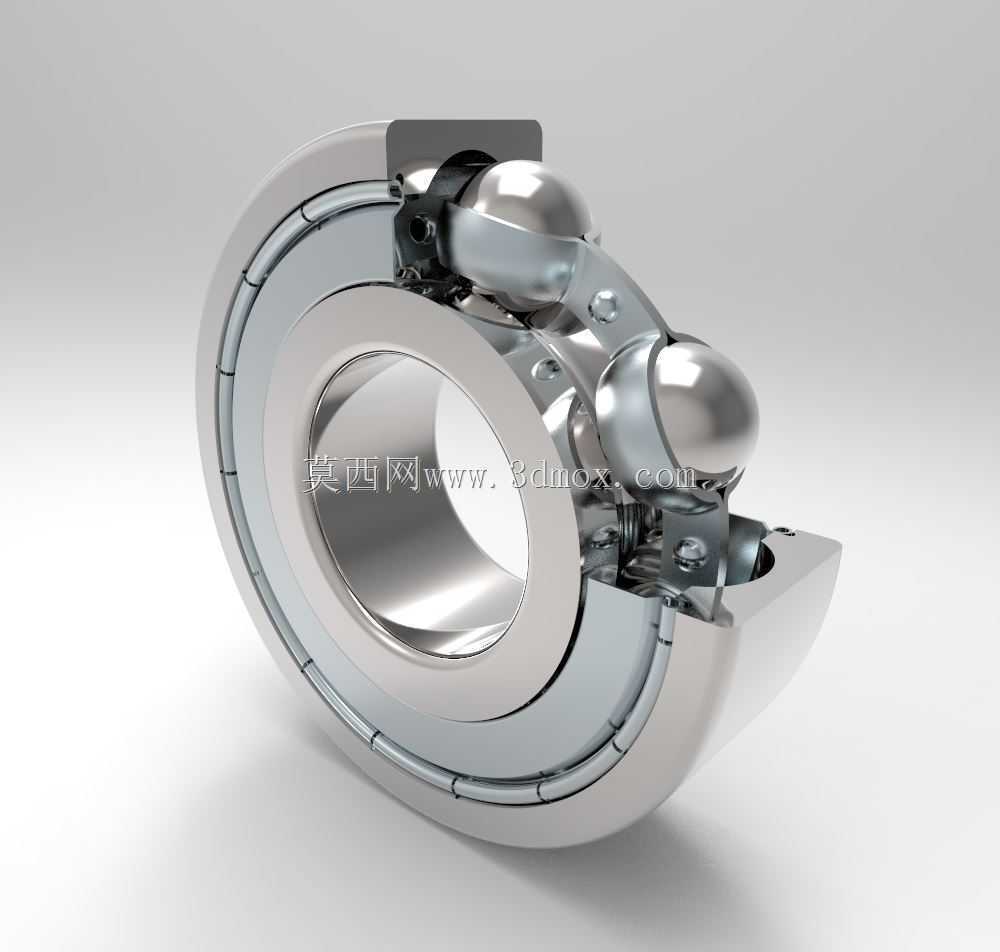

这款双面密封深沟球轴承，核心应用场景覆盖中小功率电机输出端支撑、轻工输送线辊筒转轴、小型减速机输入轴定位、家用机电产品旋转部位等对防尘防污有基础要求的传动环节，可承受径向载荷为主的复合受力，适配中等转速的连续运转工况。从结构设计逻辑来看，6204系列属于深沟球轴承的标准尺寸段，内圈与轴采用过盈配合安装，外圈与轴承座孔多为过渡或小间隙配合，双侧带防尘盖的结构可阻挡外界粉尘、碎屑进入滚道内部，同时留存内部润滑脂，降低日常维护频次，无需频繁补充润滑介质。从安装边界尺寸来看，该轴承内径为20mm，对应适配的轴径公差需符合基孔制配合要求，外径47mm，适配轴承座孔的安装公差需根据载荷波动、转速高低调整，轴承宽度14mm，安装时需预留轴向定位空间，内圈可通过轴肩定位，外圈可通过端盖或孔用挡圈实现轴向固定，避免运转过程中出现窜动。建模过程中还原了轴承的完整内部结构，包括内圈滚道、外圈滚道、钢球、保持架、双侧密封盖的装配关系，钢球沿滚道均匀排布，保持架采用冲压浪形结构，将相邻钢球分隔开，避免钢球运转过程中相互摩擦碰撞，降低运转阻力与磨损速率。实际选型应用中，该类轴承适用于无剧烈冲击载荷的工况，若应用在存在轴向窜动的长轴场景，可搭配成对使用的安装方式，补偿一定的轴向热胀量；密封盖采用接触式或非接触式结构可根据工况调整，粉尘浓度较高的场景优先选用接触式密封结构，高转速场景可选用非接触式密封降低摩擦温升。建模时严格遵循标准件的尺寸公差要求，滚道曲率、钢球直径、保持架兜孔间隙都符合通用轴承的设计规范，可直接用于设备装配干涉检查、运动仿真演示、维修拆解教学等场景，帮助设计人员快速完成轴系部件的装配校验，避免实际加工装配时出现配合尺寸不符、安装空间不足的问题。
