海上平台用不锈钢化学品储运罐体结构

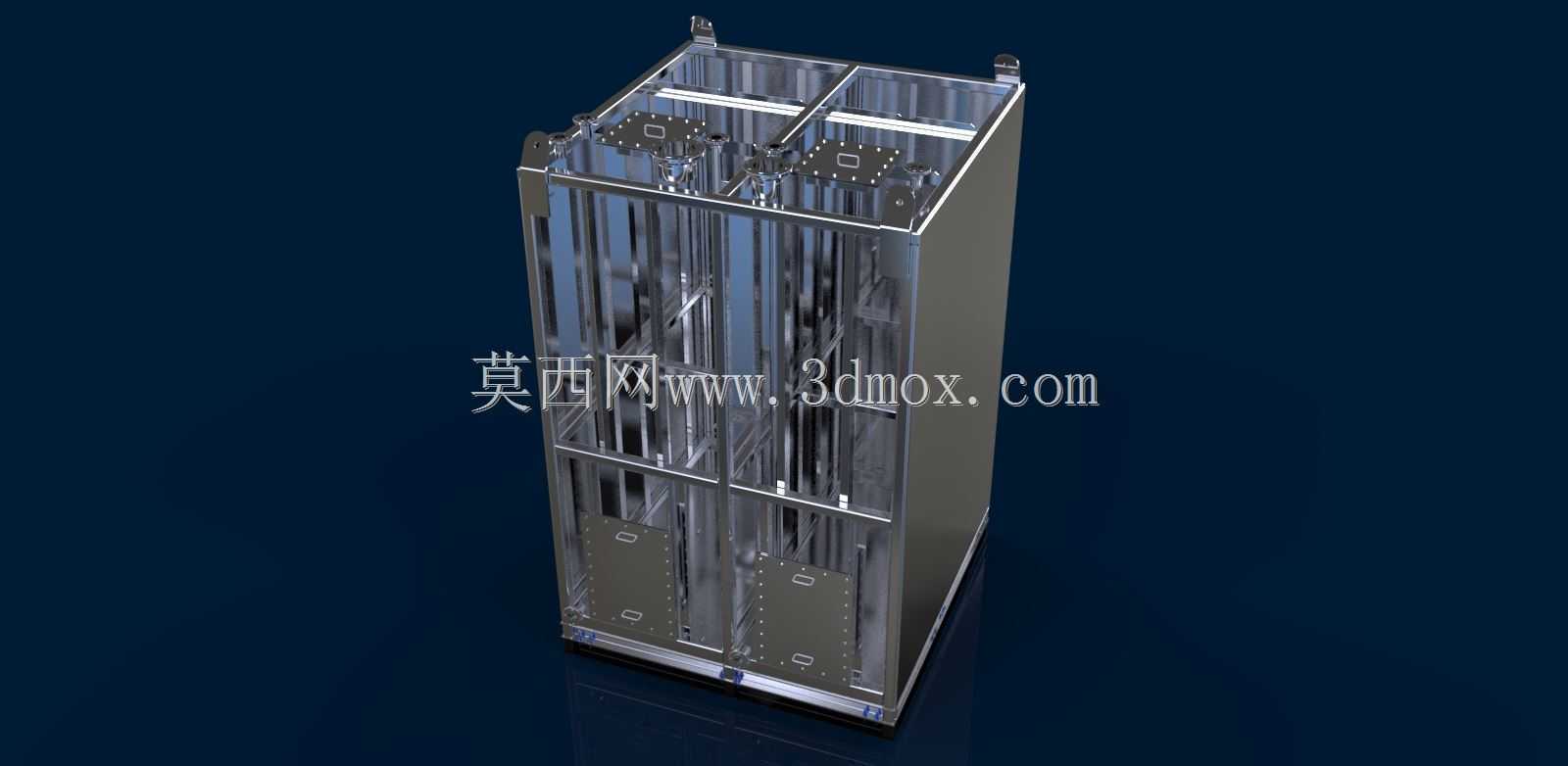

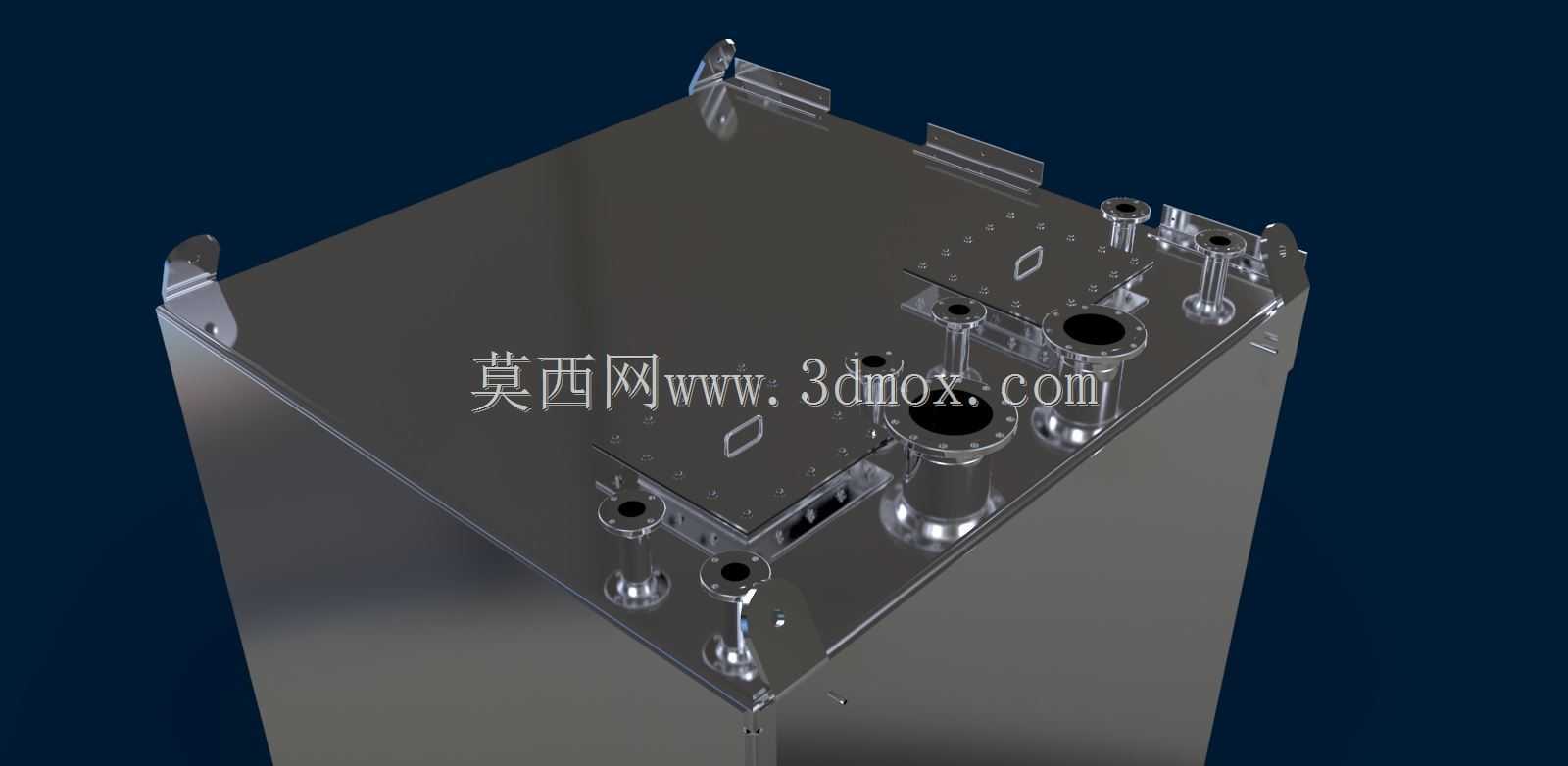

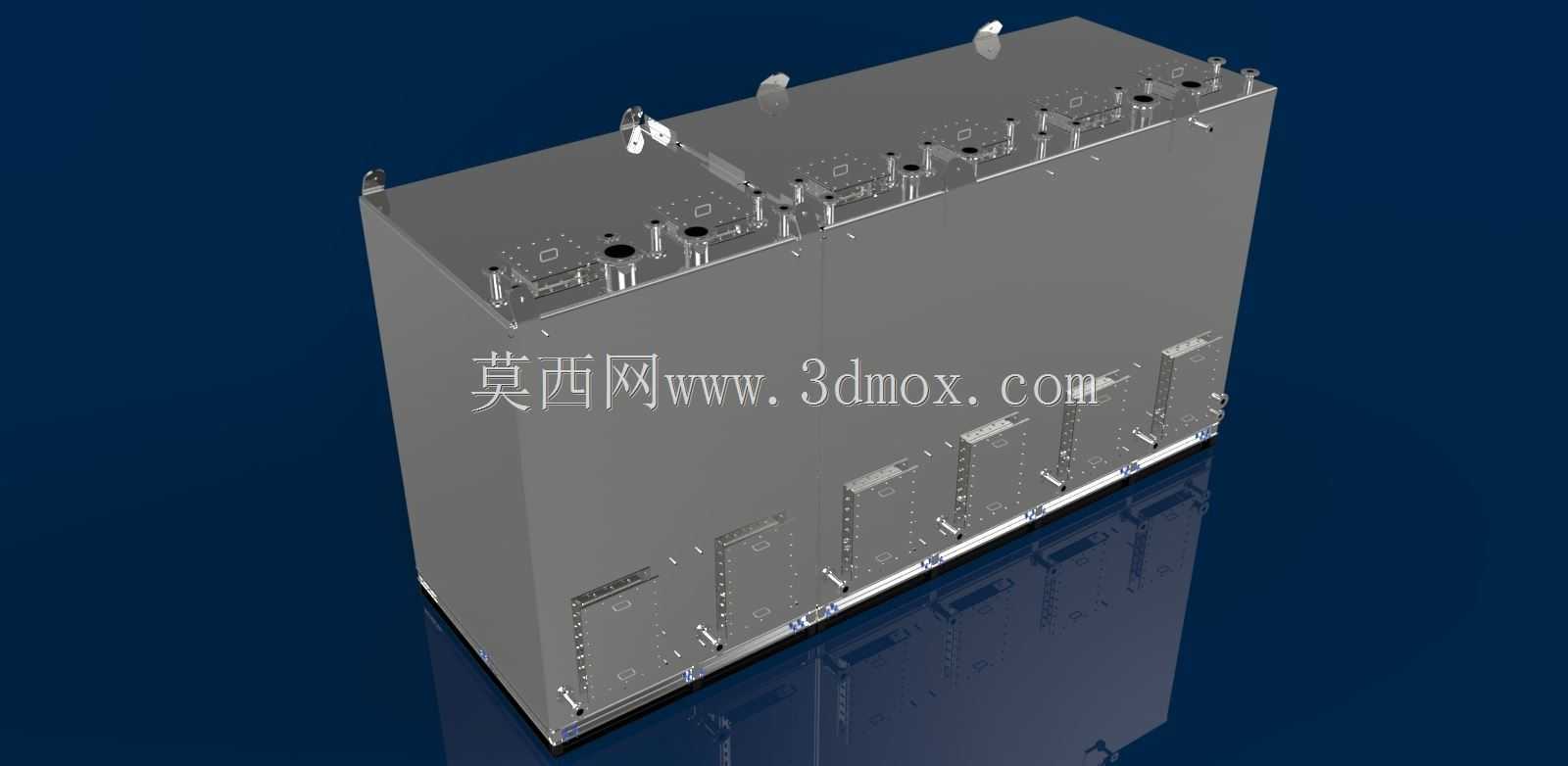

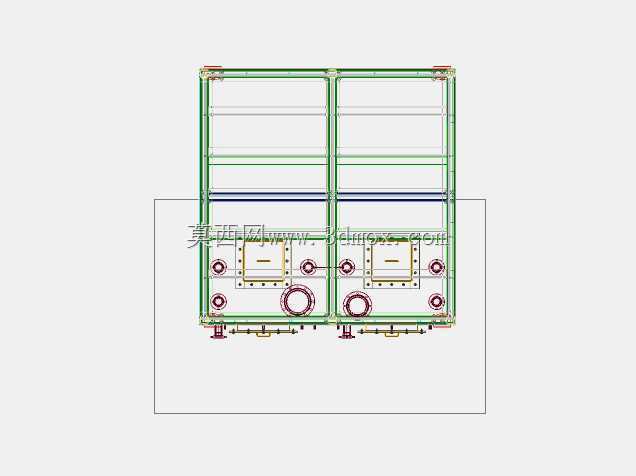

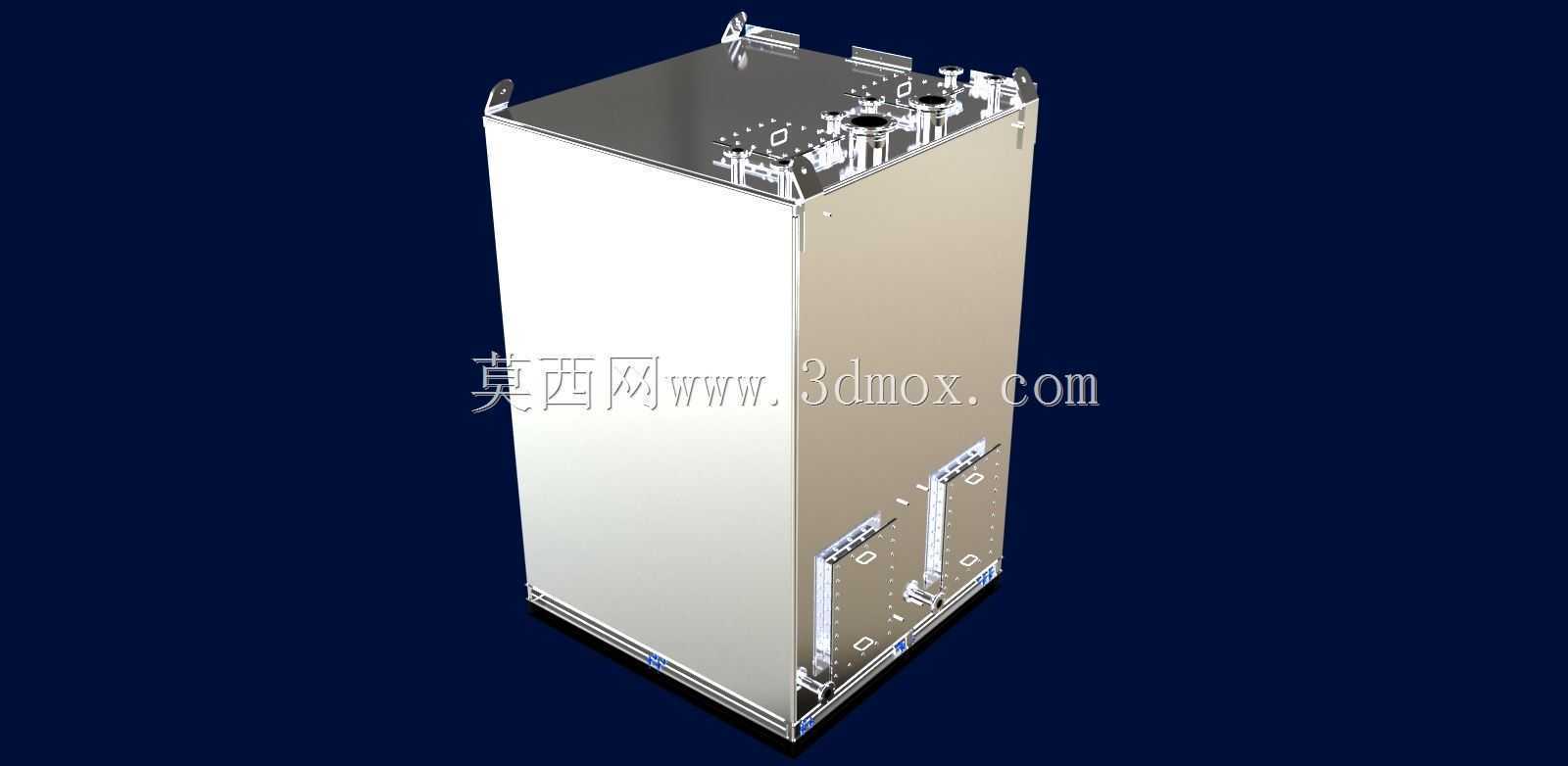

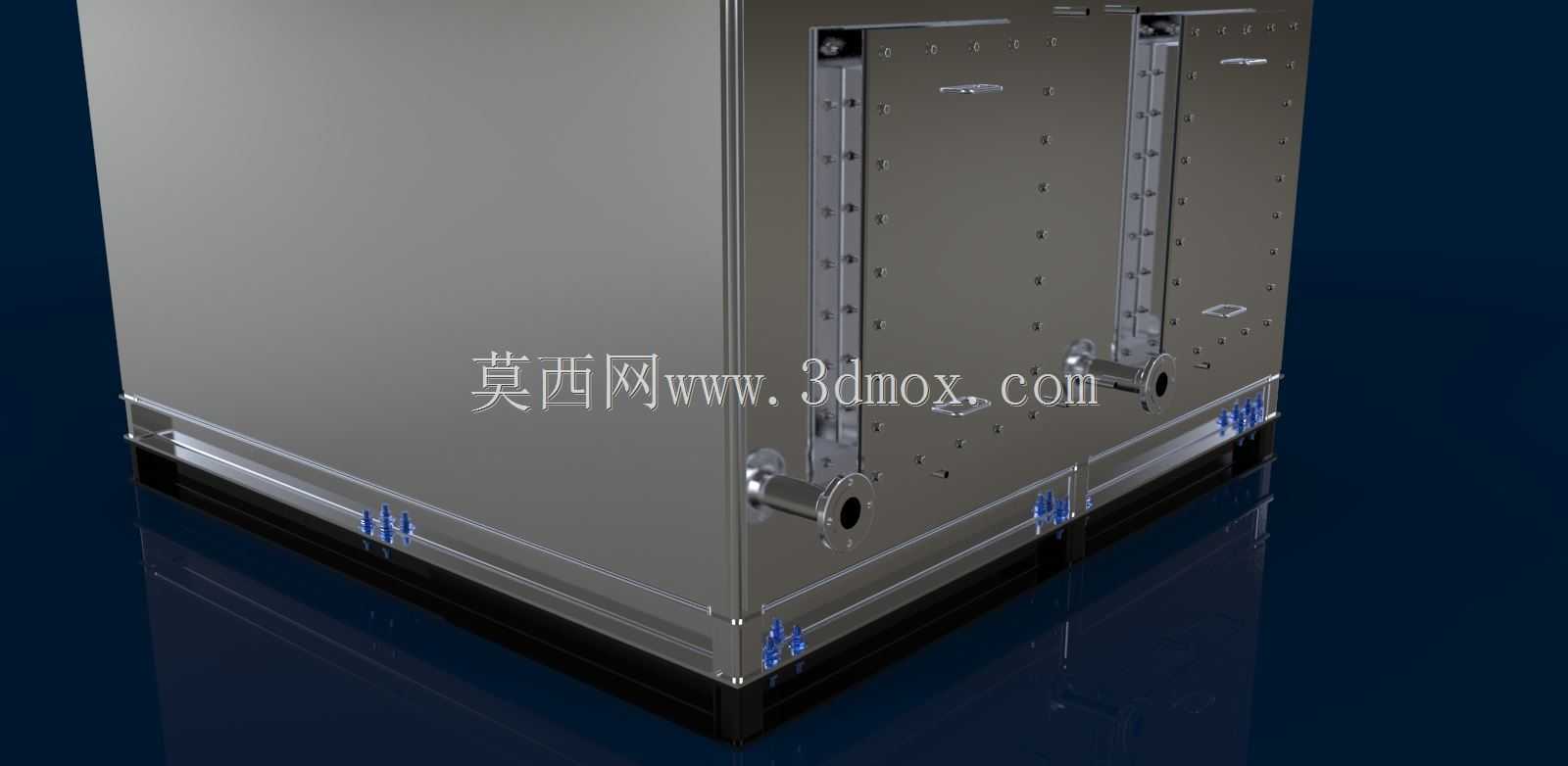

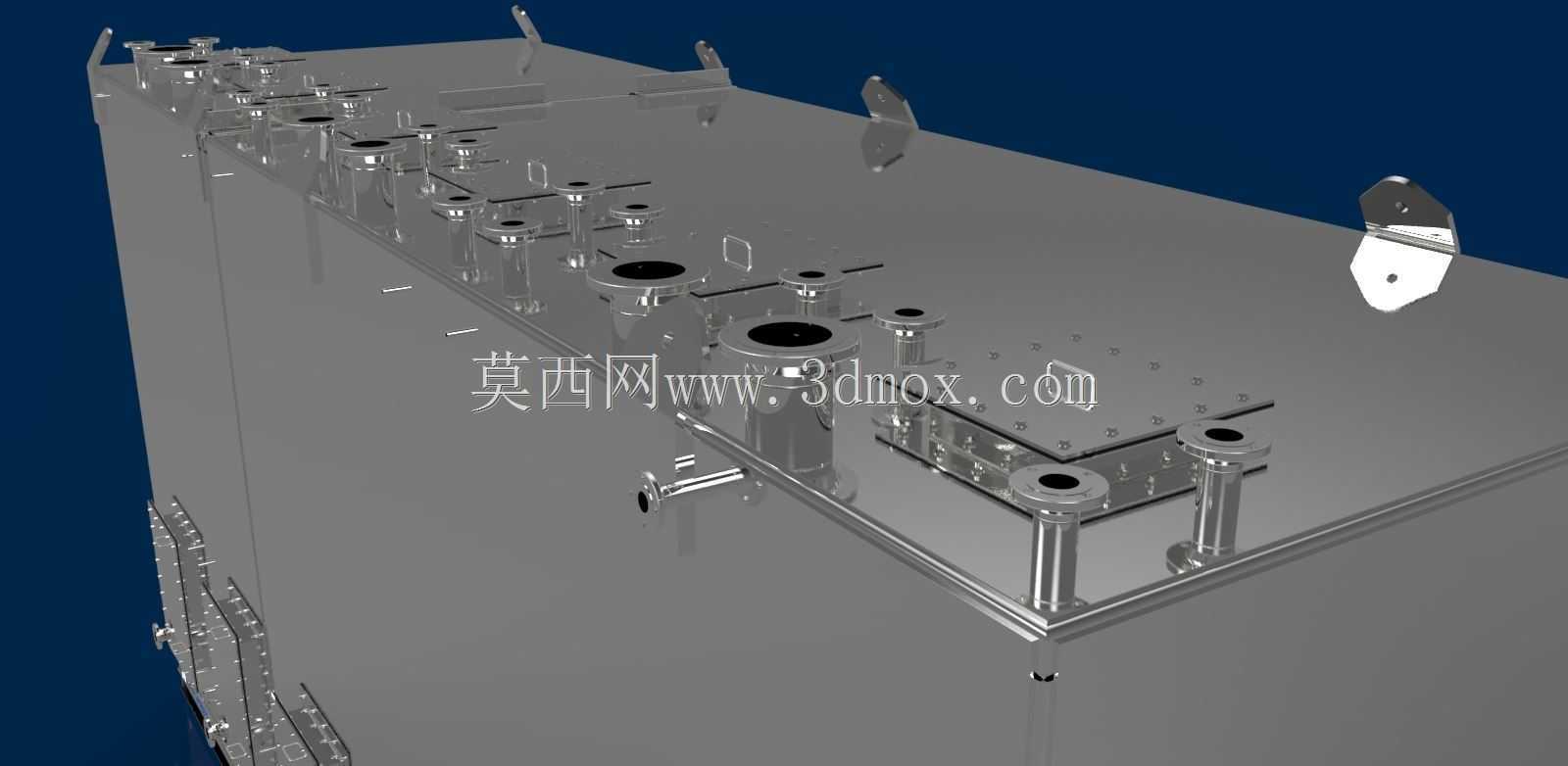

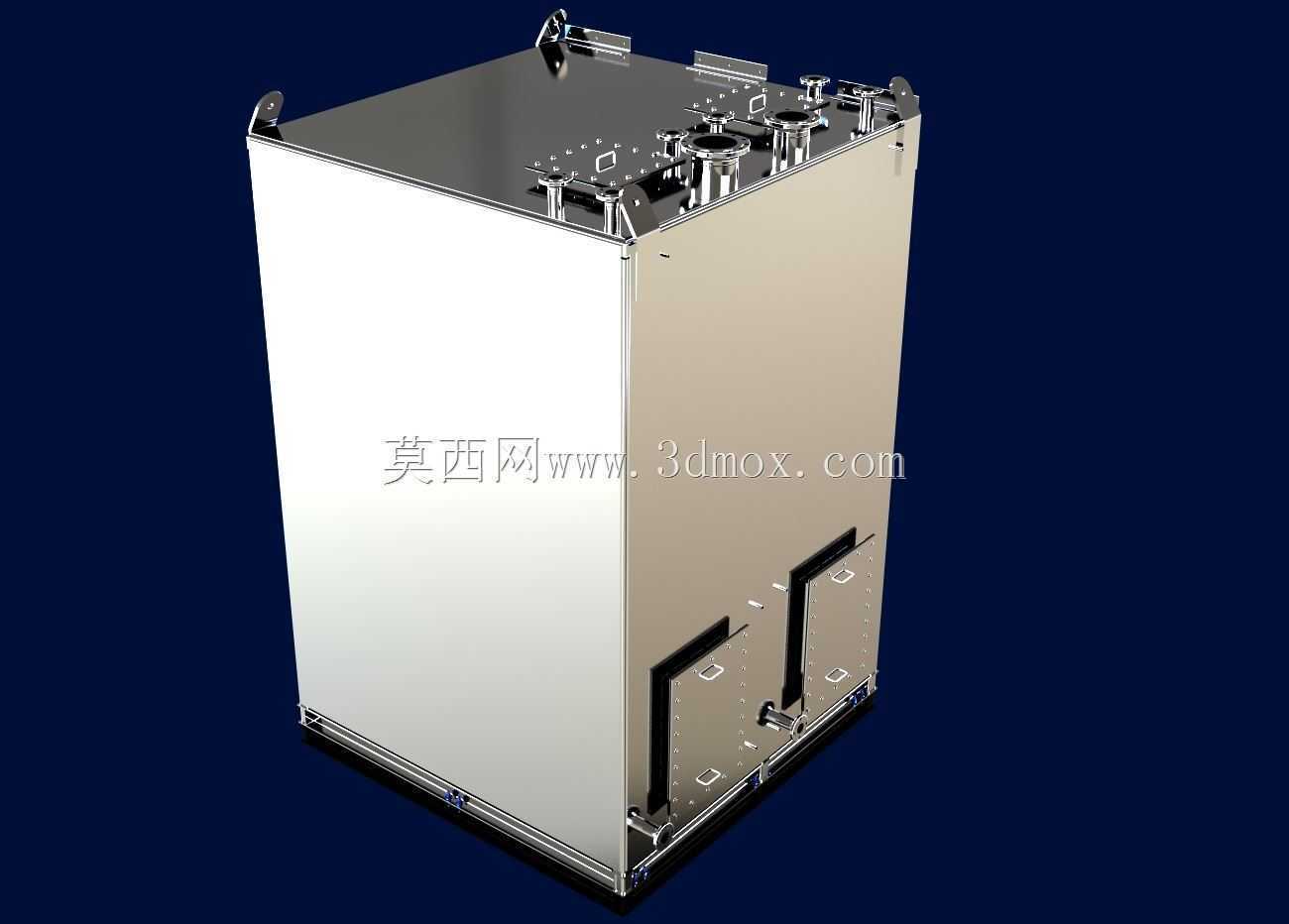

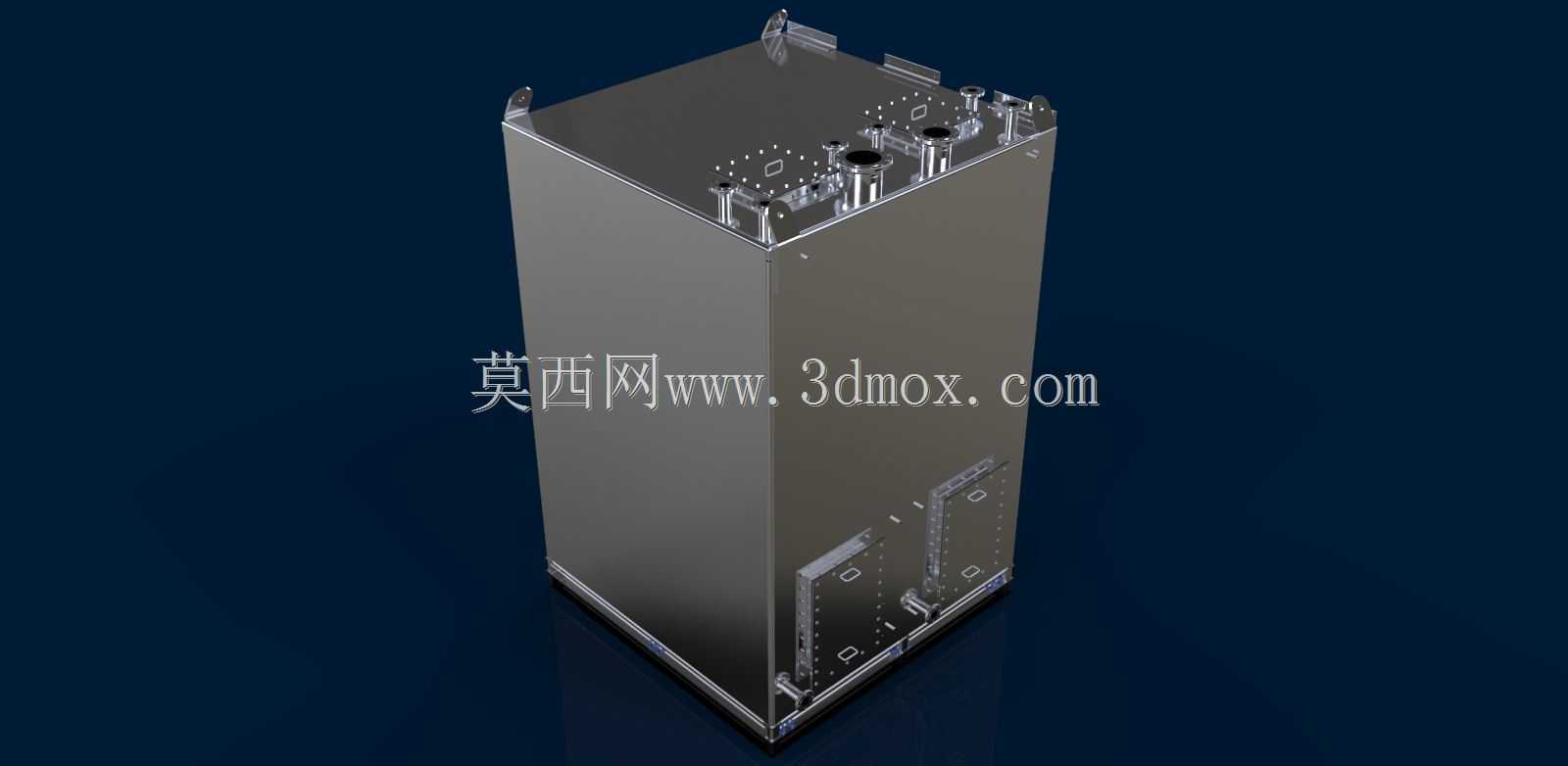

这款罐体结构主要面向海上油气开采平台的化学品临时存储与转运场景，适配平台上不同生产环节的化学药剂、工艺介质的暂存需求，可直接集成到平台的物料输送管网中，也可配合吊装设备完成不同作业区间的物料转运，解决海上作业空间有限、介质存储要求高的实际痛点。设计阶段首先锁定了安装边界约束，整体外廓尺寸控制在10英尺标准储运单元范围内，保证所有同系列罐体具备统一的安装互换性，无需针对单台罐体调整平台上的预留安装位，在罐体底部1/4高度与12等分点位处预设了斜向安装固定板，区别于常规卷制罐体的圆弧侧壁结构，这款罐体采用带垂直加强筋的平板拼接侧壁结构，避免大尺寸平板受内压、海上风浪载荷产生的形变，提升整体结构刚性，适配海上高湿高盐、持续晃动的作业环境。罐体整体采用不锈钢材质加工，适配多数化工介质的防腐蚀存储要求，顶部设置了快开式人孔结构，分别布置在前侧墙体对应位置与屋顶区域，方便运维人员进入罐体内部完成清洁、检修作业，顶部框架的角位预留了专用吊装孔位，可配合平台上的一体式升降设备完成罐体的吊装移位，吊装孔的位置经过重心校核，起吊过程中罐体不会出现倾斜侧翻问题，同时顶部集成了多组介质接口与阀组安装位，可直接对接不同化学品的输送管路，不同接口的位置做了错位排布，避免管路安装时出现干涉，也能防止不同管路输送的化学品挥发气体在接口区域串混，保障介质存储的安全性。罐体底部设置了定位与固定结构，可直接卡入平台上的标准储运固定位，配合锁止结构完成快速固定，无需额外焊接固定件，降低现场安装的工作量，侧壁预留的观察位与液位检测接口可直接加装配套检测元件，实时监控罐内介质存量，适配平台自动化生产的监控需求。从结构建模的角度来看，这款罐体的所有拼接焊缝位置都做了工艺预留，平板与加强筋的连接位置、顶部框架与侧壁的连接位置都预留了标准焊角尺寸，建模时同步考虑了不锈钢加工的折弯、焊接工艺余量，避免生产阶段出现尺寸偏差，所有安装孔位的位置度公差都按照海上设备的相关标准设定，保证配套部件的安装适配性，整体结构没有冗余设计，在满足结构强度、防腐要求、安装适配性的前提下尽可能压缩自重，降低平台的载荷负担。
