海上油气田倾斜式导管架结构设计

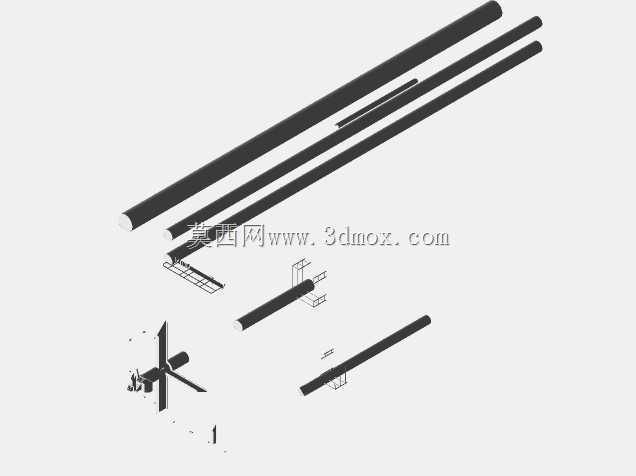

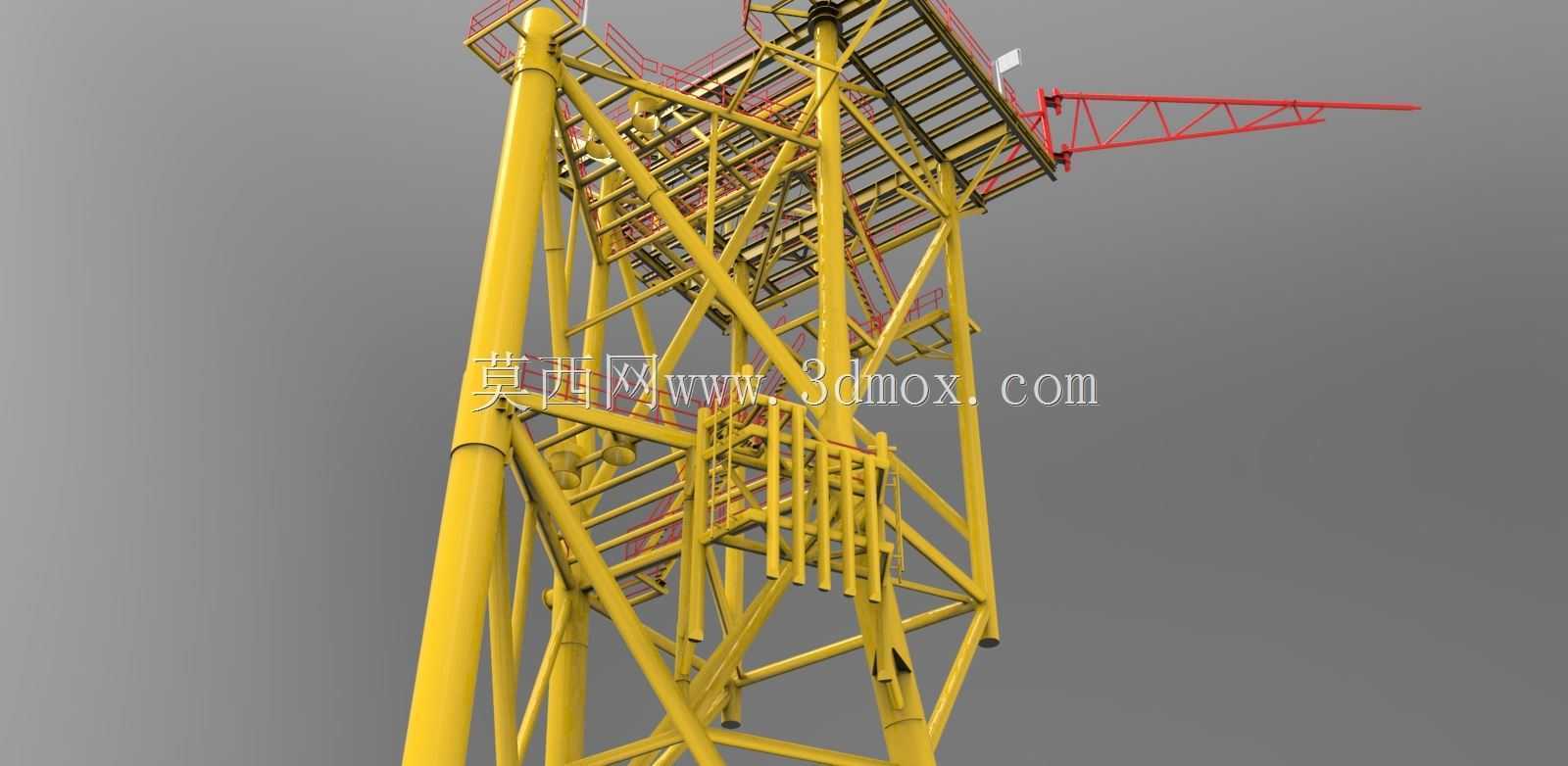

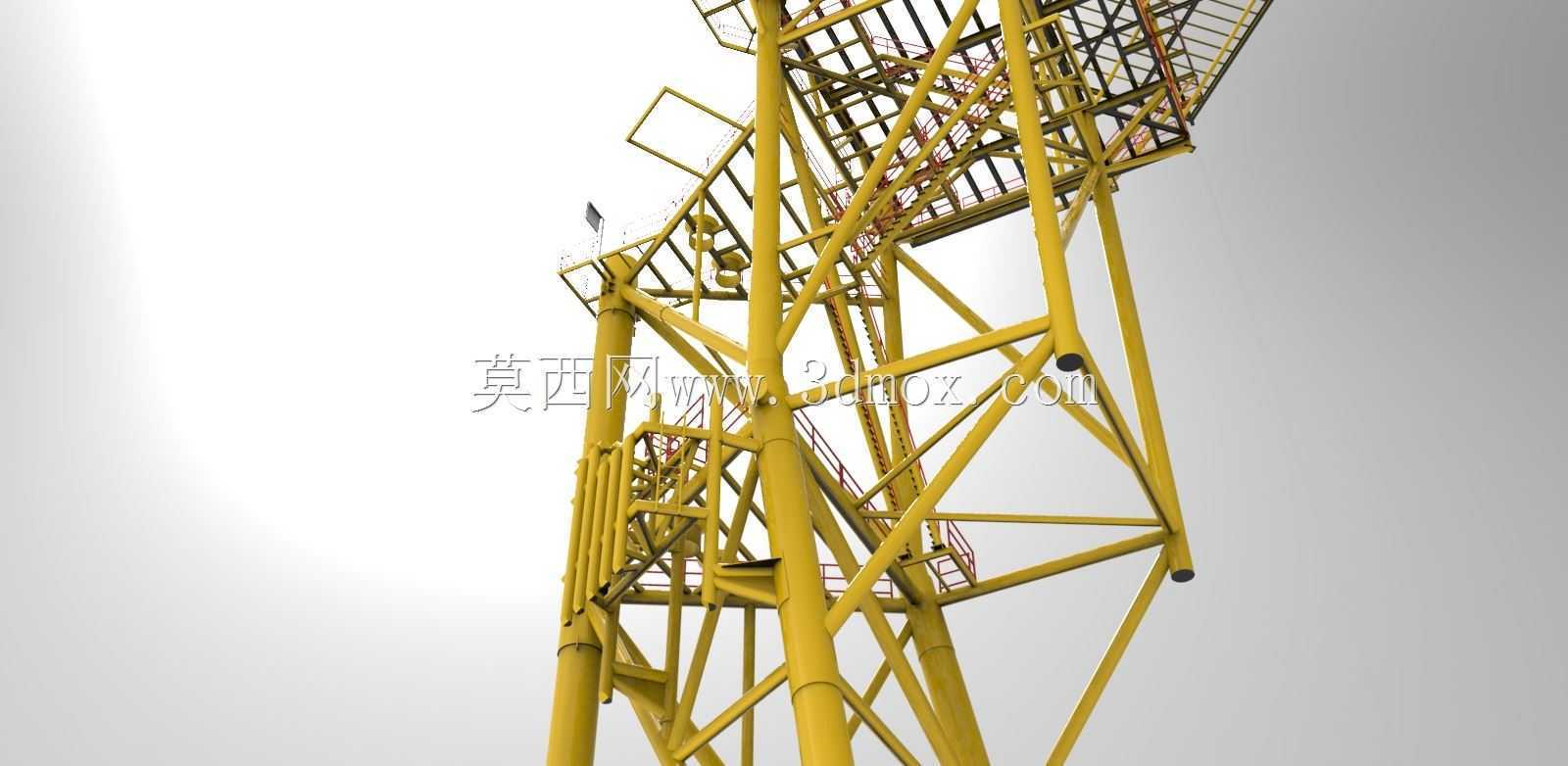

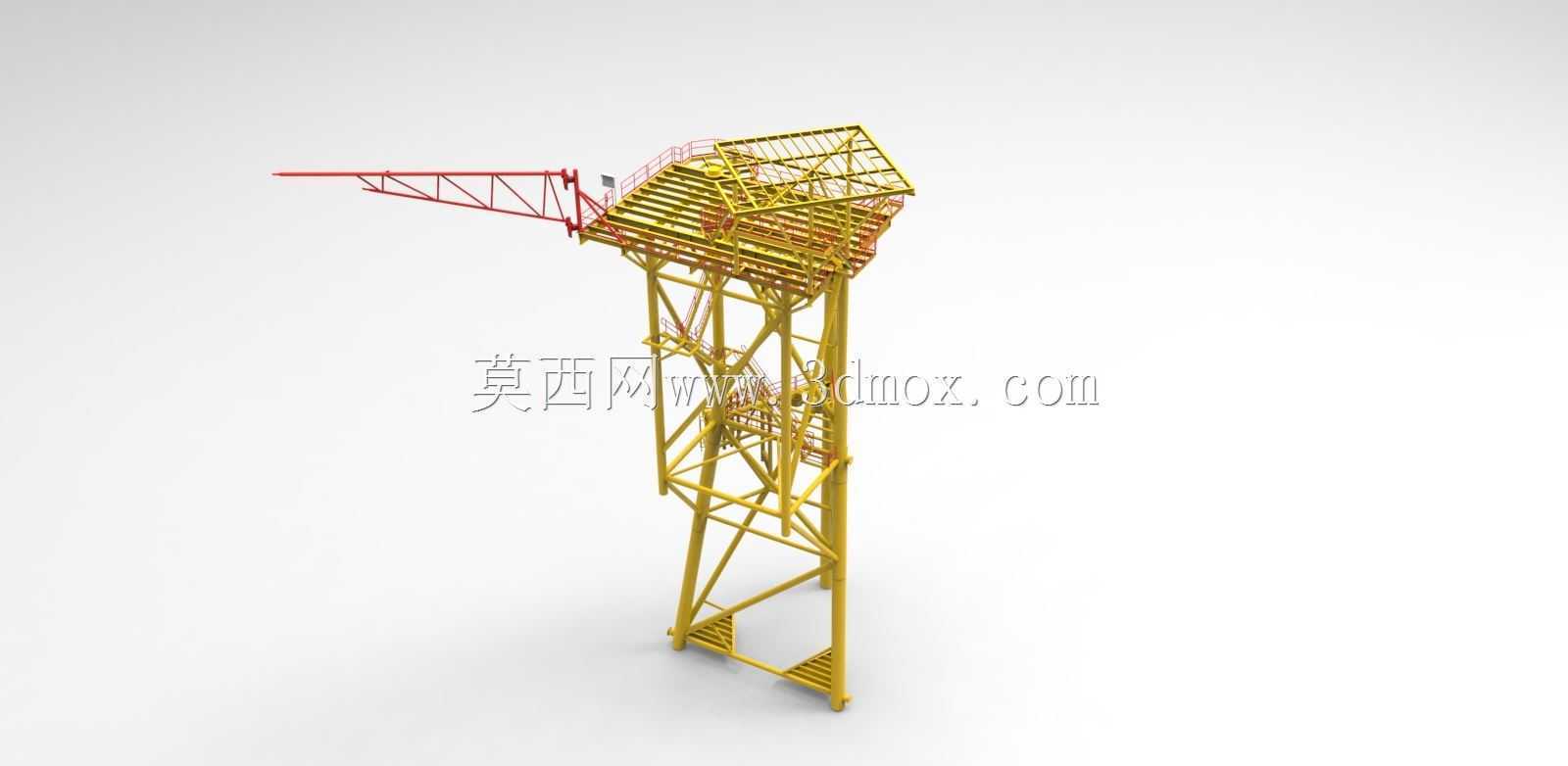

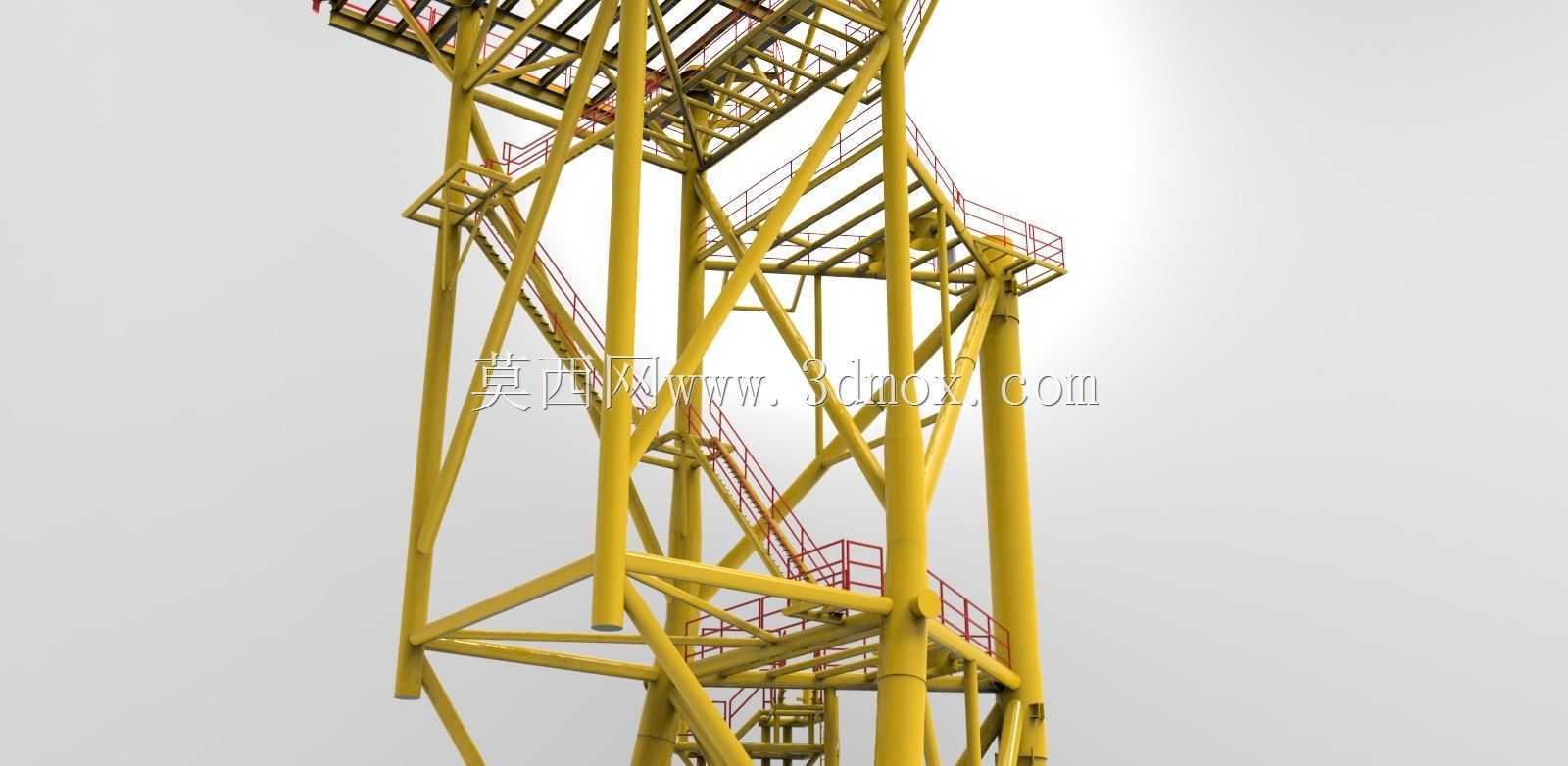

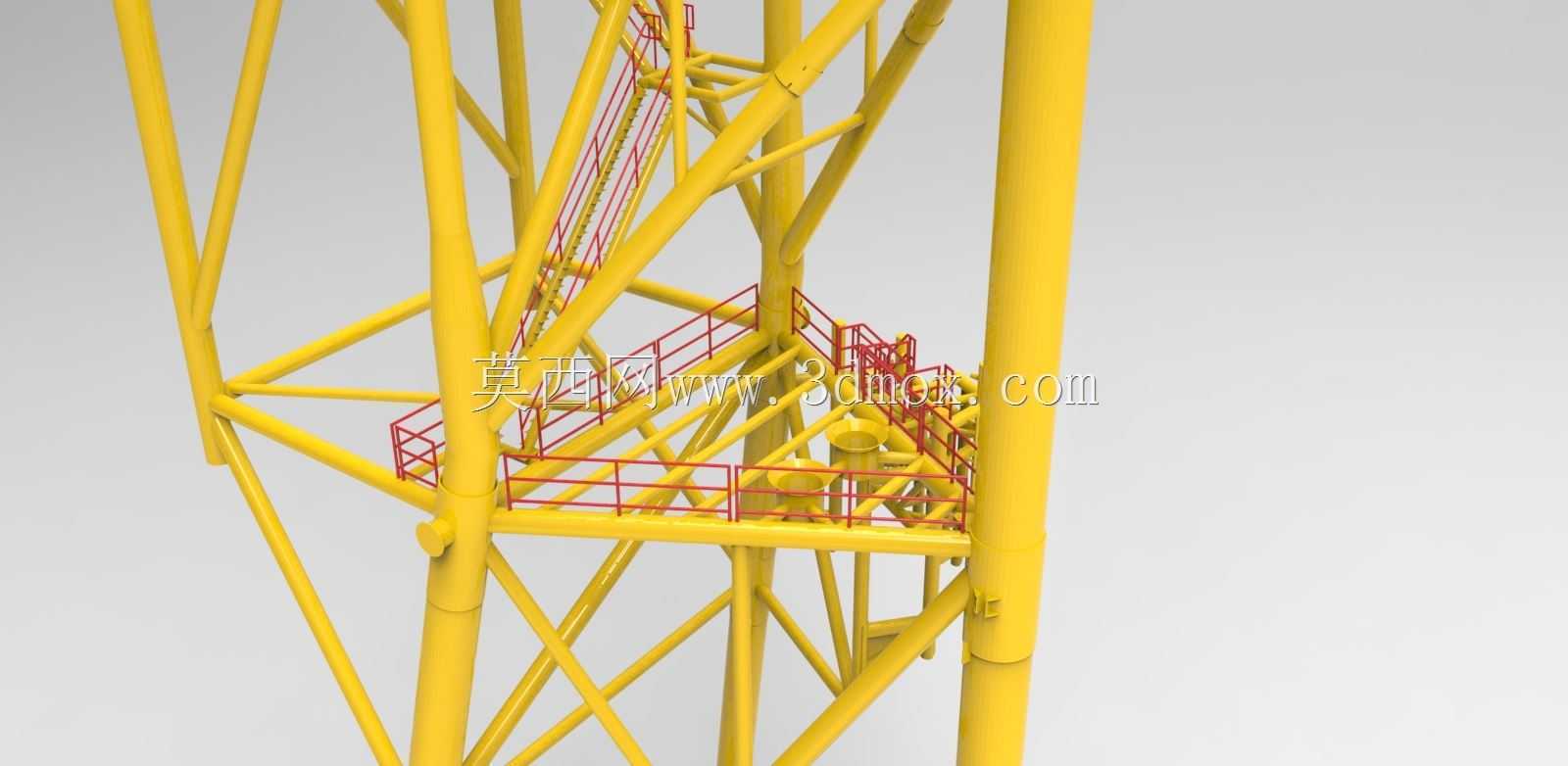

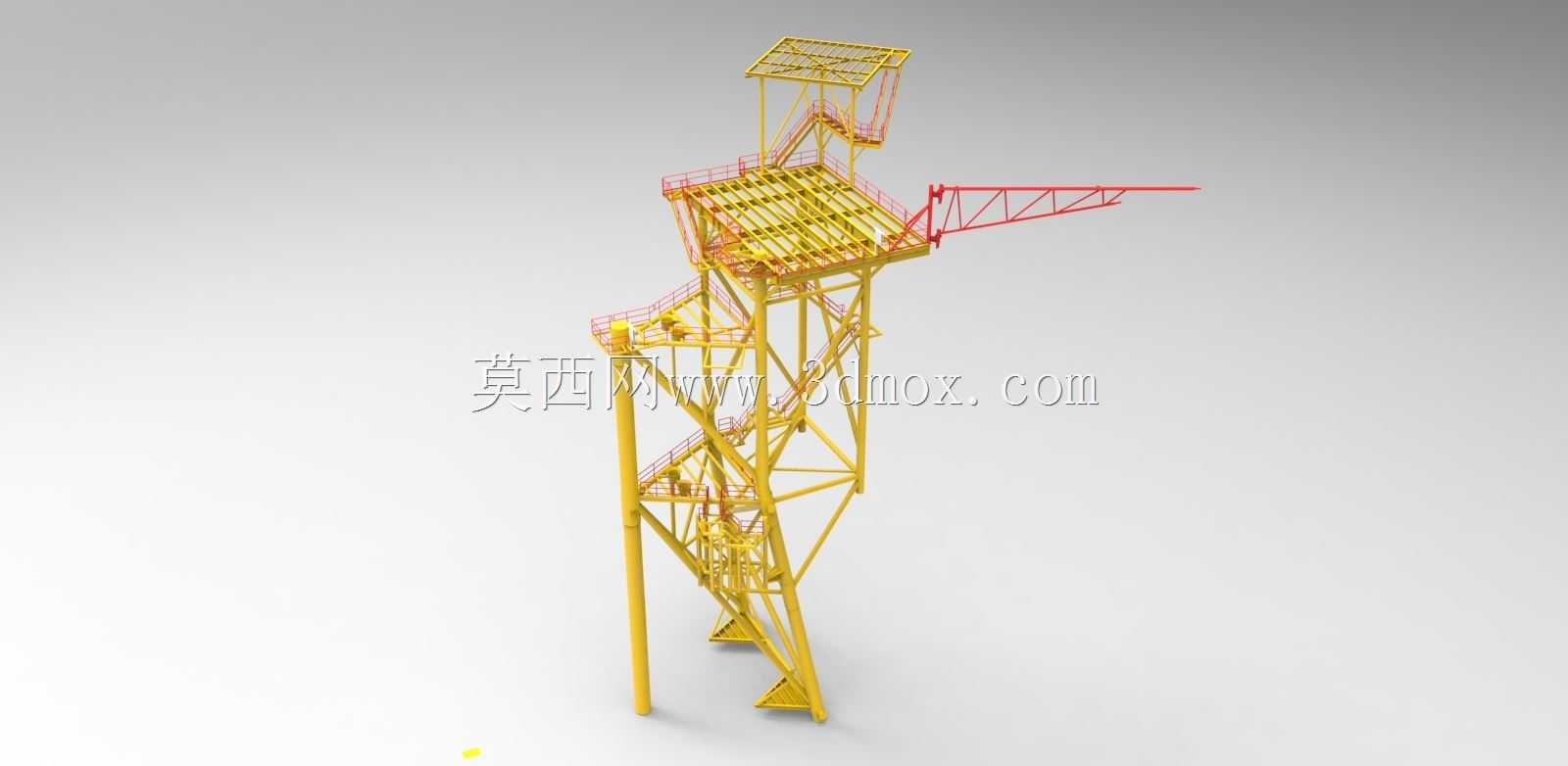

在近海油气田开发的边际区块开发作业中，这类倾斜式导管架常作为已建沉箱平台的附属拓展结构使用，区别于常规垂直布设的固定式导管架，其倾斜布设的结构形式能在不改动原有沉箱主体承载结构的前提下，向外拓展出额外的作业承载面，适配小型井口增设、临时作业平台搭建、辅助工艺设备挂载的实际需求。从结构设计逻辑来看，整体采用空间桁架式受力体系，主立柱采用大直径厚壁无缝钢管作为核心承力构件，斜向撑杆按照不同受力区间的载荷分布做差异化壁厚选型，水平层间设置横撑与斜撑组合的抗扭结构，所有管材连接节点均采用相贯线焊接形式，节点区域做局部加厚处理，能够有效抵御近海区域的波浪载荷、海流冲击以及常规风载荷的复合作用，同时兼顾结构自重与承载能力的平衡。结构上部设置带安全护栏的作业平台，平台面采用格栅板铺设，既能够降低海风带来的结构风阻，也可避免平台面积水、积冰带来的作业安全隐患，向外延伸的悬挑三角桁架可用于挂载临时吊装设备、输油管线支架或是信号标识装置，悬挑端的载荷经过斜撑直接传导至主立柱，不会对原有沉箱结构产生额外的偏心载荷。在安装边界的适配设计上，该结构下端的连接端完全匹配现有沉箱侧壁预设的连接基座，安装时无需对沉箱主体做大规模开孔或焊接作业，仅需通过法兰连接与局部焊接固定即可完成装配，整体结构向外倾斜的角度经过反复载荷验算，既保证拓展后的作业面与原有平台的通行衔接顺畅，也能让上部作业载荷的合力作用点落在原有沉箱的稳定承载范围内，避免对原有平台的稳定性造成负面影响。结构的爬梯沿主立柱内侧布设，全程设置安全护笼，可供作业人员在原有平台与拓展作业面之间通行，爬梯的踏步做防滑处理，适配海洋高湿高盐环境下的长期作业需求。这类倾斜导管架的设计无需新建独立的海上支撑基础，能够大幅降低边际区块井口拓展的工程成本，缩短海上施工作业周期，尤其适合服役年限较长、原有平台预留承载余量有限的老旧油气田改造项目，结构的所有杆件选型均考虑海洋腐蚀环境的防护需求，预留了腐蚀裕量，配合表面防腐涂层与阴极保护措施，可满足长期海上服役的寿命要求。在三维建模过程中，所有管材的相贯线切口均做了精准拟合，节点处的加劲板、连接法兰的螺栓孔位都按照实际加工精度做了还原，可直接用于后续的结构有限元分析、加工下料放样以及施工安装模拟，能够有效减少现场施工时的管件适配问题，降低海上作业的返工风险。
