海上风电桩基施工导向架结构设计

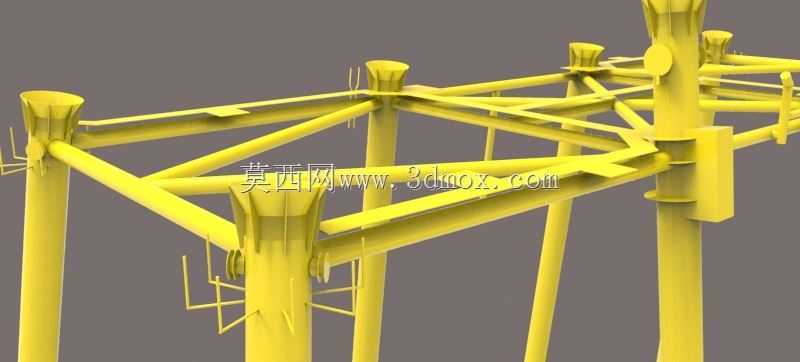

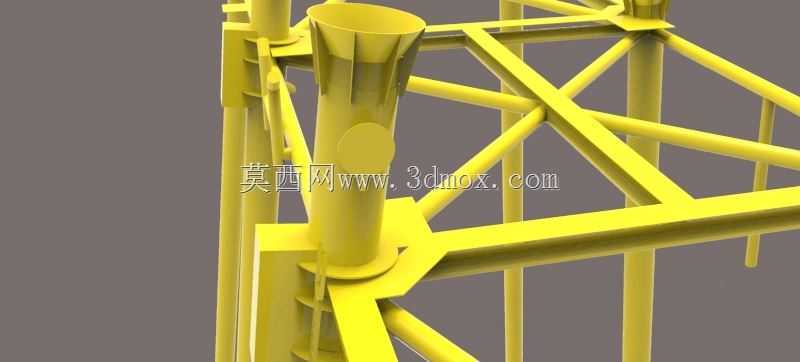

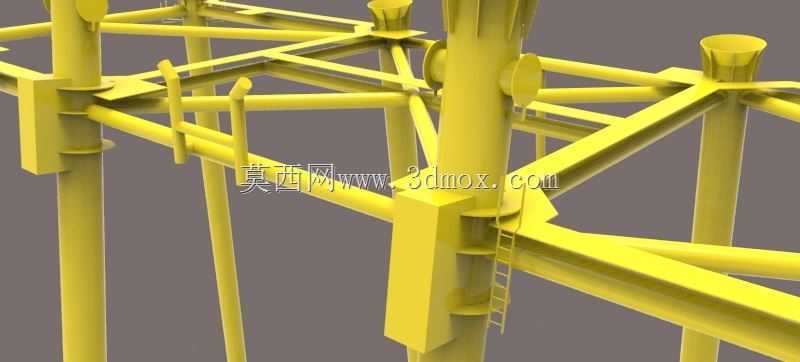

该结构为海上风电桩基施工环节的核心导向定位构件，主要应用于近海风电场单桩、群桩基础的沉桩作业场景，在潮间带、浅海区域的风电安装工程中承担桩体垂直度校准、打桩路径约束、多桩相对位置固定的核心作用，可有效抵消海流冲击、风浪摇摆对沉桩精度的干扰，避免桩体打设过程中出现偏斜、错位问题，保障桩基基础的受力符合设计要求。从功能特性来看，该构件采用全焊接桁架式结构，主受力立柱采用变径圆管设计，上部设置喇叭口导向段，可在桩体吊装入位时提供大尺寸导入空间，降低海上吊装对位的操作难度；中部设置多层横向联系梁与斜向支撑，形成稳定的空间受力体系，可承受打桩过程中桩体传递的水平侧向力、打桩锤振动带来的交变载荷，相邻桩位的定位框架通过刚性连接形成整体，可严格控制群桩之间的中心距偏差，满足上部承台安装的尺寸公差要求。设计过程中优先考虑海上作业的安装便捷性，整体结构采用模块化分段设计，各分段之间采用法兰加高强度螺栓连接，可根据施工区域的桩径、桩数需求灵活调整框架尺寸，适配不同规格的桩基施工要求；所有外露构件均预留防腐涂装余量，节点位置做圆弧过渡处理，减少应力集中的同时降低海水腐蚀的附着面积，延长结构在高盐高湿环境下的使用寿命。安装边界方面，该结构整体作业时需通过起重船吊装就位，底部设置可调节式支撑脚，可适应海床面不平整的工况，通过调整支撑脚的伸出长度将框架顶面调整至水平状态，导向套内壁设置可拆卸式耐磨衬板，磨损后可快速更换，避免整体结构因局部磨损报废；各导向套的中心位置同轴度公差控制在2mm以内，立柱垂直度偏差不大于1/1000，可保障沉桩完成后的桩体垂直度满足风电塔筒安装的精度要求，横向联系梁上预留的吊装孔、系缆点可兼顾施工过程中的结构移位、临时固定需求，无需额外焊接附属构件，减少现场作业的工作量。
