花岗岩骨料采石场生产系统布局方案

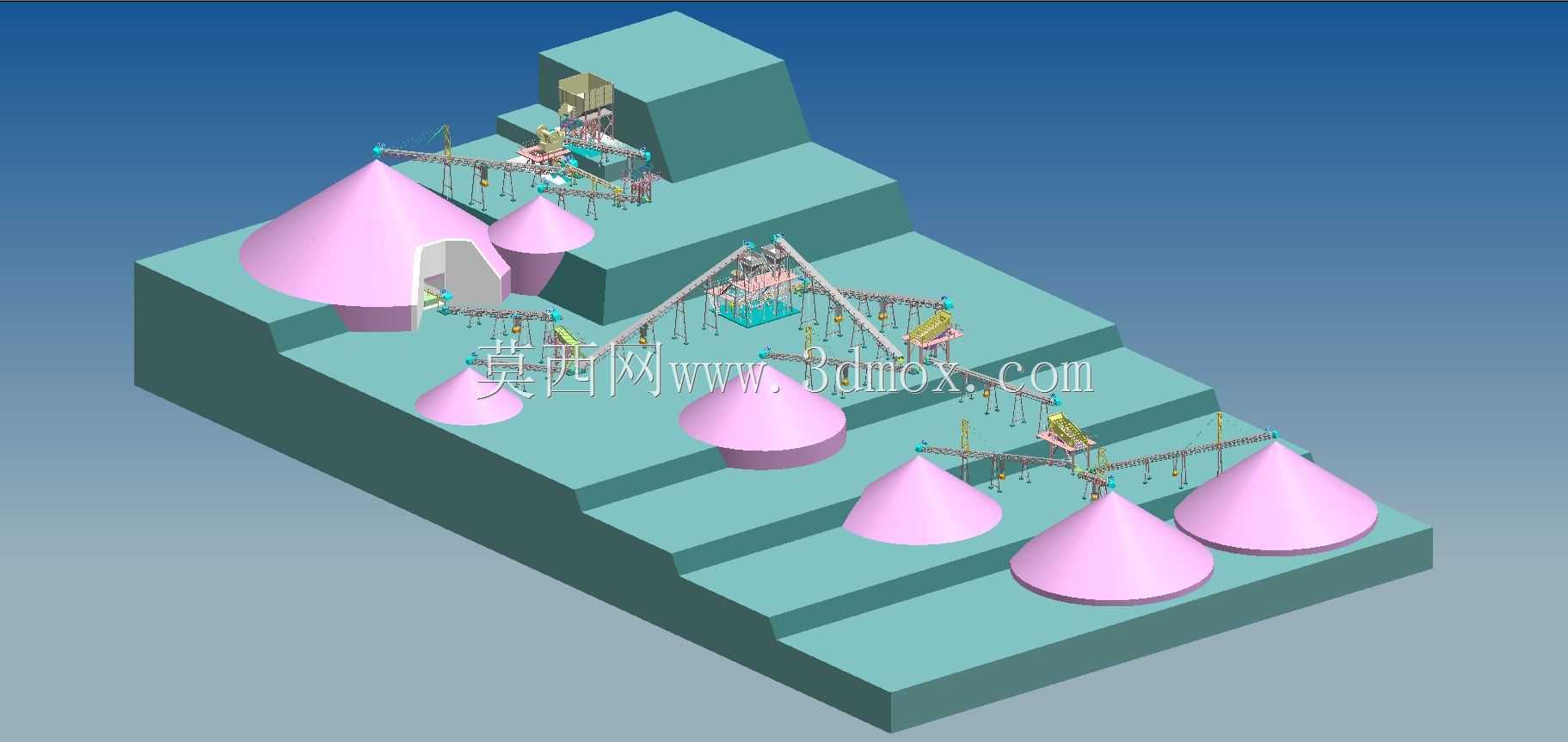

这套布局方案针对山地型花岗岩骨料采石场的实际生产需求搭建，完全贴合露天阶梯式开采的现场地形特征，从开采面到成品料堆的全流程物料走向做了顺向排布，避免生产过程中出现物料折返运输的无效能耗。整个系统依托山地自然高差做阶梯式台地布置，各级台地的高度差匹配破碎、筛分设备的进料口高度要求，减少物料提升设备的配置数量，从源头降低生产环节的动力损耗与设备维护成本。各级台地之间通过带式输送机衔接，输送机的倾角严格控制在散料输送的允许范围内，针对花岗岩棱角尖锐、磨蚀性强的物料特性，输送机的受料段预留了耐磨衬板的安装空间，头部滚筒位置也预留了清扫器的安装位，适配高磨蚀性物料的长期输送需求。布局中各级锥形容器为不同粒径规格的成品骨料储料仓，按照粗碎、中细碎、筛分后的成品粒径分级排布，储料仓的锥角设计匹配花岗岩散料的安息角参数，避免物料起拱堵料，每个储料仓的出料口位置预留了给料设备的安装空间，可直接对接装车输送设备，满足不同规格骨料的快速装车发运需求。各级台地的设备安装边界预留了足够的检修通道，单台设备周边预留的检修空间满足易损件更换、吊装作业的操作需求，台地边缘设置了防护结构的安装位置，兼顾生产作业的安全要求。整套布局的物料流向从高海拔开采面逐级向下，依次经过粗碎、中细碎、多级筛分环节，最终汇入对应规格的成品储料仓，全程物料依靠重力配合短距离输送完成流转，相比平地布置的同产能生产线，可减少约三成的物料提升能耗。设计过程中充分考虑了采石场后续产能扩容的需求，在中细碎环节旁预留了备用破碎设备的安装场地，筛分环节也预留了新增筛组的布置空间，无需大规模改动现有布局即可实现产能提升。同时布局中也考虑了生产过程中的除尘设备安装点位，在各破碎、筛分的产尘点预留了除尘管道的走向空间，可配套除尘设备满足矿山生产的环保要求。
