矿山矿石分级用Weir-Cavex气旋组结构

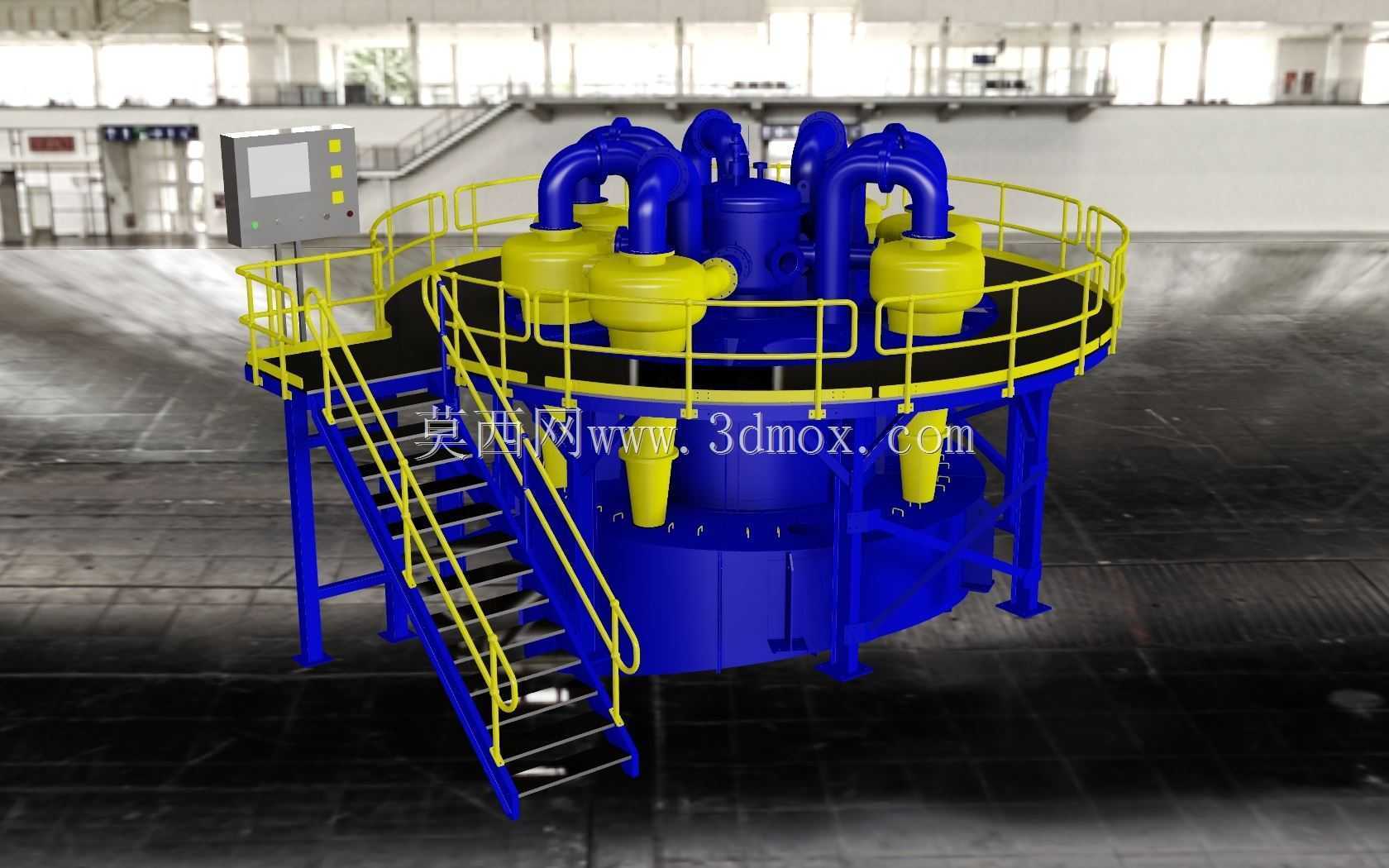

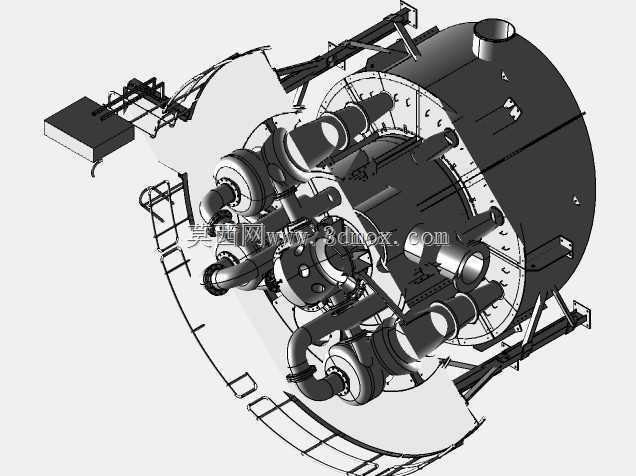

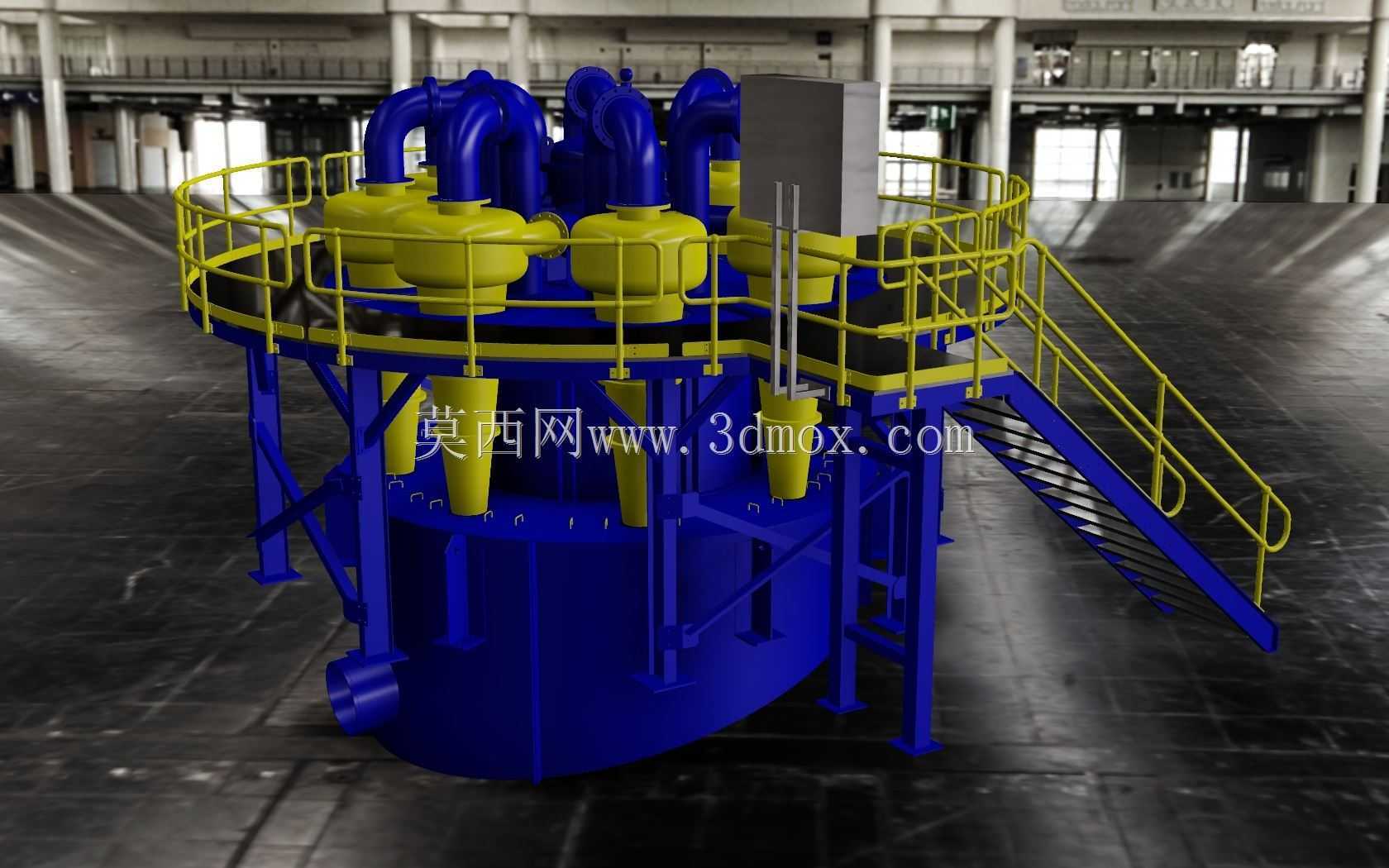

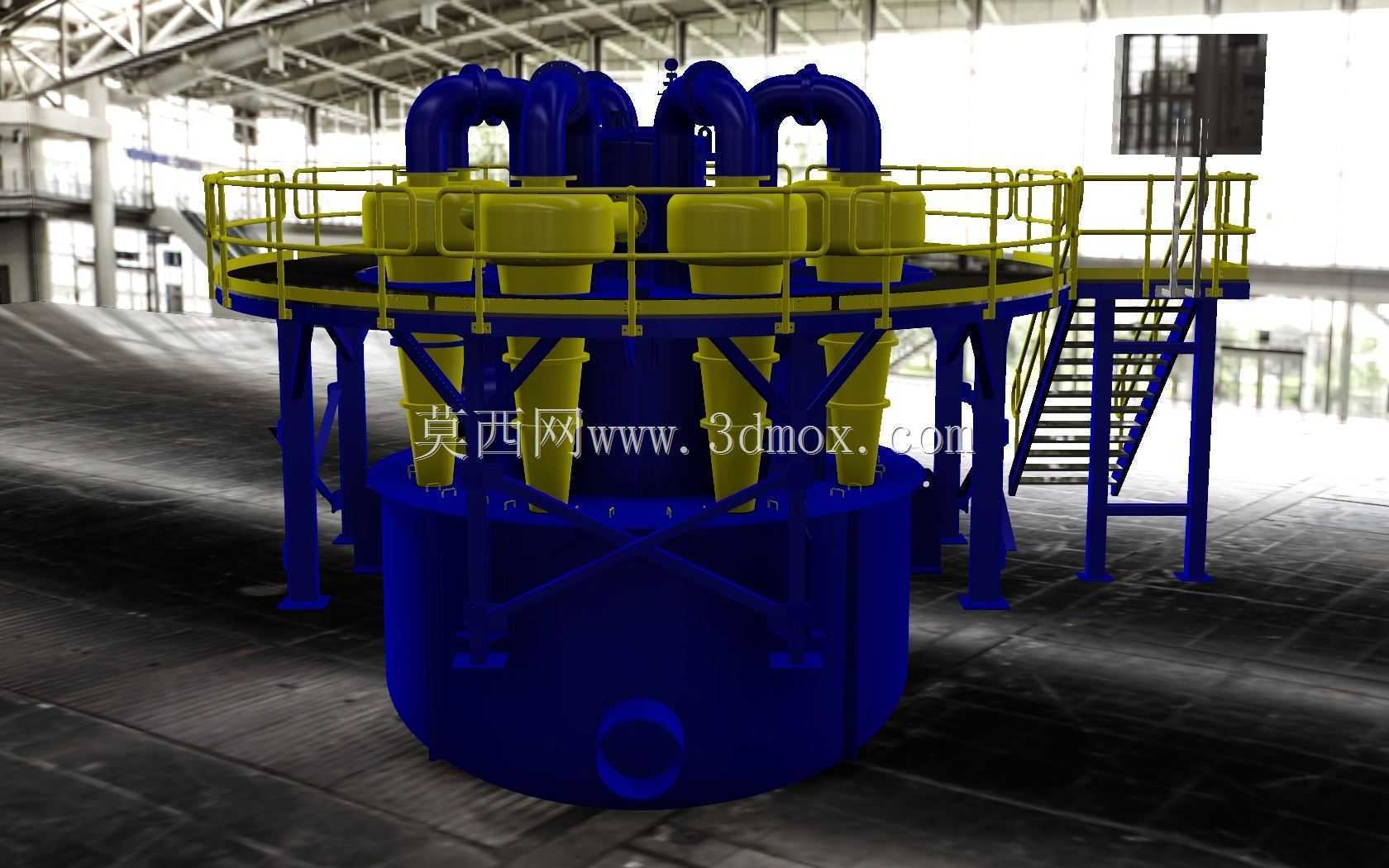

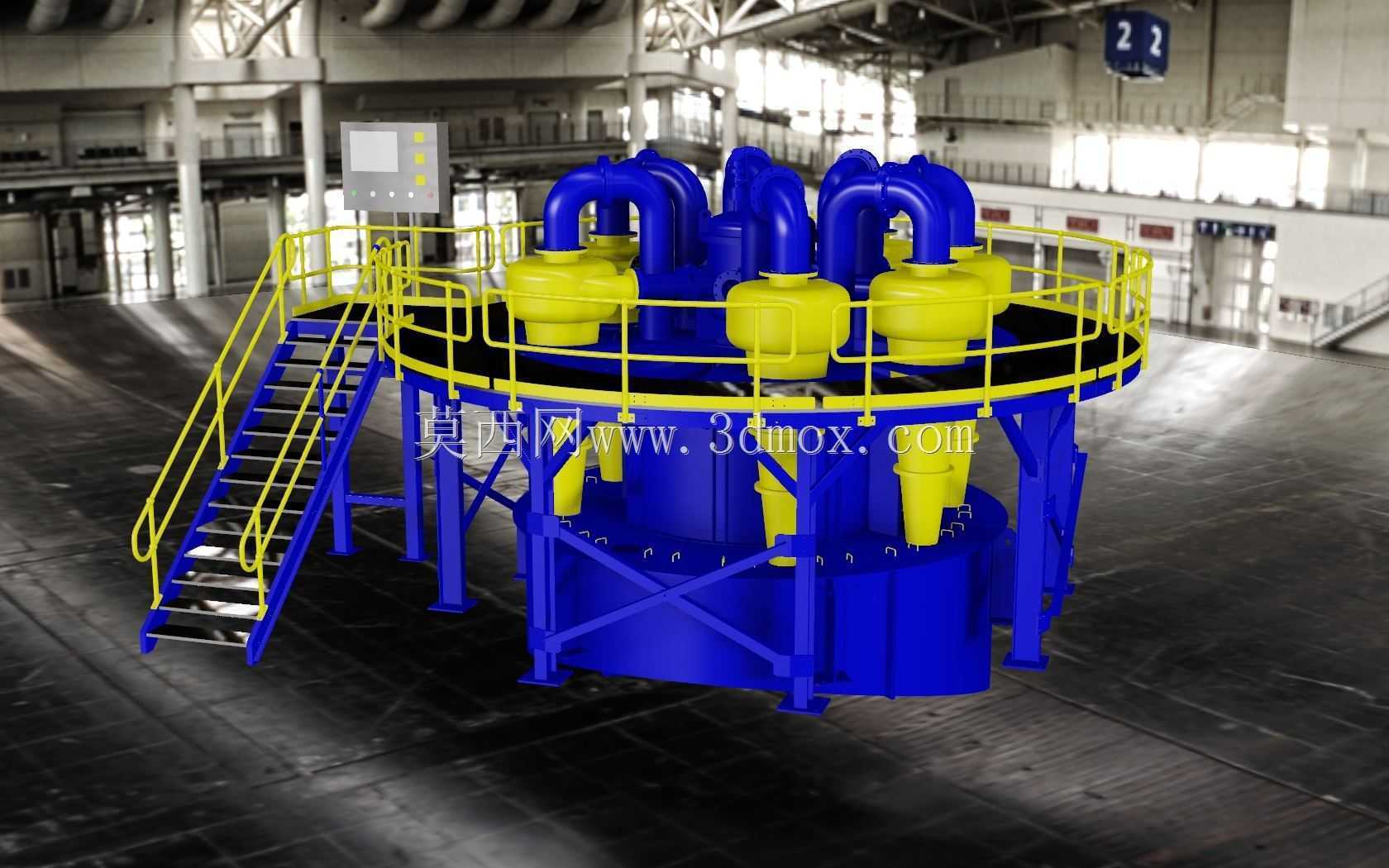

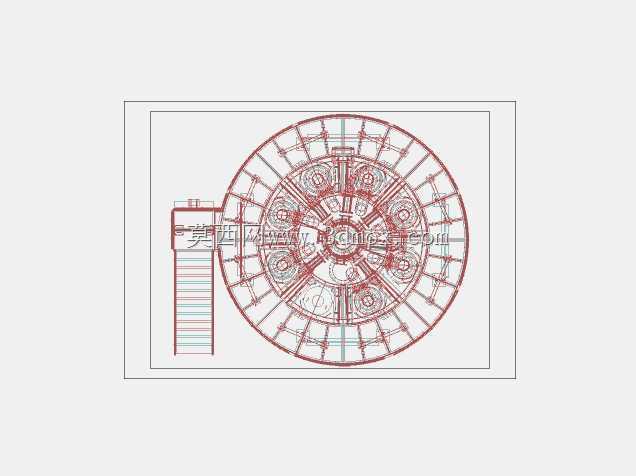

这套气旋组结构主要面向黑色金属、有色金属矿山的选矿厂磨矿分级工段，是衔接磨矿设备与后续浮选作业的核心分级单元，在实际生产场景中，多与半自磨机、球磨机组成闭路磨矿回路，承担磨矿后矿浆的粒度分级任务，避免矿石过磨导致的有用矿物泥化，同时将粒度未达浮选要求的矿粒返回磨机再次研磨，保障入选矿浆的粒度均匀性，稳定浮选作业的给矿条件。从结构设计来看，整套设备采用多台旋流器环形排布的集群式布局，中心设置共用的矿浆分配器，进料管从分配器沿径向连接至各单台旋流器的进料口，这种排布方式可以大幅缩短进料管路长度，减少矿浆输送过程中的压降损失，同时保证各台旋流器的进料压力、给矿浓度保持一致，避免单台设备负载不均导致的分级效率波动。设备配套的操作平台采用型钢焊接框架结构，平台边缘设置双横杆安全护栏，配套斜梯踏步采用防滑花纹钢板制作，踏步高度与宽度符合工业操作平台的安全规范，日常巡检时操作人员可通过斜梯抵达平台，完成旋流器工况检查、沉砂嘴磨损更换、阀门调节等操作。单台旋流器采用柱锥结合的结构形式，柱段为进料预分离腔，切向进料的矿浆在柱段形成高速旋转流场，在离心力作用下，粗颗粒矿浆沿器壁向下运动，从底部沉砂口排出返回磨矿回路，细颗粒随上升流从顶部溢流管排出进入后续浮选工序；每台旋流器的进料、溢流、沉砂管路均设置独立的控制阀门，可根据实际处理矿量灵活调整投入运行的旋流器台数，适配不同产能的磨矿系列需求。安装层面，整套设备的底部支撑采用多根型钢支腿均匀分布在环形底座下方，支腿底部设置安装底板，可通过地脚螺栓与混凝土基础固定，安装时需保证整套设备的水平度偏差控制在允许范围内，避免旋流器内部流场偏移影响分级精度；设备的外接管路接口均采用标准法兰连接，可直接对接选矿厂现有矿浆管路，无需额外定制转接构件，平台护栏高度、斜梯倾角均满足现场安全操作要求，电控操作箱设置在斜梯入口旁的支架上，可实时显示进料压力参数，方便操作人员及时调整给矿工况。
