工业散料存储用钢制方形筒仓结构

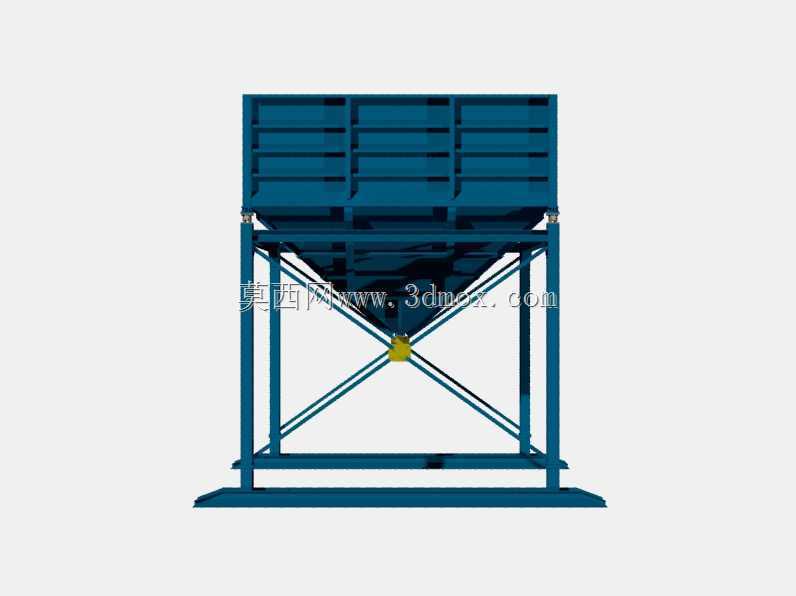

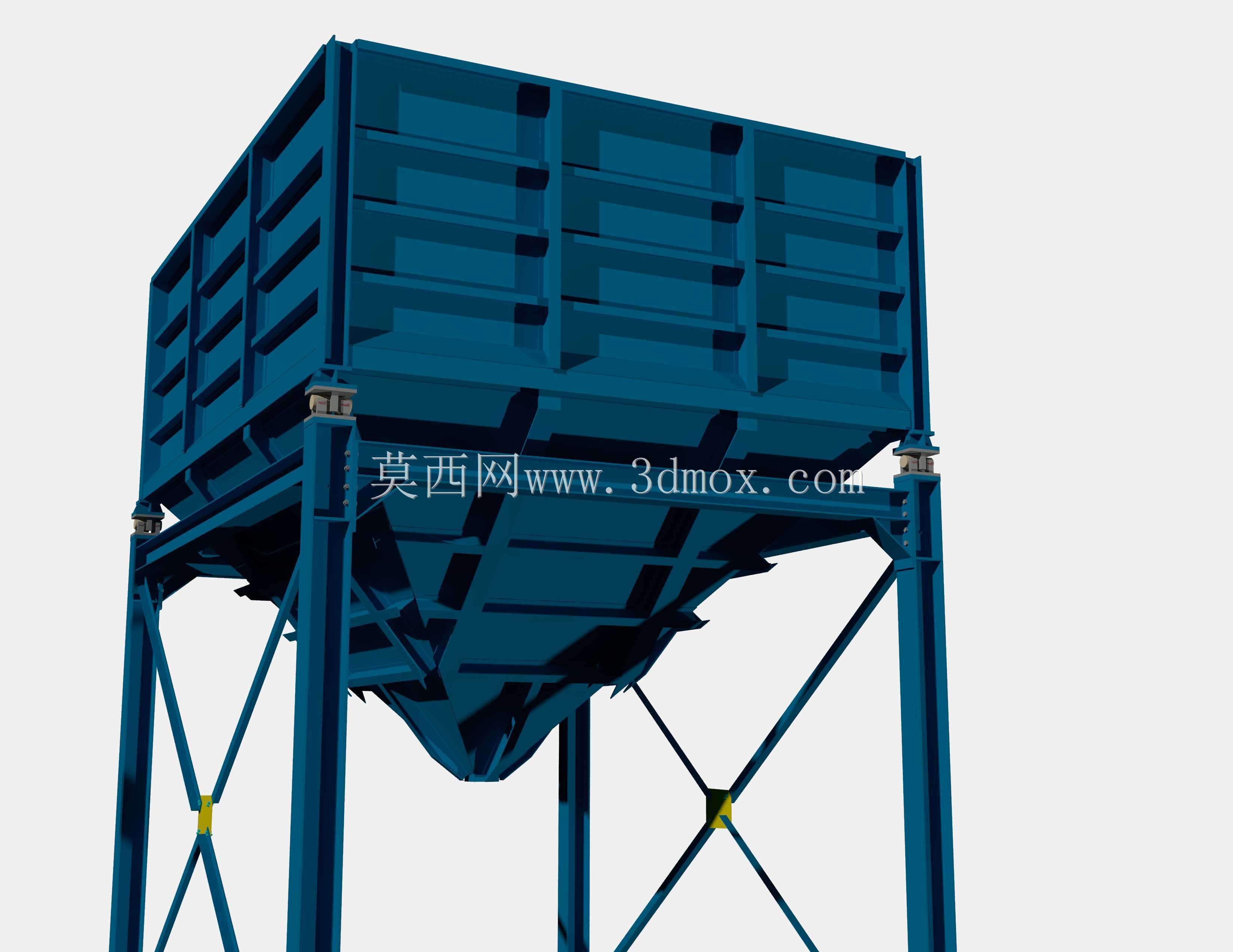

在矿山、建材、粮食加工等散料处理场景中，中转储料环节的设备可靠性直接影响整条产线的连续运转效率，这款方形钢制筒仓正是针对150至8x6mA规格区间的散料中转需求设计的储料单元。从结构布局来看，上部采用方形仓体设计，相比同容积圆形仓，方形结构在车间并排布置时能最大化利用平面空间，减少边角区域的场地浪费，仓壁外侧设置多道横向加劲肋，可抵消散料堆积产生的侧压力，避免仓壁受载后出现鼓胀变形，加劲肋的间距经过载荷验算，匹配常见矿石、砂石、谷物等散料的安息角与堆积密度参数，不会出现局部应力集中的问题。下部的锥形料斗采用渐缩式斜壁设计，斜壁角度大于常规散料的自然安息角，能保证物料依靠自重顺利滑落，不会在料斗内壁发生粘壁、架桥堵料的情况，料斗与上部仓体的连接位置采用满焊焊接工艺，同时在接缝处设置加强角钢，承受满仓状态下的物料总重量载荷。支撑框架采用型钢焊接而成，四根主立柱选用H型钢材质，立柱之间设置X形斜撑结构，可抵消水平方向的风载与设备作业时的振动载荷，保证整个筒仓在满仓状态下的结构稳定性，支撑腿的底部预留了地脚螺栓安装孔，可根据现场地面情况做二次灌浆固定，安装时需保证四个支撑点的平面度误差控制在允许范围内，避免仓体倾斜导致物料下料偏载。设计过程中优先考虑了现场安装的便捷性，整个筒仓可拆分为仓壁板块、料斗段、支撑框架三个运输单元，到现场后通过螺栓拼接加现场焊接的方式完成组装，无需大型吊装设备长期驻场，适配中小型加工厂的场地安装条件。仓体顶部预留了进料口连接法兰，可对接皮带输送机、斗式提升机等上游送料设备，料斗底部预留了出料口安装位，可搭配振动给料机、闸板阀等下游出料设备，实现散料的定量给料输送，整个结构没有复杂的运动部件，日常维护仅需定期检查焊缝是否开裂、支撑结构是否有变形即可，运维成本极低，适合长期连续作业的散料处理工况使用。
