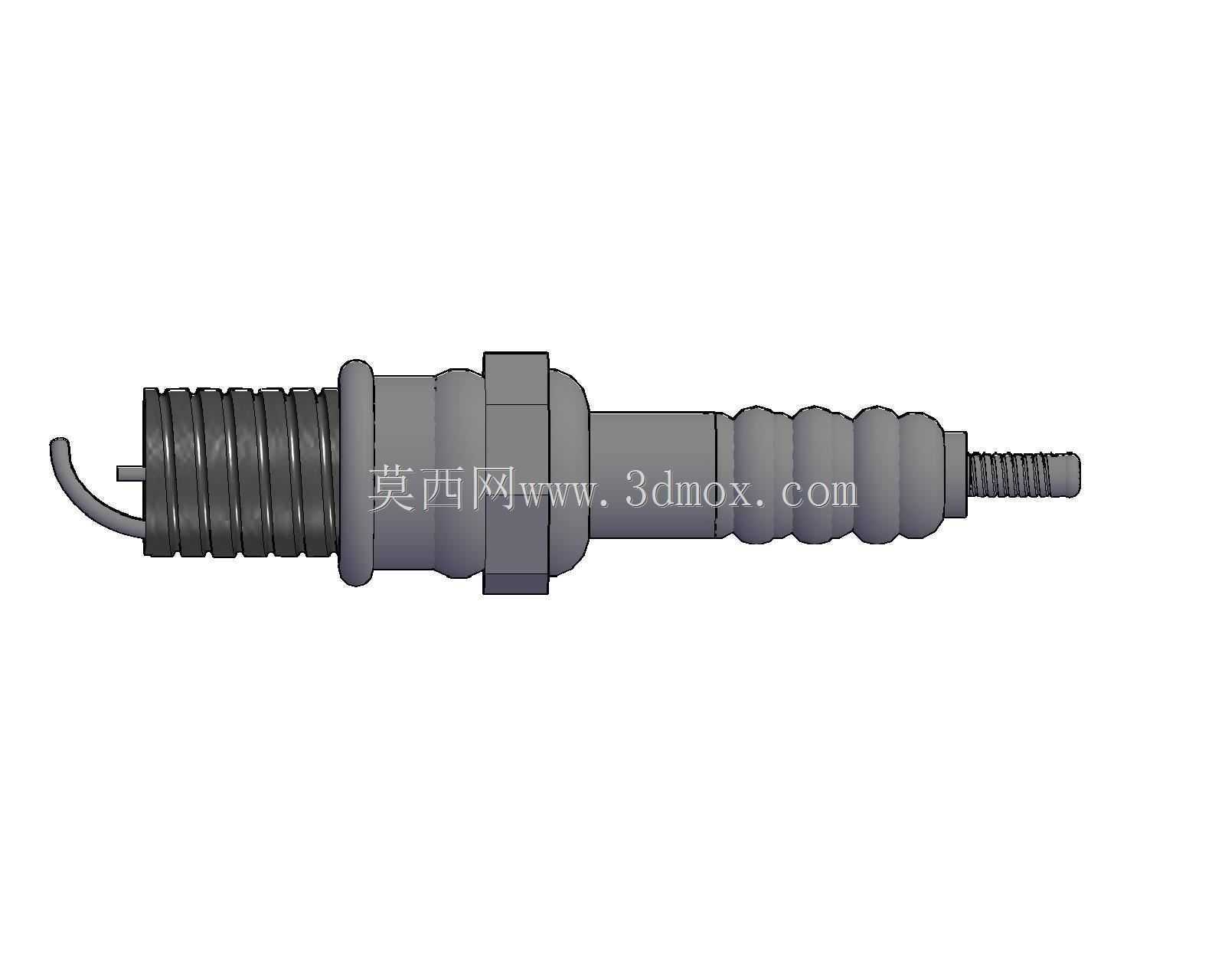

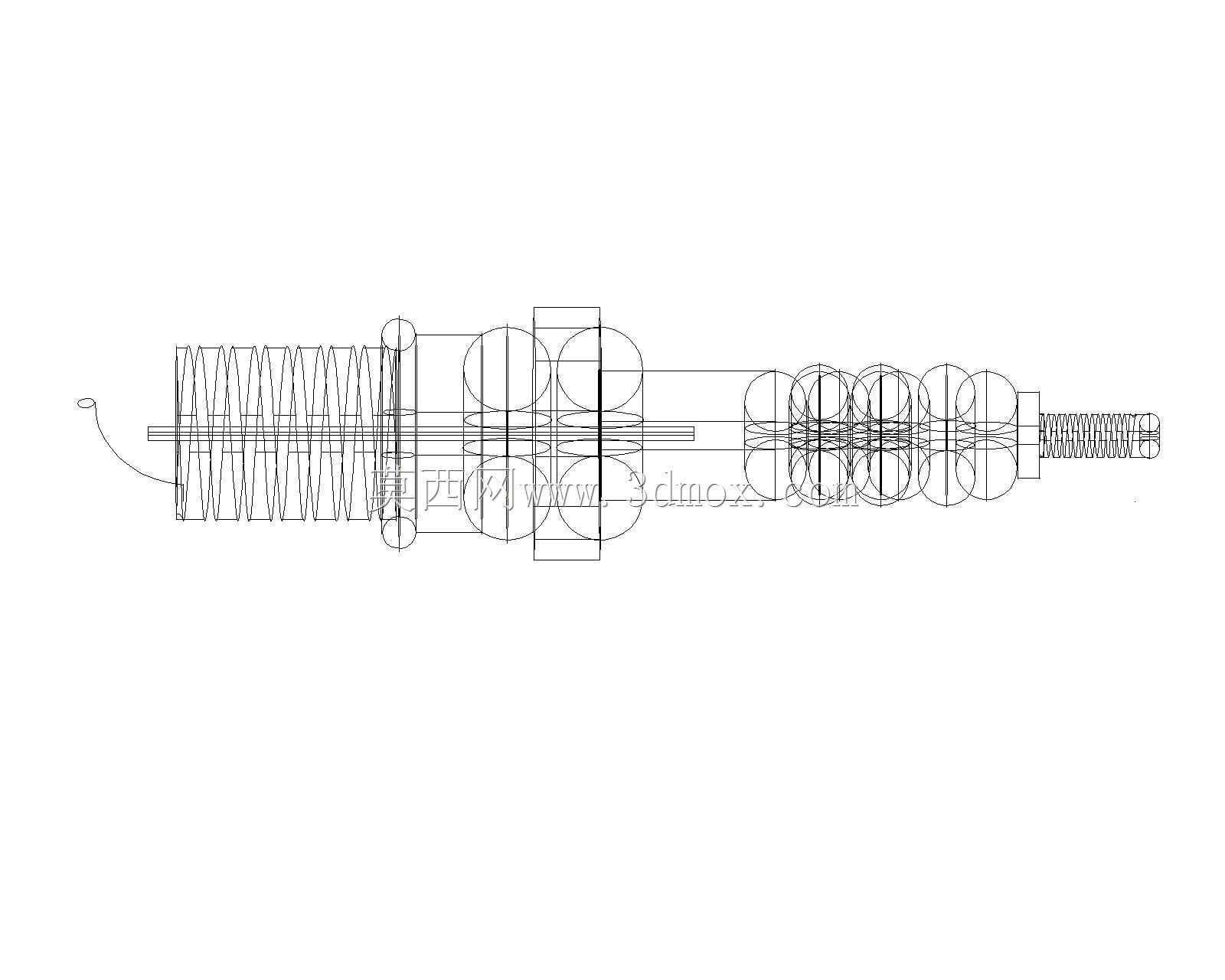

车用NGK电阻型点火火花塞结构模型

这款火花塞模型还原了量产车用电阻型火花塞的完整结构，建模过程中完全参照主机厂配套件的实际装配边界做尺寸约束，可直接用于发动机点火系统的装配干涉校验、教学演示或维修场景的结构拆解展示。从实际应用场景来看，这类火花塞主要适配小排量自然吸气乘用车发动机，安装位置位于气缸盖的燃烧室顶部，需要承受缸内交变高温、高压燃气冲击，同时要保证上万伏高压电的绝缘可靠性，建模时特意把容易被忽略的密封垫圈、内部阻尼电阻结构都做了还原，没有做简化省略。从功能特性来看，模型完整呈现了镍合金侧电极与中心电极的对正结构，电极间隙按照量产常用的0.8mm间隙做了等比例还原，陶瓷绝缘段的多道凸棱结构不是装饰设计，实际作用是增加高压电沿陶瓷表面的爬电距离，避免高压漏电导致点火能量不足，金属壳体上的六角拧动边尺寸按照标准16mm火花塞扳手规格做了约束，安装时的拧紧力矩适配范围也和实物一致，不会出现装配时扳手干涉的问题。设计思路上，建模时优先保证安装接口的尺寸精度，M14×1.25的安装螺纹段长度按照常用的19mm旋合长度制作，螺纹收尾处的退刀槽结构也做了还原，避免装配时螺纹卡滞在气缸盖的螺纹孔内，尾部的接线端子采用卡扣式结构，适配主流的高压点火线插接，陶瓷段与金属壳体的压装结合处做了滚花防滑结构还原，对应实际生产中压装固定的工艺特征。很多新手建模时容易忽略火花塞伸入燃烧室的突出长度，这个尺寸直接影响点火位置与火焰传播效率，这款模型里的突出量按照常用的7mm尺寸设定，不会因为伸入过长碰撞活塞顶，也不会因为位置过深导致点火滞后、燃烧不充分。金属壳体上的密封垫圈采用铜包钢结构，模型里还原了垫圈的压缩量空间，安装拧紧后垫圈被压平可以实现燃烧室的高压密封，避免燃气泄漏。内部的阻尼电阻结构位于中心电极与接线端子之间，作用是抑制点火系统产生的电磁干扰，避免干扰车载电控系统的正常工作，这部分结构虽然从外部不可见，但在做剖面演示、结构教学时是很重要的组成部分，建模时没有省略。整个模型的各部分材质区分清晰，陶瓷段的绝缘质感、金属壳体的镀锌防锈层、电极的耐高温合金材质、尾部橡胶密封套的特征都做了对应呈现，既可以用于整机装配的位置校验，也可以单独拆分做结构原理演示，适配发动机设计、维修教学、配件展示等多个场景的使用需求。
