竞速娱乐场地用赛车卡丁车车架结构

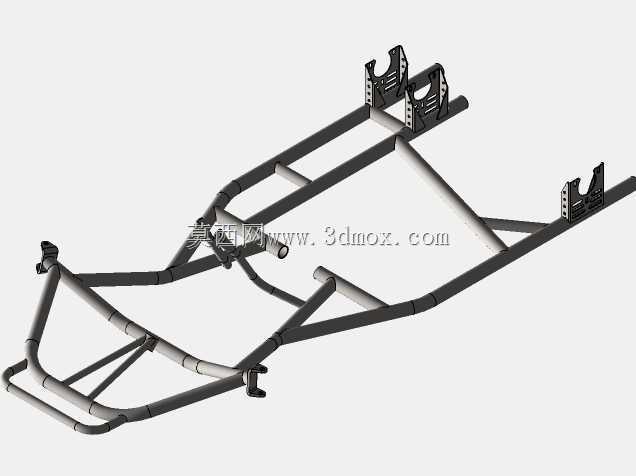

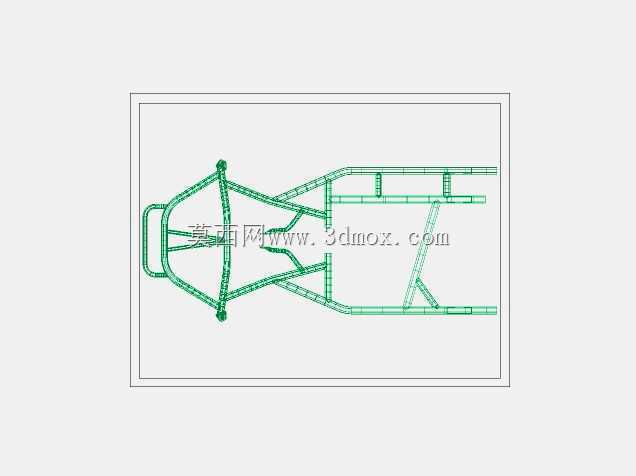

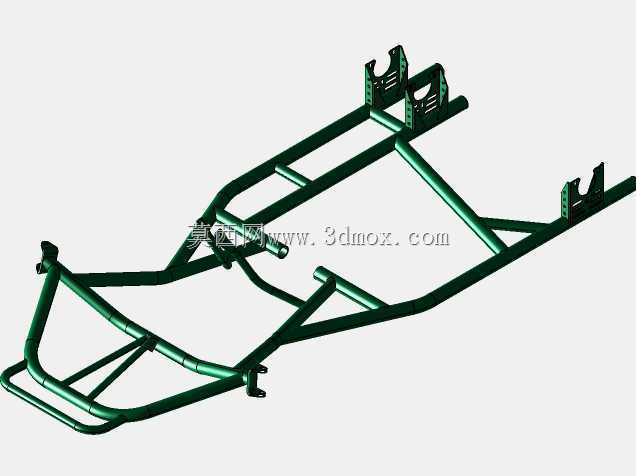

该卡丁车车架为场地竞速类卡丁车的核心承载结构，主要应用于商用游乐卡丁车场馆、业余竞速赛事训练、户外休闲娱乐场地等场景，是卡丁车所有功能部件的安装基体，承担着承载驾乘人员、固定动力总成、连接行走转向系统、传递行驶载荷的核心作用。在实际场地运营场景中，这类车架需要频繁应对连续弯道的侧向载荷、起步制动的纵向冲击，以及铺装路面传递的高频振动，因此结构设计上优先保证刚性与抗疲劳性能的平衡，避免长期使用后出现结构变形影响行驶轨迹精度。设计过程中首先确定了驾乘人员的坐姿边界，按照成人驾乘的人机工程参数预留了腿部操作空间、座椅安装点位，转向柱的安装角度经过反复校核，保证转向操作时手臂处于自然施力区间，减少长时间驾驶的疲劳感。车架主体采用大管径薄壁管材拼接，管材走向顺着载荷传递路径布置，从前端防撞梁位置向后延伸至两侧主纵梁，主纵梁在驾驶舱位置做了内收处理，既给腿部留出足够活动空间，也能在发生侧面碰撞时通过管材变形吸收部分冲击能量。车架后部预留了动力单元的安装接口，可适配不同排量的小型汽油机或者电机驱动总成，安装点位的孔位按照通用安装尺寸设计，方便后期运维时更换不同规格的动力部件。后桥安装位设置了对称的连接支座，保证后桥与车架的连接同轴度，避免行驶中出现跑偏问题。车架前部的转向机构安装座采用加强筋结构补强，因为转向过程中前轮受到的路面冲击会直接传递到该位置，足够的局部刚性可以避免转向虚位过大的问题。安装边界方面，车架整体宽度控制在常规场地赛道的通行限宽以内，轴距参数适配场地卡丁车的最小转弯半径要求，底部离地间隙经过测算，既保证过弯时侧倾角度下不会出现底盘剐蹭路面，也不会因为重心过高影响过弯稳定性。车架上预留的各类安装孔位均按照模块化设计思路布置，制动管路、油门拉线的固定点位沿着管材走向排布，避免管线外露被运动部件剐蹭，同时也方便后期检修时快速梳理线路。在结构验证阶段，这类车架需要经过反复的载荷模拟，确认在极限过弯、紧急制动、低速碰撞等工况下，各连接位置的应力处于材料许用范围内，不会出现应力集中导致的开裂问题，管材的连接节点位置均做了圆弧过渡处理，减少应力集中点，提升整体结构的使用寿命。
