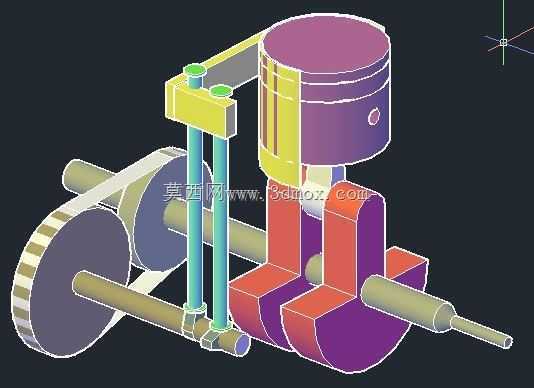

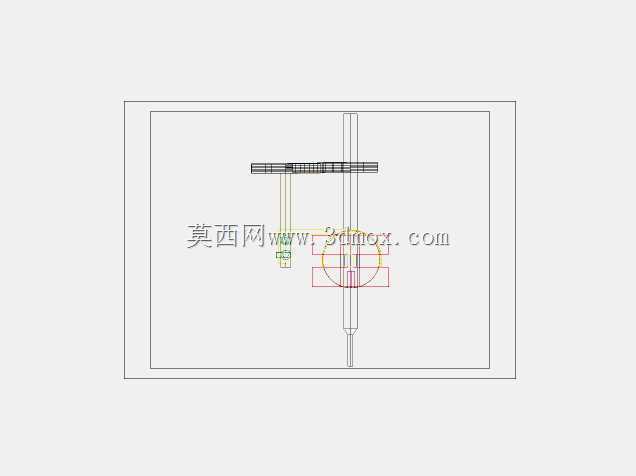

该动力结构可应用于小型通用动力配套、教学演示样机开发、特种作业动力单元选型参考场景,相比传统四冲程机型,额外设置的两个工作冲程可进一步利用缸内残余废气热量,提升燃油能量利用效率,降低排气端热损失。整套结构包含活塞组件、曲柄连杆机构、配气传动组件、动力输出轴系四个核心部分,活塞采用圆柱筒式设计,裙部预留活塞销安装孔位,与连杆小头通过活塞销实现铰接,可将缸内燃气压力产生的往复直线运动传递至曲柄连杆机构。曲柄部分采用整体式平衡配重结构,配重块轮廓经偏心质量匹配设计,可抵消活塞往复运动产生的一阶惯性力,降低整机运行过程中的振动幅值,曲轴输出端预留轴伸段,可配套联轴器、带轮等部件实现动力向外输出。配气侧采用双导柱式传动支架结构,支架与缸体侧安装面通过定位止口实现装配定位,导柱表面做耐磨处理,可保证配气动作往复过程中的同轴度,避免偏磨导致的气门密封失效问题。输出轴端配套齿轮传动结构,大直径齿轮可通过齿数匹配实现动力输出转速调整,适配不同负载端的转速需求,齿轮与轴之间采用平键连接传递扭矩,轴系两端预留轴承安装位,可适配标准深沟球轴承实现转动支撑,安装时需保证轴承座孔与轴的同轴度控制在0.02mm以内,避免运行过程中出现卡滞、异常磨损问题。整套结构的安装边界需预留缸体散热空间,侧方配气机构需预留30mm以上的装配操作间隙,输出轴端需匹配负载安装的同轴度要求,避免额外径向力施加在曲轴轴端造成轴系变形。设计过程中需重点校核活塞上止点与缸盖的余隙高度,余隙过大将降低压缩比影响燃烧效率,余隙过小则可能出现活塞撞缸的故障,同时需匹配配气机构的动作相位,保证气门开闭时机与六个冲程的工作时序完全对应,避免出现气门与活塞运动干涉的问题。
