欧标两脚带线电源插头三维结构设计

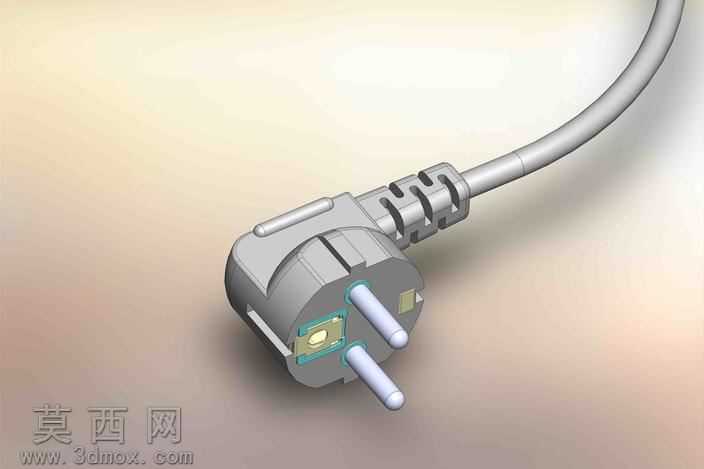

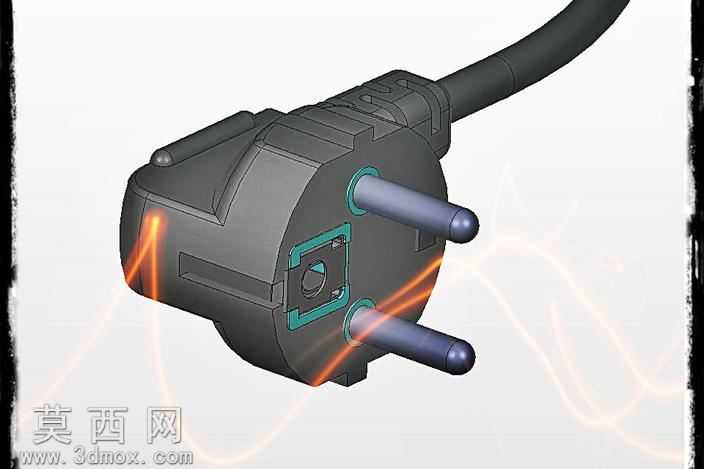

本作品为欧标规格两脚带线电源插头的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据欧标插头的尺寸规范绘制插片截面草图，对两个圆柱形金属插脚添加同轴度、位置度约束，保证插脚中心距、伸出长度符合安规要求，插脚根部设计防松卡位结构，与绝缘壳体的卡槽形成过盈配合，避免插脚受插拔力出现松动偏移。壳体部分采用分体式结构设计，分为上盖与下壳两个组件，通过草图拉伸、拔模、圆角命令完成基础外形构建，壳体边缘做R2圆角过渡处理，既避免注塑生产时出现应力集中，也提升日常使用的握持手感，壳体表面预留品牌标识的凹陷区域，出线位置设计锥形防弯折护套，通过多段变径曲面建模，模拟软胶材质的形变缓冲结构，降低电源线反复弯折出现线芯断裂的风险。内部结构层面，预留了接线端子的安装腔体，设计压线板的卡扣定位结构，可实现电源线的抗拉固定，同时在插脚与接线端之间设计隔离筋位，满足电气间隙的安全要求。材质与渲染阶段，为壳体赋予哑光白色ABS工程塑料材质，调整漫反射粗糙度参数模拟普通注塑件的细腻磨砂质感，金属插脚赋予抛光镍镀层材质，添加轻微反射效果还原金属件的光亮质感，电源线与尾部防弯折护套赋予白色软质PVC材质，适当降低材质硬度参数模拟橡胶类材质的柔和视觉效果，场景搭建采用浅灰色渐变背景，添加柔和的区域光照明，通过光线追踪渲染输出效果图，清晰展现插头的整体外形、插脚结构与出线部位的细节特征。设计过程中充分考虑家用场景的使用需求，整体外形圆润无尖锐棱角，插脚端部做倒角处理方便插拔对位，壳体合模线位置做隐藏式设计，兼顾结构实用性与外观美观度，完整还原了量产电源插头的全部结构细节，可用于电器配件结构展示、注塑模具设计参考、教学演示等场景。
