电源插头注塑成型模具结构设计

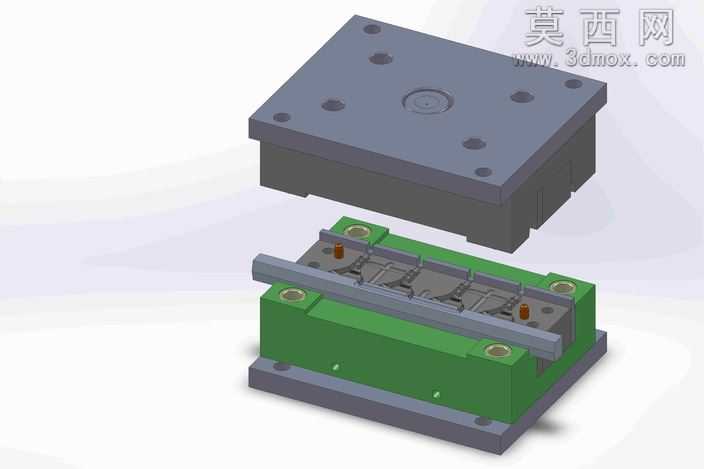

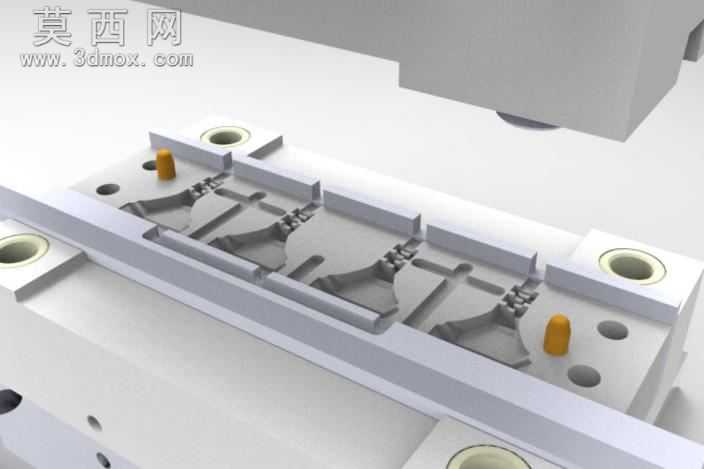

本作品为电源插头注塑成型模具的三维设计模型，采用SolidWorks完成全参数化建模，整体结构按照两板模的注塑模具标准架构进行设计，完整还原了模具的开合模状态与内部成型结构。建模过程中严格遵循机械设计与注塑模具设计规范，对模具的各个组成部件进行了独立的参数化绘制，涵盖定模座板、定模板、动模板、动模座板、成型型腔型芯、导向定位部件、侧抽芯相关结构等全部组件，各零件间的装配关系完全匹配实际模具的装配逻辑，可清晰展示模具合模时的闭合精度与开模时的分型动作逻辑。渲染阶段对不同功能的模具部件赋予了差异化的材质表现：上下模座板、模板类钢制零件采用哑光磨砂钢材材质，还原模具钢经过精加工后的哑光金属质感，表面做了细微的磨削纹理处理，贴合真实模具的加工表面状态；动模侧的模脚等支撑结构采用深绿色氧化涂层材质，模拟模具行业常用的模架表面发蓝处理效果；导向柱、紧固螺钉等标准件采用亮面金属材质，区分出标准件与模架主体的视觉差异；成型区域的型腔型芯部分做了高光抛光的钢材质感表现，体现注塑模型腔需要高抛光度以保障塑件表面质量的设计要求。结构设计上，该模具针对电源插头的外形特征设置了对应的成型型腔，可一次完成多件电源插头的注塑成型作业，分型面设置贴合塑件的外形轮廓，确保开模时塑件能够顺利留于动模侧，同时配套设置了侧向抽芯结构，用于成型插头的插片安装位等侧凹特征，避免开模时出现结构干涉。整体设计思路围绕电源插头的量产注塑需求展开，在保障成型精度的前提下优化了模架的整体尺寸，各模板的厚度、导柱的排布位置、紧固螺钉的间距都符合注塑模架的通用标准，既能够满足日常小批量电源插头的注塑生产需求，也可作为同类型插头类注塑件模具设计的参考案例，模型的装配结构完整，可直接用于模具结构教学、设计方案展示等场景，能够直观展示注塑模具从合模注射到开模顶出的完整动作逻辑，帮助理解插头类塑件的模具成型原理。
