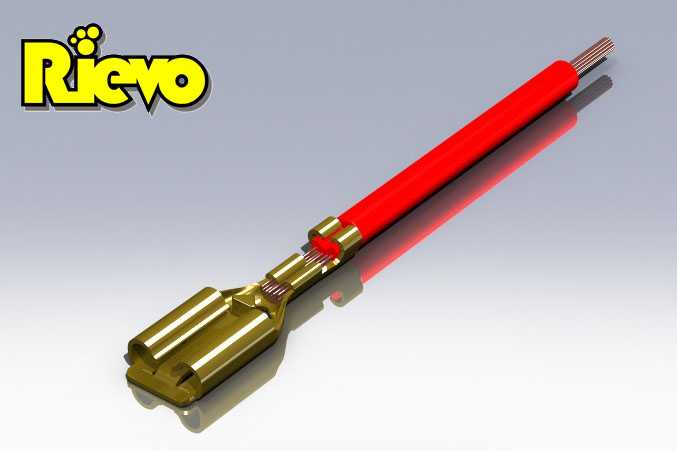

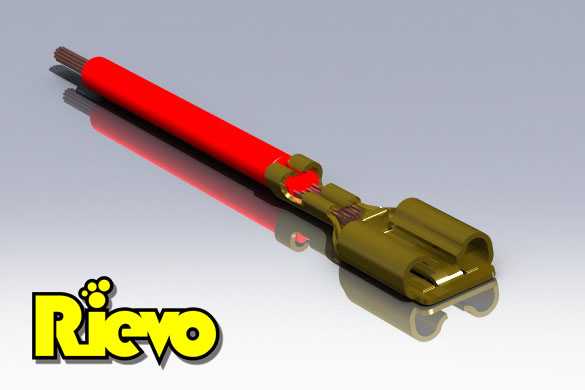

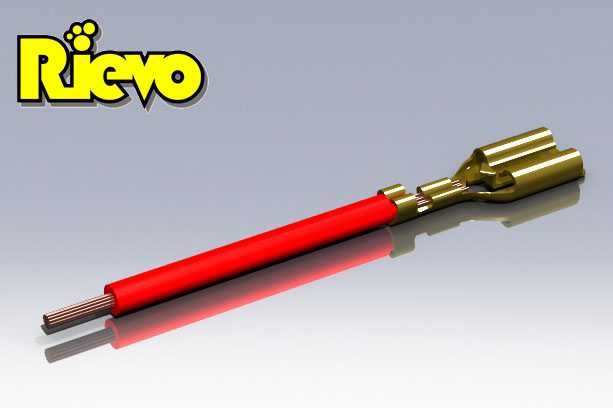

VSF线压接式端子插座连接器结构设计

这款压接式端子插座连接器，主要面向低压电气布线场景设计，广泛应用在汽车线束、家电内部接线、工业控制柜二次回路、小型机电设备的线路接驳环节，用来实现单根导线与对应插片端子的快速可靠连接，替代传统螺丝紧固、焊接的接线方式，大幅提升现场布线与后期维护的作业效率。在实际使用场景中，这类连接器需要适配常规VSF规格的软导线，压接完成后无需额外做绝缘包裹处理，端子自身的结构可以和配套护套配合，实现接线部位的防松、防误触防护，能够在常规振动工况下保持连接稳定性，避免线路松脱导致的接触不良、断电故障。从功能特性来看，该连接器采用母端插座式结构，插接端设计有对称的弹性夹持臂，和配套公端插片对接时可以形成稳定的多点接触，降低接触电阻减少接头发热风险；压接端区分线芯压接区与绝缘层压接区，线芯压接部位设计有内凹防滑齿，压合后可以嵌入导线线芯缝隙，保证足够的拉脱力，绝缘层压接区则可以抱紧导线外层绝缘皮，分散导线弯折时的应力，避免线芯在压接根部断裂。设计过程中，首先明确了适配导线的线径范围，压接腔体的尺寸严格匹配对应线径的导体直径与绝缘层外径，避免压接过松导致接触不良、压接过紧损伤线芯的问题；插接端的弹性臂厚度与张开角度经过反复校核，既保证插接时的插拔力处于合适区间，不会出现插拔过紧难以操作、过松容易松脱的问题，同时保证弹性臂在多次插拔后仍能保持足够的夹持弹力，满足长期使用的寿命要求。外形方面，整体采用长条形流线结构，压接完成后整体外径均匀，能够顺利穿入常规的线束护套、波纹管等防护部件，安装边界充分考虑了密集布线场景的空间需求，整体宽度控制在极小尺寸，多组端子并排布置时不会出现干涉，适配各类紧凑空间内的接线作业。端子表面采用镀锡处理，既提升了抗氧化能力，也降低了接触电阻，适配铜质导线的电化学特性，避免不同金属接触产生的腐蚀问题，保证长期通电的稳定性。
