自制木质车床卡盘三维结构设计

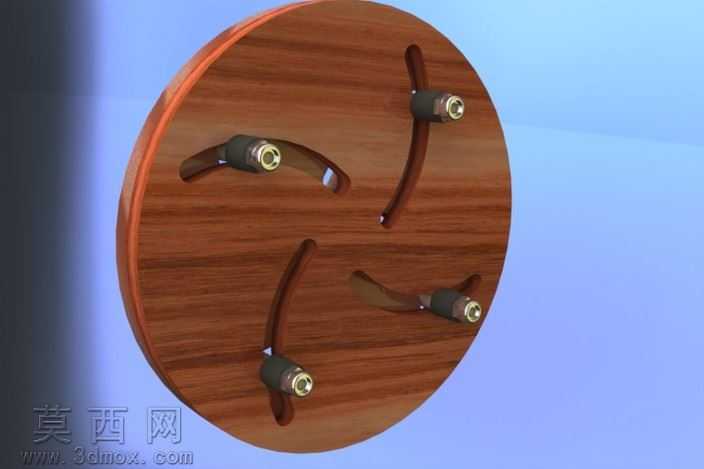

本作品为适配自制小型木工车床的木质卡盘三维建模设计，整体采用圆盘式主体结构，建模过程中首先以旋转凸台命令生成圆形木质基体，精准控制基体的厚度与外圆直径，匹配小型木工车床的主轴连接尺寸，保证安装适配性。在卡爪滑槽的建模环节，采用草图绘制弧形导向槽轮廓，通过拉伸切除命令生成贯通式弧形滑槽，三个滑槽沿基体圆周120度均匀分布，弧形轨迹的曲率经过反复校核，确保卡爪沿槽滑动时能够同步向中心收拢或向外扩张，实现对不同直径回转工件的可靠装夹。卡爪组件的建模分为木质滑动块与金属锁紧接头两部分，木质滑动块与滑槽采用间隙配合设计，预留合理的滑动余量避免卡滞，金属锁紧接头采用外螺纹与滚花防滑结构建模，模拟实际使用时的锁紧操作手感，通过配合约束将金属接头与木质滑块装配为整体，再依次装配到三个滑槽内，添加滑动配合约束验证卡爪的行程范围与对中精度。材质渲染阶段，为木质基体与卡爪滑块赋予深胡桃木材质，调整木纹纹理方向沿基体圆周径向分布，还原实木加工后的自然纹理质感，添加轻微的表面清漆反光效果模拟木质工件打磨上漆后的真实触感；金属锁紧接头赋予黄铜与黑色金属组合材质，还原金属紧固件的金属光泽与边角磨损质感，背景采用淡蓝色渐变环境光，搭配柔和的定向光源打亮卡盘正面结构，清晰展现滑槽走向、卡爪布局与整体装配关系。设计思路围绕自制工装的实用性展开，摒弃传统金属卡盘的复杂铸造与机加工流程，采用实木作为主体材料降低自制难度，三个弧形槽配合可滑动卡爪的结构，无需复杂的伞齿轮传动结构，仅通过手动调整卡爪位置后拧紧锁紧接头即可完成工件装夹，能够满足小型木工车床加工盘类、小型回转类木件的装夹需求，建模过程中反复验证各部件的干涉情况，调整滑槽的深度与卡爪的厚度比例，保证木质主体具备足够的装夹强度，同时兼顾整体轻量化与易加工性，为木工爱好者自制车床工装提供可参考的三维结构方案。
