里肯1975款老式卧式铣床结构

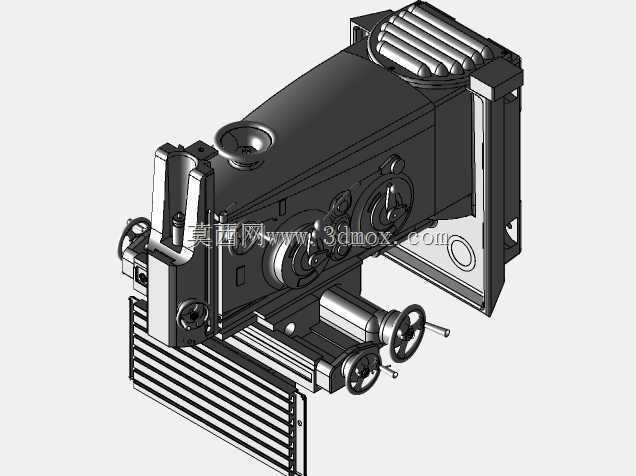

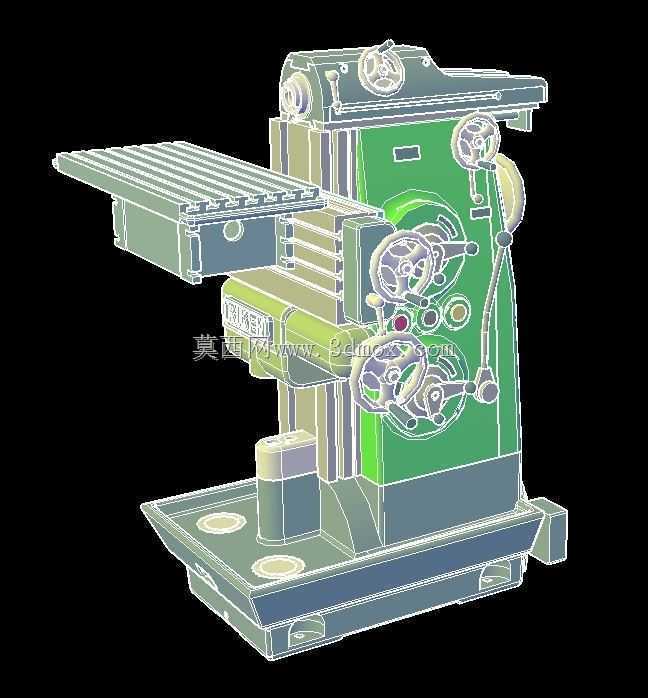

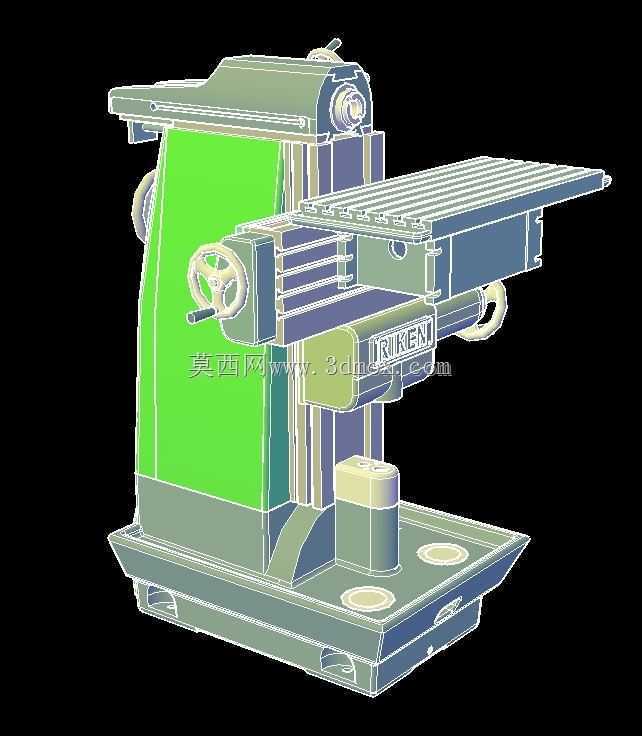

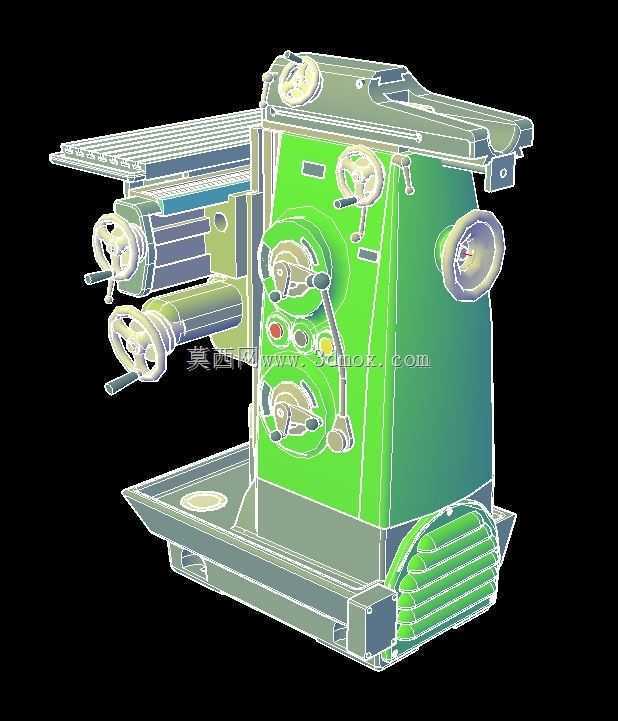

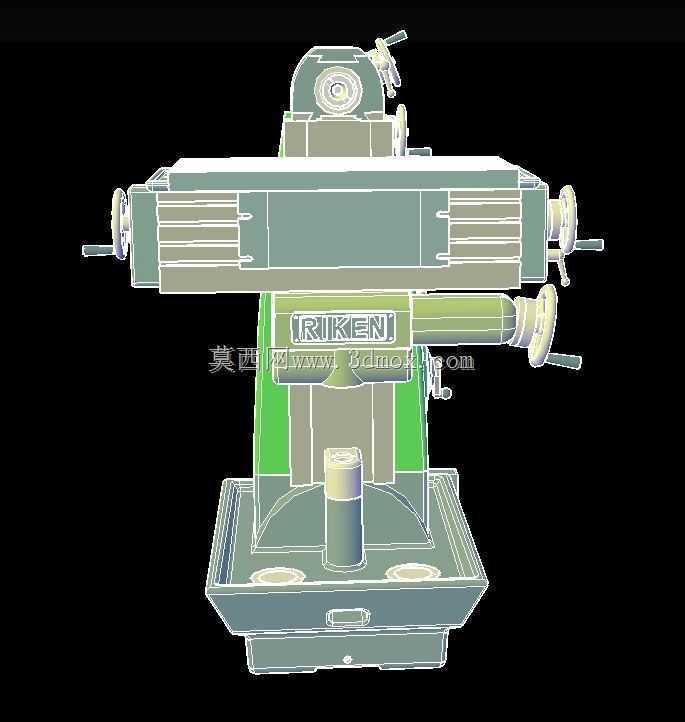

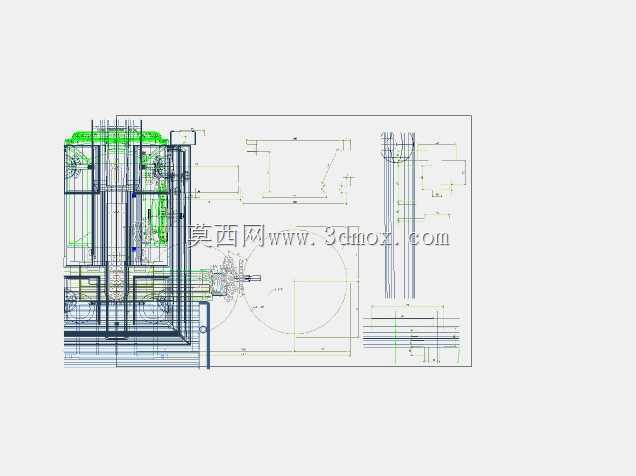

这款老式卧式铣床的三维结构还原，完全参照服役多年的RIKEN1975款设备实物测绘建模，所有运动部件的装配关系、行程边界都做了精准复刻，没有做简化处理，对于做老旧设备改造、逆向复刻、车间布局仿真的从业者来说，参考价值很高。从实际应用场景来看，这类铣床在中小型机械加工车间、机修班组、职业院校实训场地都有很长的服役历史，即便在数控设备普及的当下，很多小批量多品种的平面铣削、沟槽加工、齿轮铣削、小型异形件切削作业，依然会用到这类刚性充足、操作逻辑直观的老式卧铣，尤其是维修场景下的单件配做零件，不需要复杂编程，操作工靠手摇手轮就能精准控制进给量，适配性极强。从功能特性来看，该设备的主轴采用卧式布局，搭配可升降的工作台、可横向纵向移动的滑座，悬梁部分可以调整伸出长度适配不同长度的刀杆，床身内部的传动齿轮组、进给变速机构都在模型里做了分层还原，能清晰看到动力从电机到主轴、再到进给系统的传递路径，操作手轮的位置、锁紧手柄的布局都和实物完全一致，符合一线操作工的操作习惯，不会出现建模时把手轮位置放反、操作行程干涉的低级错误。设计思路上，这类老式机床走的是重刚性、高可靠性的路线，床身采用箱型铸铁结构，底座做了大容屑槽设计，同时集成了切削液储存腔，工作台的T型槽尺寸、导轨的配合面宽度都符合当时的通用工业标准，安装时不需要额外做特殊地基，只要地面承重满足要求，调平地脚螺栓即可投入使用。从安装边界来看，设备整体占地宽度适配常规车间的设备间距要求，操作侧预留足够的工件装夹空间，后侧和侧面不需要预留过大的维修通道，日常维护的润滑点、变速手柄都布置在操作人员可触及的位置，悬梁伸出到最大行程时不会超出设备底座的支撑范围，避免出现重心偏移影响加工稳定性的问题。模型里的各个运动副都保留了活动余量，做运动仿真时可以直接模拟工作台升降、滑座移动、主轴转动的全行程动作，不需要额外拆分零件重新做装配约束，对于做机床运动原理演示、老旧设备数控化改造的结构设计人员来说，能省去大量测绘建模的时间，直接在现有模型基础上做加装数控滑台、更换进给电机的改造方案验证，也可以用于车间数字化建模时的设备占位模型，还原老车间的真实设备布局。
