小型数控龙门式金属铣削加工设备

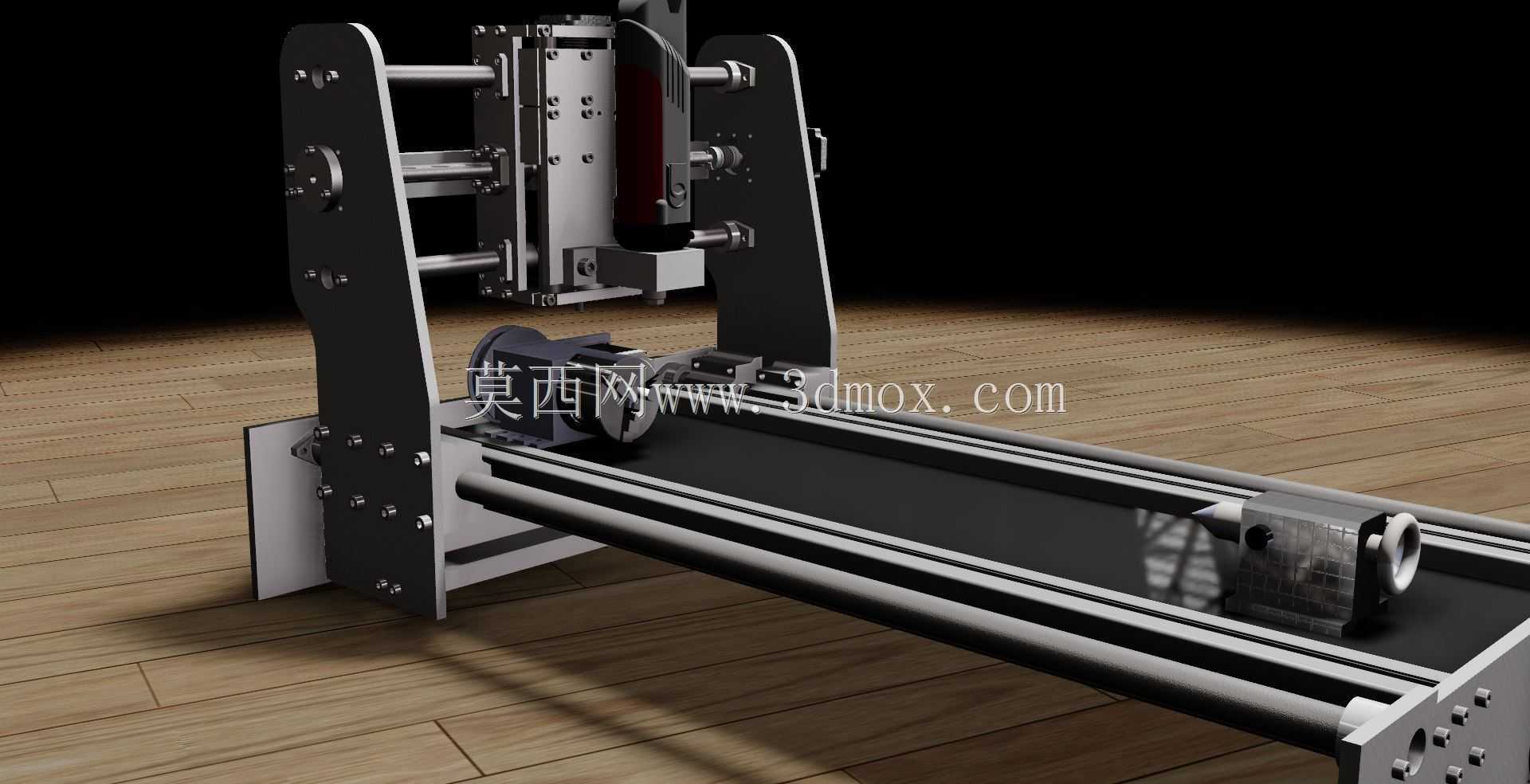

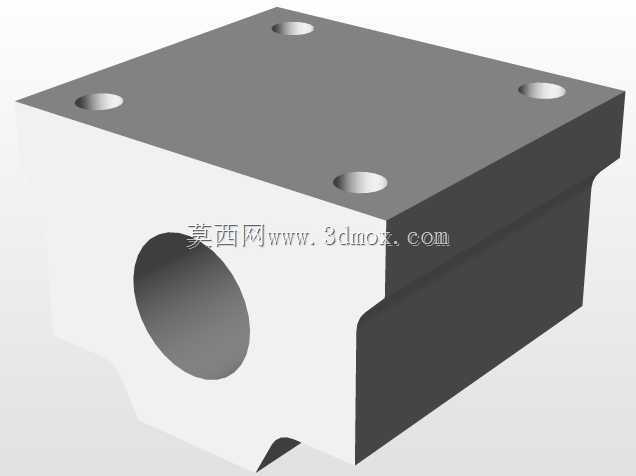

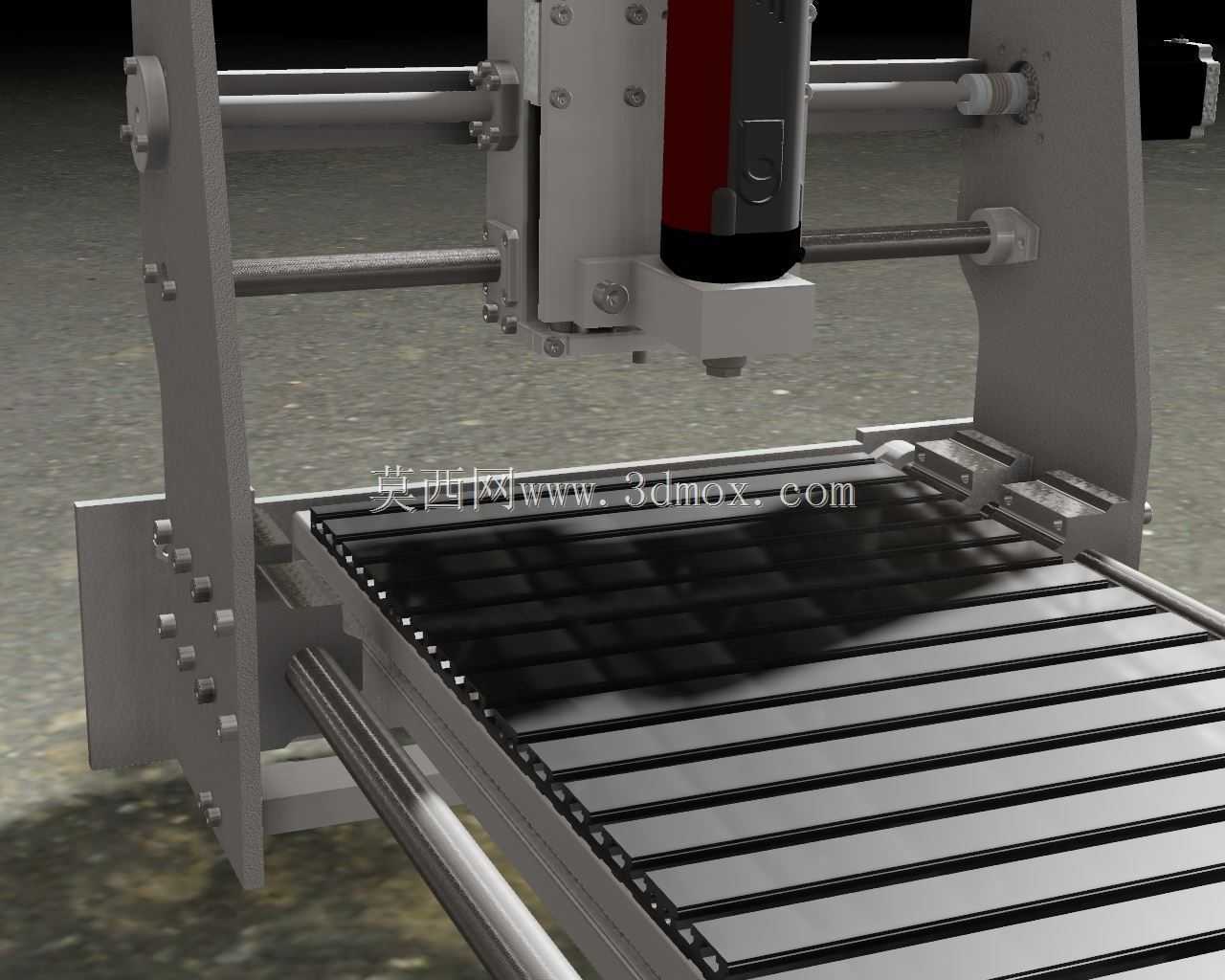

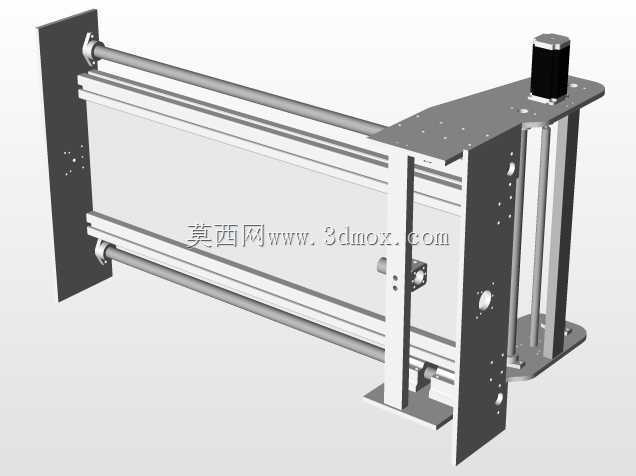

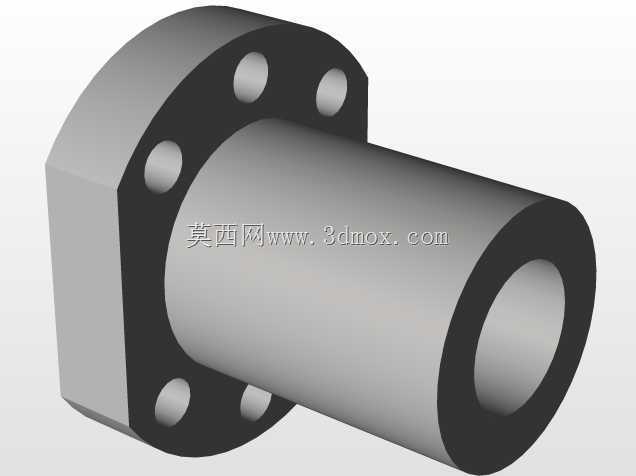

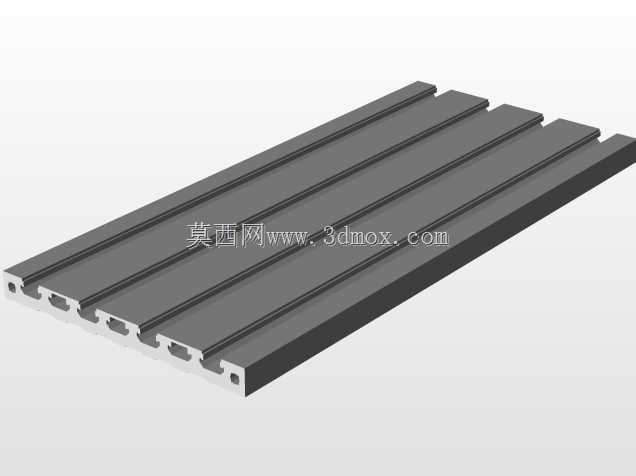

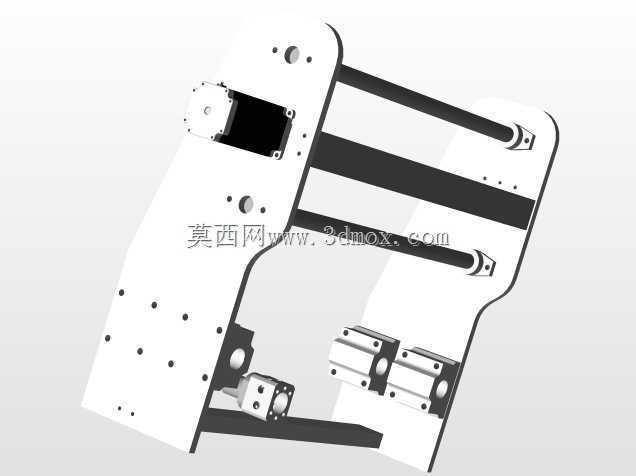

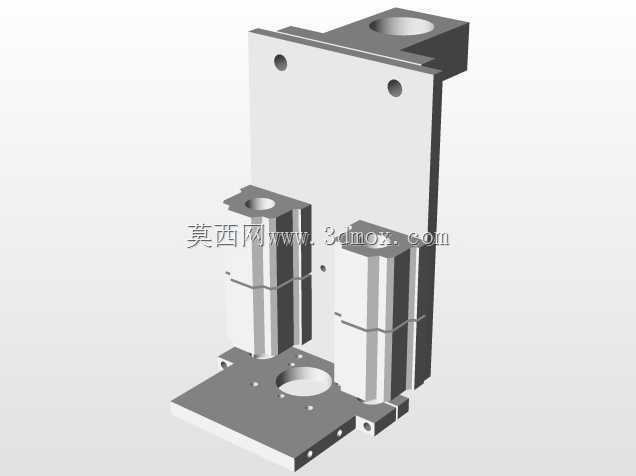

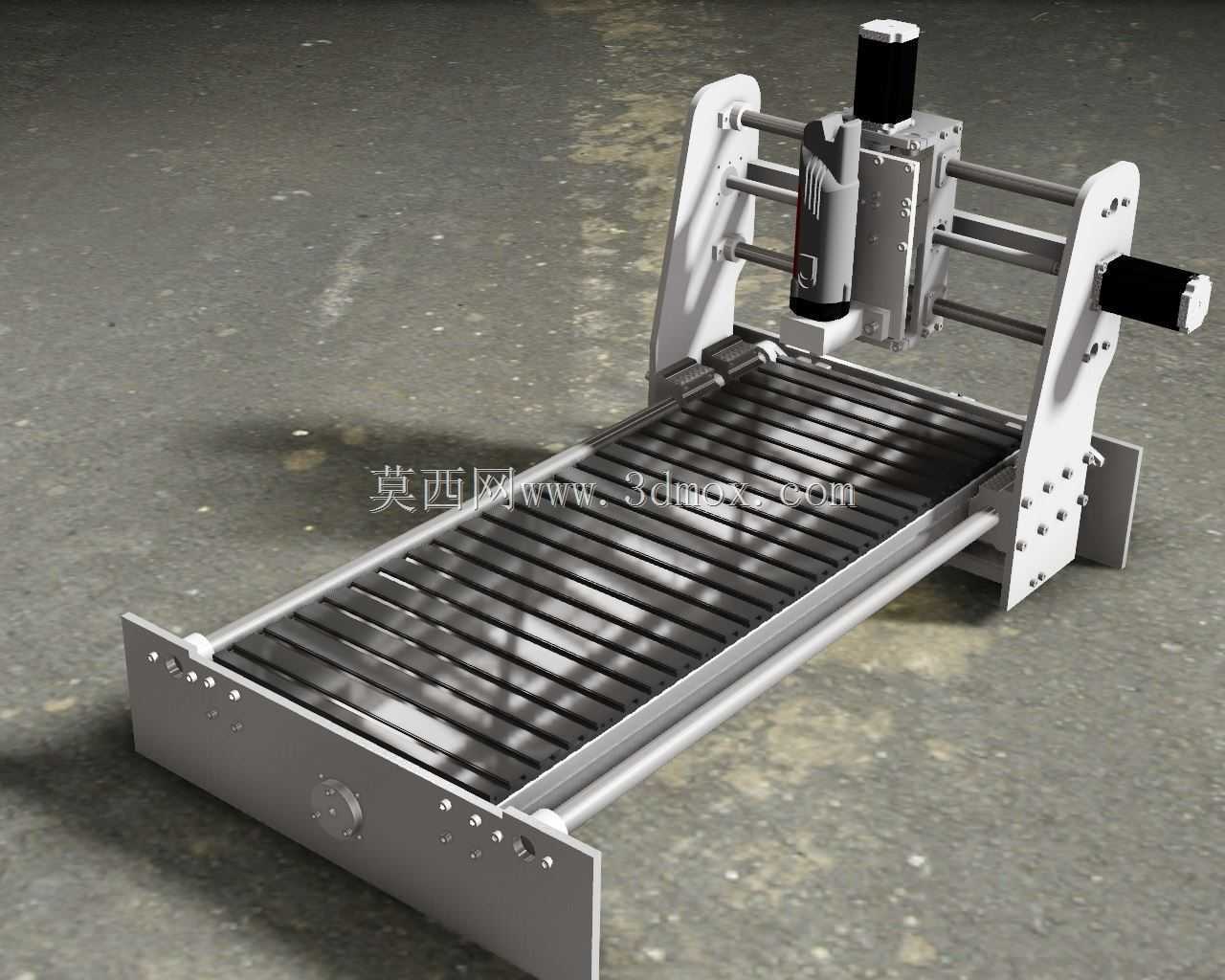

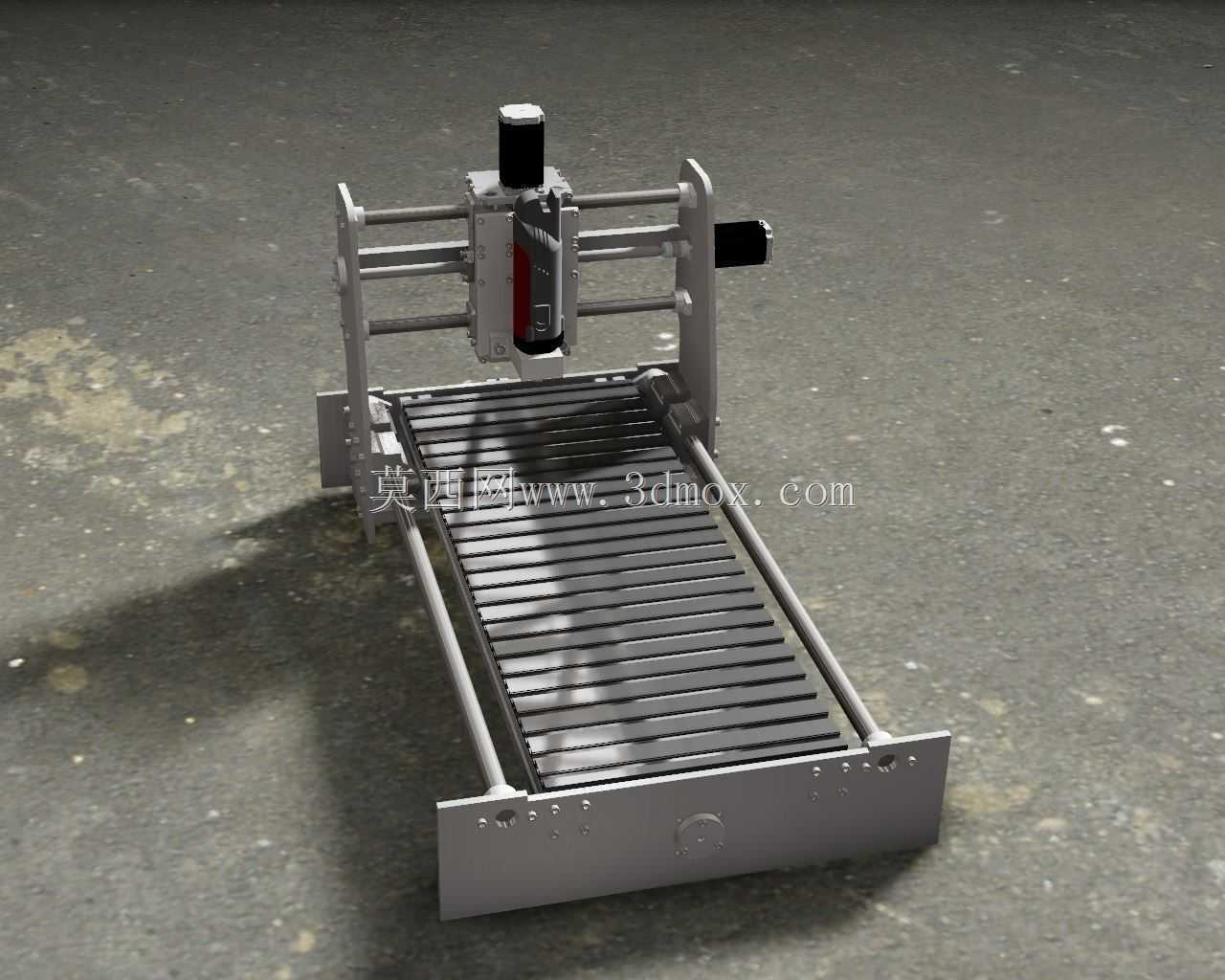

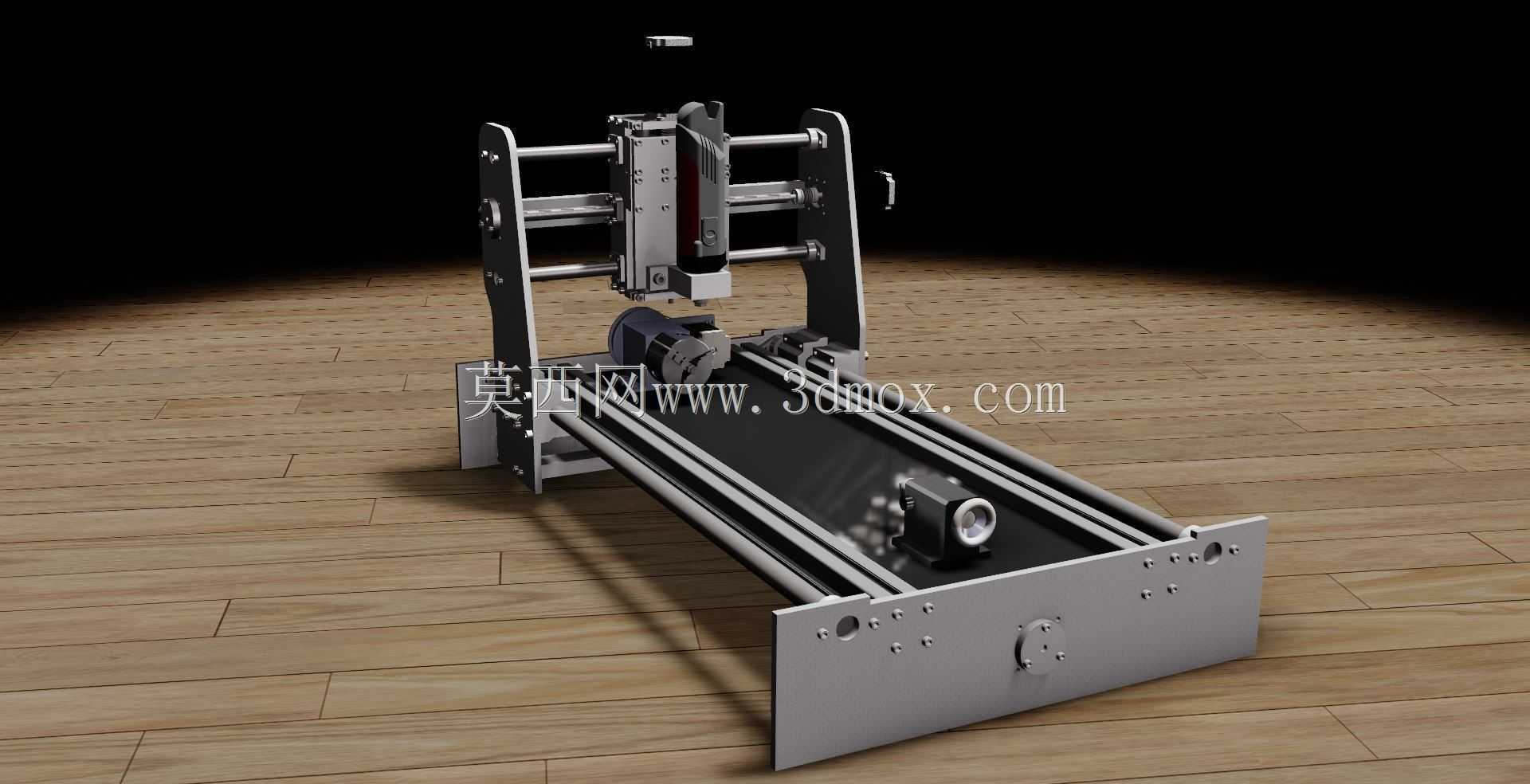

这款小型龙门式数控铣削设备，主要面向小型五金零件加工、模具型腔粗精加工、教学实训场景以及个人工坊的定制化加工需求，可适配铝件、铜件、软钢、工程塑料等多种材质的平面、沟槽、简单曲面铣削作业，相比大型工业铣床占地更小，部署灵活，适合小批量多品种的柔性加工场景。从结构设计来看，设备采用固定龙门架搭配移动工作台的布局，龙门横梁采用双平行圆柱导轨作为X向运动导向，搭配丝杠传动实现主轴组件的横向进给，这种结构在控制制造成本的同时，能保证中等载荷下的运动平稳性，适合轻载到中载的连续铣削作业。工作台采用栅格状槽型台面，预留了通用的T型槽安装位，可直接搭配通用压板装夹工件，也可适配小型平口钳、回转工作台等工装附件，工作台的Y向运动同样采用圆柱导轨导向，传动丝杠布置在台面下方居中位置，可抵消部分切削过程中的偏载力矩，降低运动卡滞风险。主轴组件采用垂直布置的安装方式，搭载高速风冷主轴电机，Z向进给通过独立的导轨滑块结构实现升降，侧面预留的手轮结构可在调试阶段实现手动微调进给，方便对刀操作，设备的电控元件可集成安装在龙门架后侧的空余空间，无需额外配置独立电柜，进一步缩小整体安装占地。从安装边界来看，设备整体长宽尺寸控制在1米以内，高度不超过0.8米，底部预留了四个可调支撑脚，可直接放置在普通水泥地面或加厚工作台面上使用，无需做专门的设备基础浇筑，地面承重要求不高，普通车间、实训教室甚至民用空间都可满足安装条件。设计过程中充分考虑了日常维护的便利性，导轨、丝杠等运动副都预留了润滑注油位置，主轴电机的安装座采用快拆结构，后期更换主轴或维护传动部件时无需拆解整个龙门架，可大幅降低运维的时间成本。切削作业过程中，栅格工作台可直接让切削液带着切屑漏到下方的集屑槽，避免切屑堆积在导轨运动面上造成磨损，整体结构没有冗余的装饰性部件，所有结构件都服务于运动刚性与加工稳定性，在有限的体积内最大化了有效加工行程，可覆盖绝大多数小型零件的加工尺寸需求。
