钢管铣削平面安装直线导轨专用加工设备

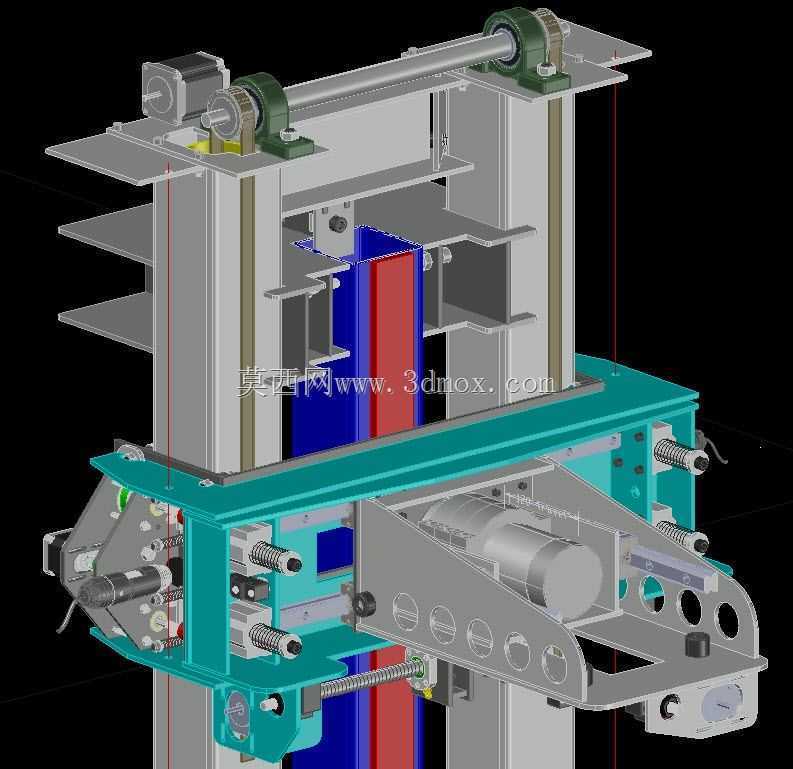

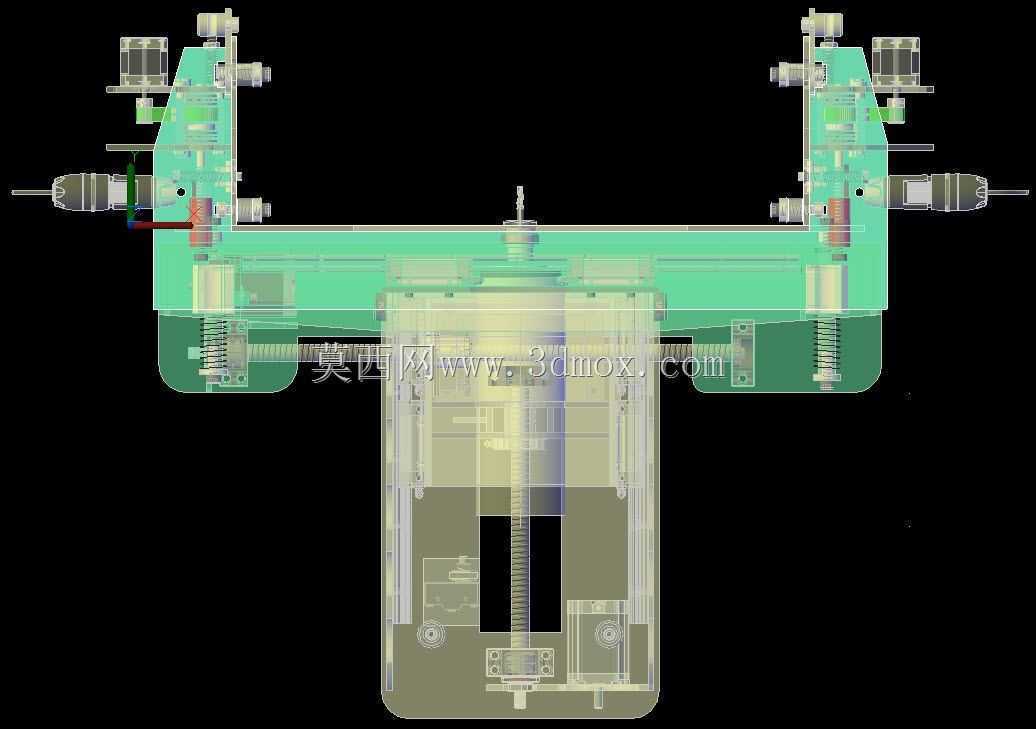

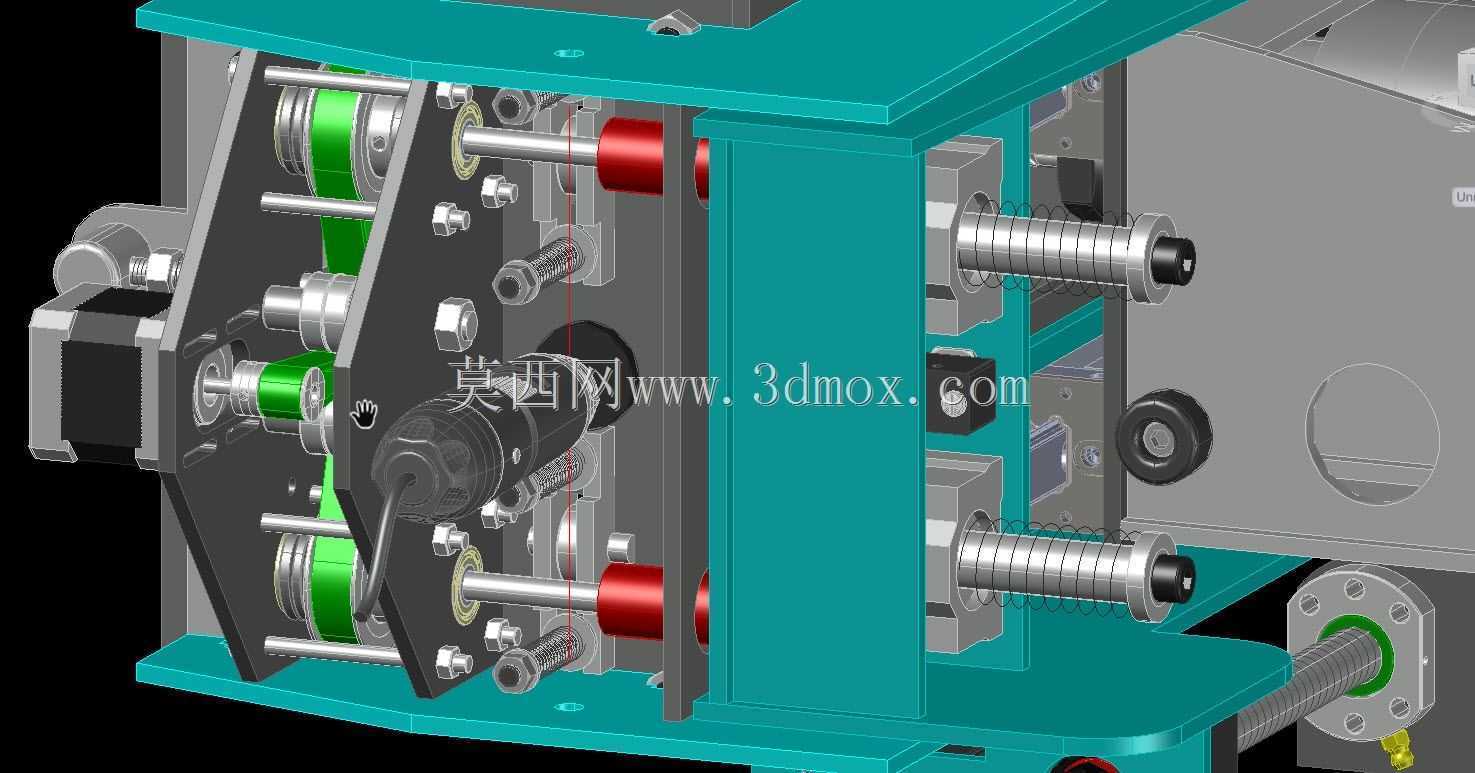

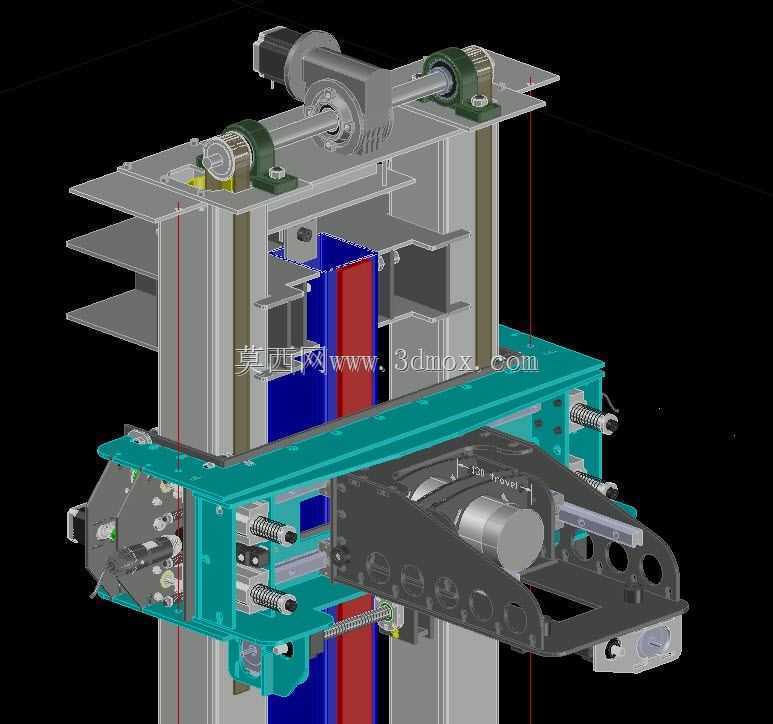

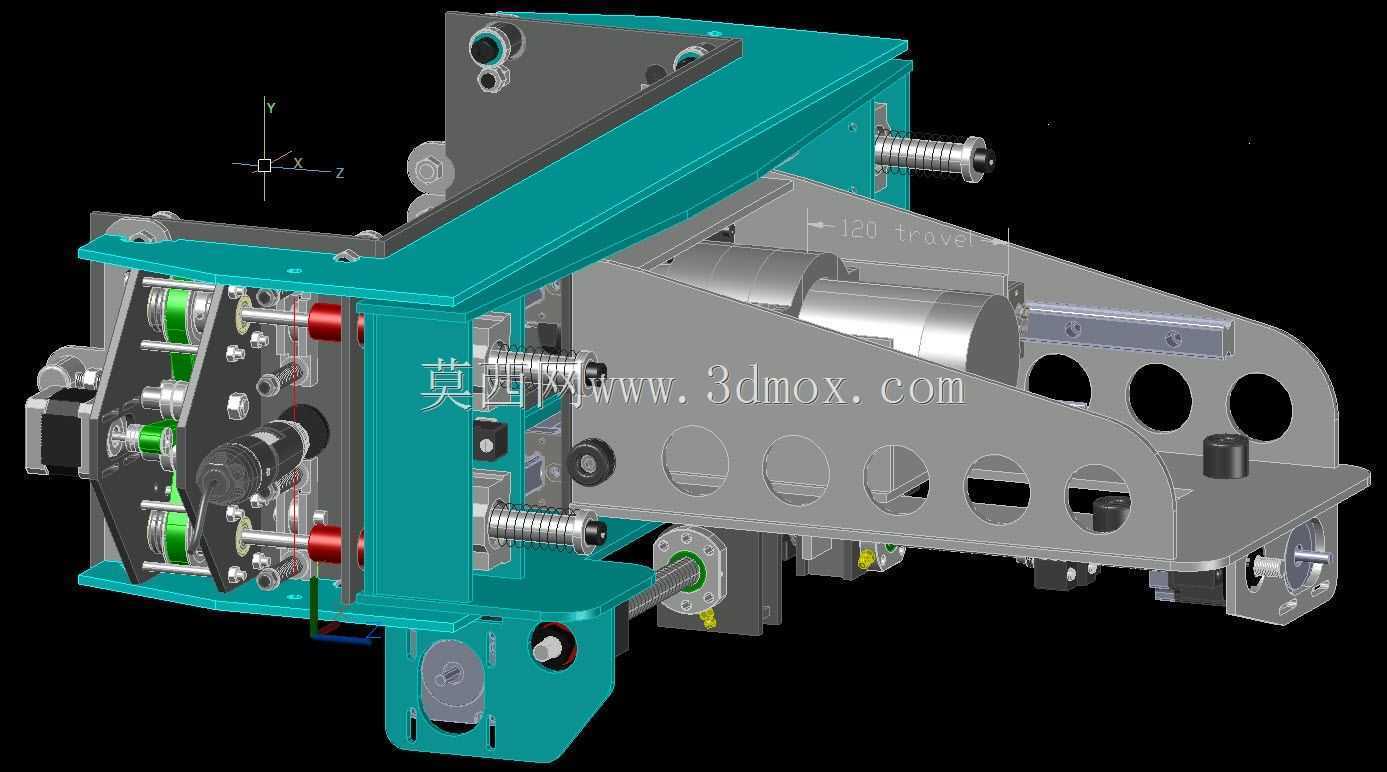

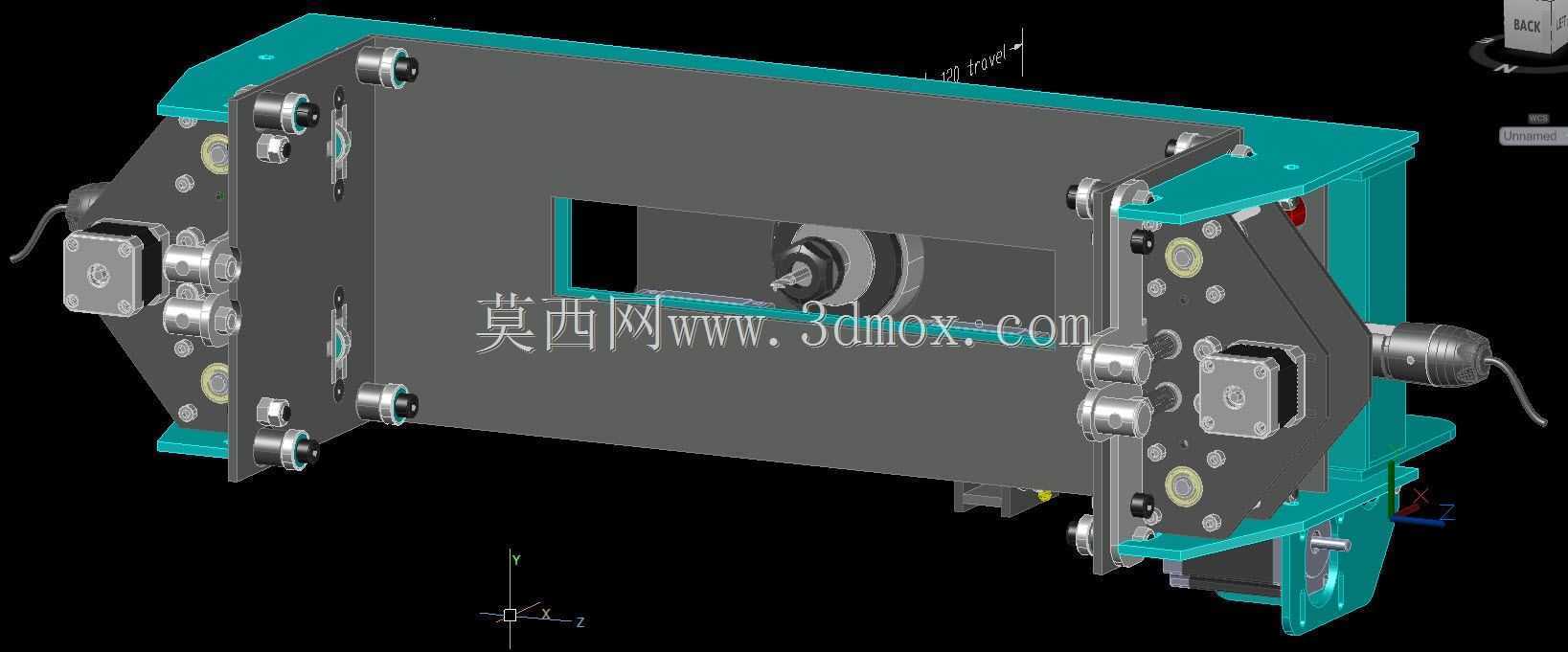

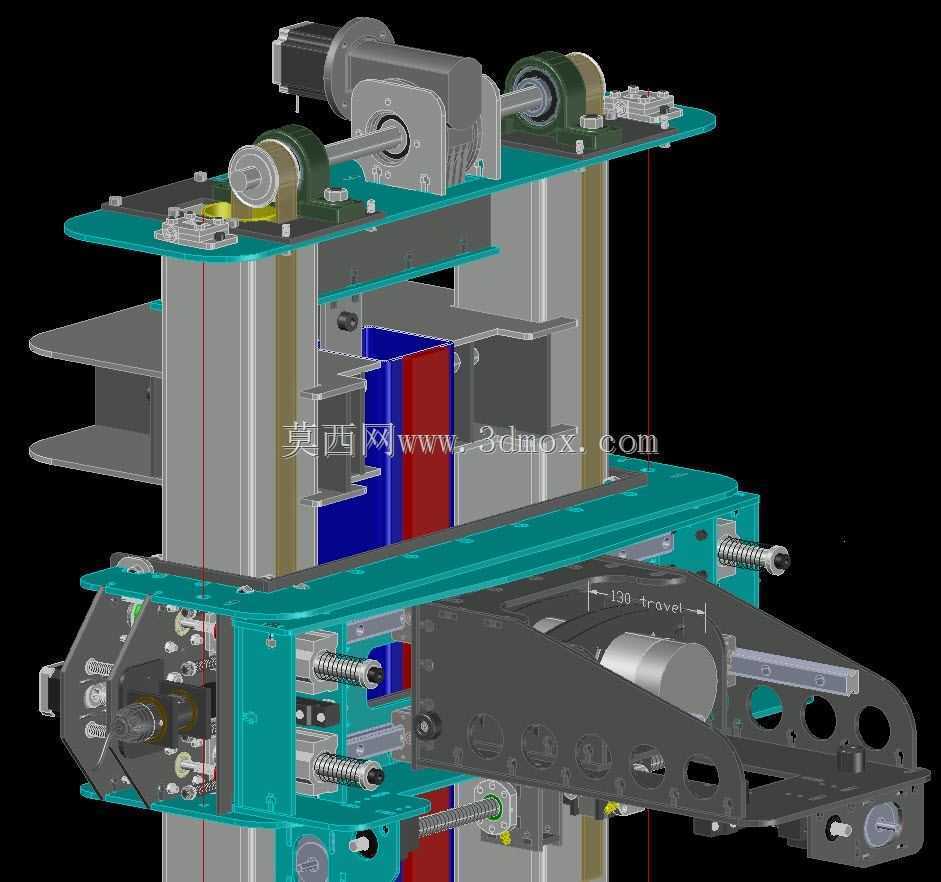

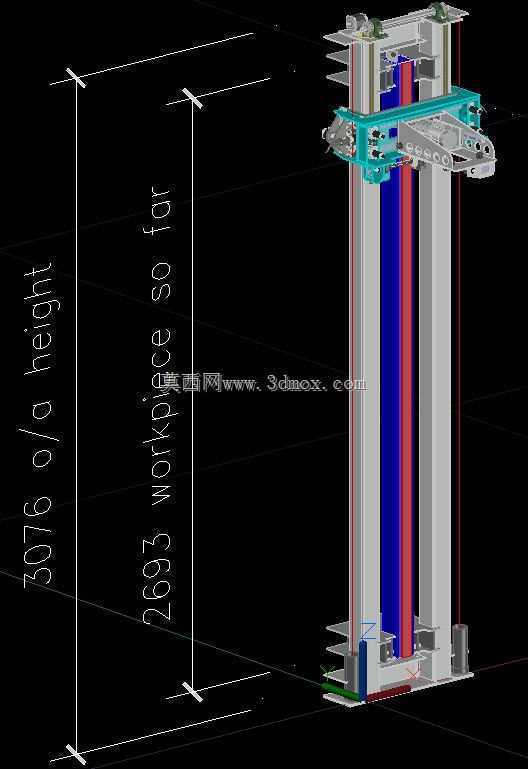

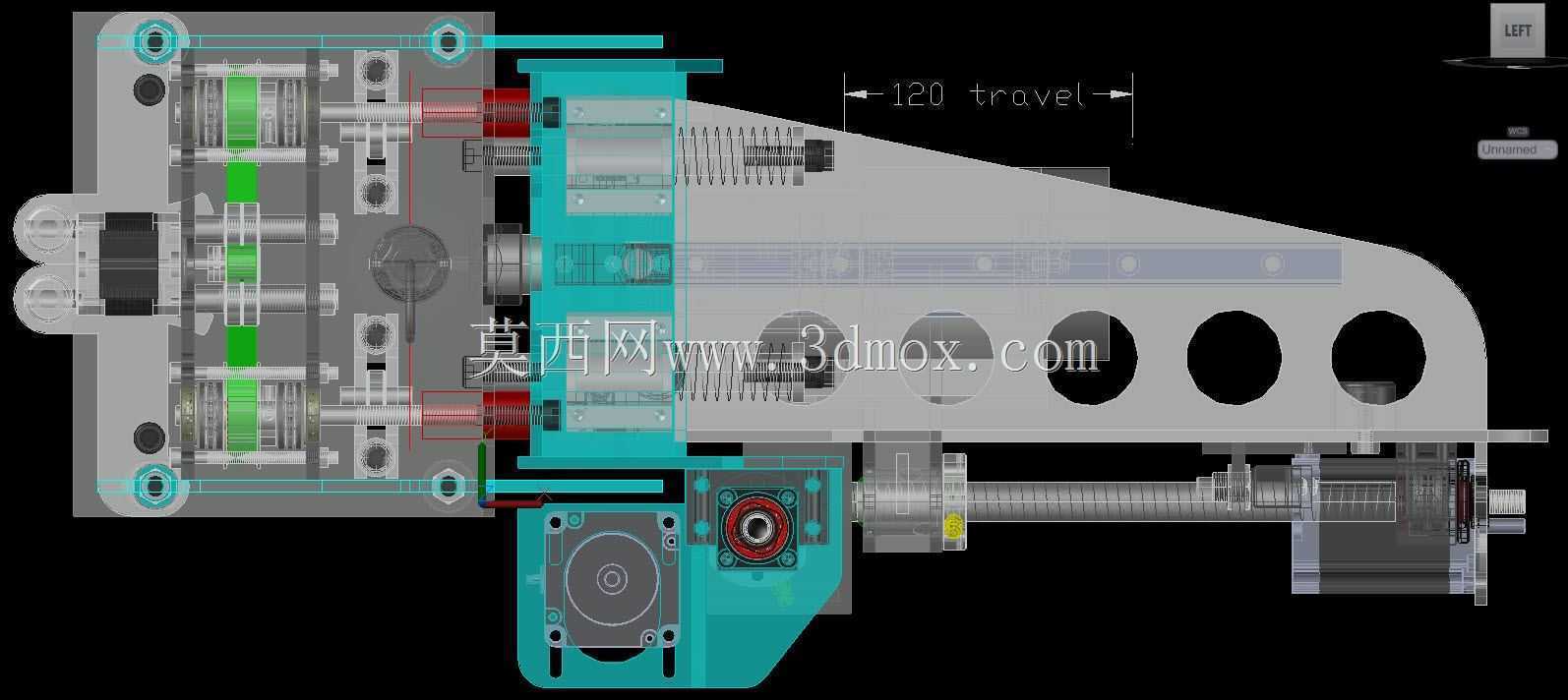

在非标自动化生产线搭建、重型桁架结构装配、长距离直线传动机构布设的场景中，圆形钢管作为高性价比的承重构件被大量使用，但圆形管材的曲面特性，导致直线导轨无法直接贴合安装，必须在管材对应位置铣削出连续、平面度达标的安装基准面，这款设备正是针对这一加工痛点开发的专用加工装置。区别于传统大型铣床需要将长钢管吊装转运至机床工作台、反复找正装夹的繁琐流程，这款设备采用抱箍式挂载结构，可直接套装固定在待加工的钢管外侧，无需移动重型管材，就能沿管材轴向进给完成平面铣削作业，尤其适合现场施工、大长度管材无法进入常规加工车间的作业场景。设备核心加工单元采用双悬置金属丝作为平面基准参照，配合刀具进给机构的微调结构，可将加工平面的平面度控制在微米级，同时能保证同一管材上多段安装面的共面度要求，避免后续直线导轨安装出现卡滞、传动精度不足的问题。设计阶段充分考虑了现场校准的便利性，结构预留了激光校准、视觉对中的安装接口，操作人员可借助网络摄像头、激光水准仪等常规校准工具，快速完成刀具与基准面的对中调试，无需依赖高价专用校准仪器，大幅降低了现场使用门槛。设备的进给传动采用丝杆加直线导向的组合结构，两侧对称布置的弹簧缓冲组件可抵消铣削过程中的振动，避免加工面出现振纹，加工行程覆盖常规直线导轨单段安装的长度需求，整体机架采用铝型材与钢板拼接的结构，在保证结构刚性的前提下控制了设备自重，方便人工转运与现场装夹。设备的安装边界充分适配不同外径的常规工程用钢管，抱夹位置设置了可调式锁紧结构，可在一定范围内适配不同管径的加工需求，无需更换整套夹持工装；刀具主轴的高度调节行程可满足不同铣削深度的加工要求，从0.1mm的精修面到数毫米的粗铣平面都能适配，加工过程中设备沿钢管轴向的滑动依托底部的导向轮结构，进给过程平稳无卡滞，可有效保证长距离加工面的直线度。针对加工过程中的排屑问题，设备结构预留了排屑间隙，铣削产生的铁屑可直接从机架间隙掉落，不会堆积在传动机构内影响运行精度，日常维护仅需定期给导向部件加注润滑脂即可，无需复杂的保养流程。
