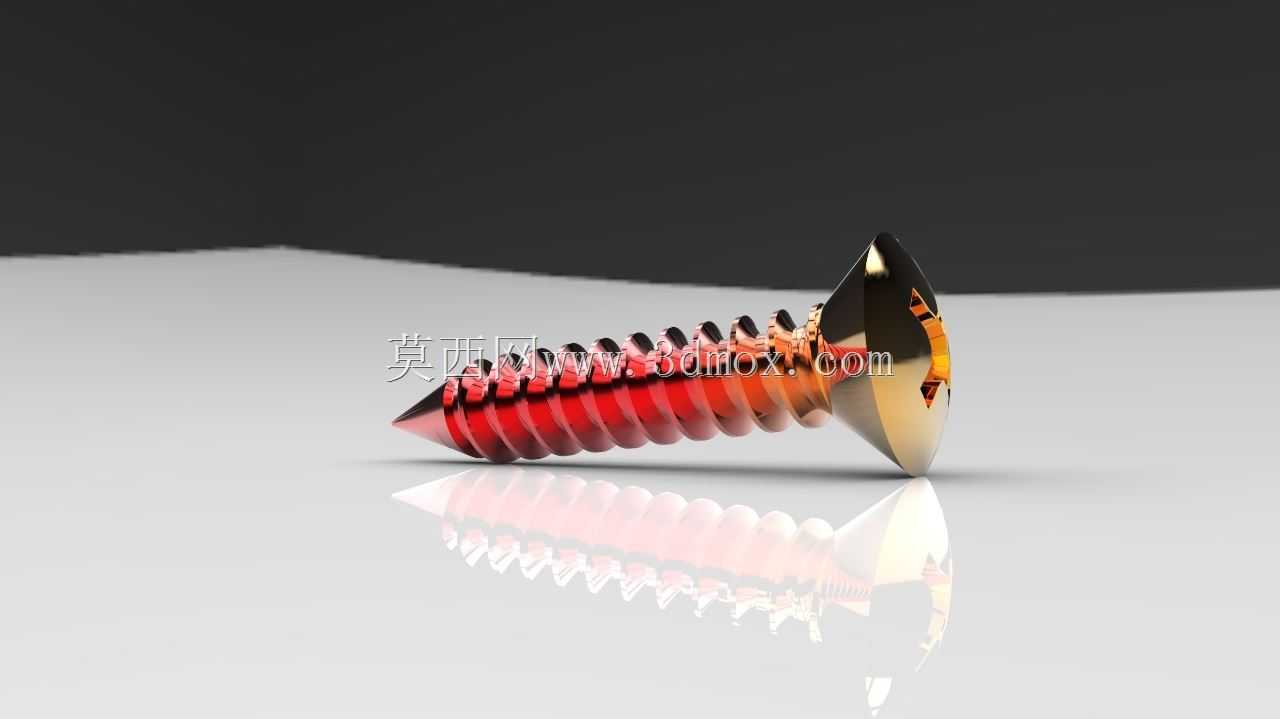

十号椭圆头十字传动木螺钉结构设计

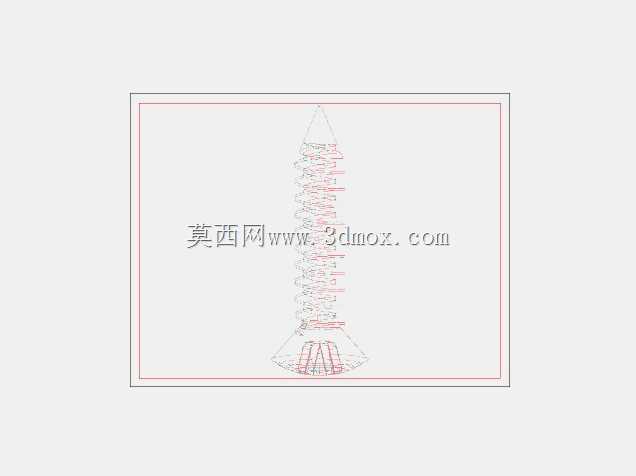

这款十号椭圆头十字传动木螺钉，是面向木质构件紧固场景开发的标准连接件，在家具组装、木屋搭建、装饰装潢、户外木作等场景中有着极高的使用频次。不同于机螺钉适配预制内螺纹的装配逻辑，木螺钉依靠自身带切削角度的螺纹，在旋入木材过程中可自主挤压出适配的啮合螺纹，无需提前攻丝，大幅降低现场装配的工序复杂度。从结构设计逻辑来看，椭圆沉头的造型并非单纯的外观考量，头部锥面角度经过反复校核，旋入到位后可完全沉入木材预制的沉孔内，保证装配面平整无凸起，既避免突出的头部剐蹭人员或其他构件，也能让被连接件表面保持整洁美观，适配对外观平整度有要求的木作场景。头部的十字传动槽采用通用十字批头适配的槽型设计，槽深与槽宽经过公差匹配，既保证批头卡入后有足够的传动扭矩承受能力，减少拧入过程中滑牙脱批的概率，也适配市面绝大多数常规手动、电动螺丝刀批头，现场装配无需准备特殊专用工具，降低工具适配成本。螺杆部分的螺纹采用大螺距、深牙型的设计，牙侧角度经过优化，旋入木材时可减少对木质纤维的切断破坏，让挤压形成的内螺纹保持足够的纤维握持力，避免装配后出现松脱、滑牙的问题；螺纹从靠近尖端的位置起始，尖端做了收窄的导向处理，对准预制的导向孔后可顺利切入木材，不需要过大的轴向顶紧力就能完成旋入，降低装配时的劳动强度，也能避免斜向拧入导致的木材开裂问题。从安装边界来看，这款螺钉适配的木质构件涵盖松木、杉木、桉木等常见软木，以及经过密度处理的部分硬木板材，装配前需根据被连接件总厚度选择对应长度规格，预制导向孔的直径需略小于螺杆螺纹大径，深度略大于螺钉旋入深度，避免硬木装配时因木材内应力过大出现开裂；头部沉孔的直径与深度需匹配椭圆头的外形尺寸，保证头部完全沉入后与构件表面齐平，若用于户外木作场景，可搭配防水垫片使用，减少雨水顺着螺纹缝隙渗入木材内部导致的腐朽问题。在实际设备装配场景中，这类木螺钉也常用于木质工装夹具、木质包装箱体、设备木质防护外罩的紧固连接，相比钢钉连接，它具备可拆卸反复装配的优势，后期维护调整时可直接拧出重新紧固，不会像钢钉拆除时对木材造成大面积破坏；螺纹的啮合深度足够，承受横向剪切力与轴向拉拔力的表现远优于普通钢钉，在有一定振动的设备木质构件连接场景中，也能保持长期的紧固可靠性，不会轻易出现松脱移位的问题。建模过程中对螺纹牙型、头部槽型、过渡圆角都做了精准的公差还原，可直接用于装配干涉校验、紧固件选型模拟，也能作为木作装配工艺演示的数字模型使用。
