发电机配套机油冷却器结构设计

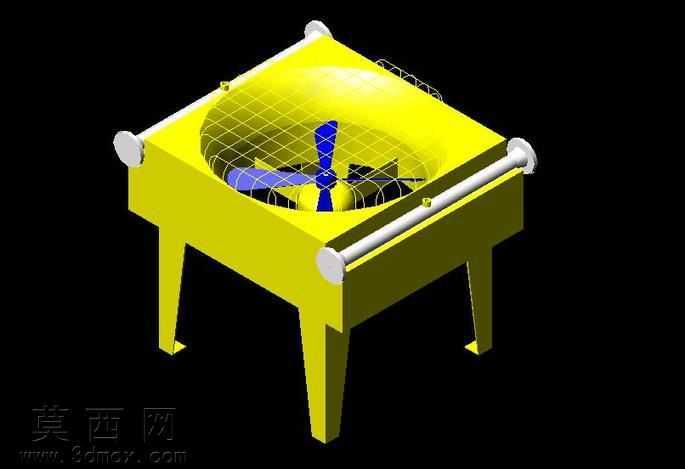

本作品为发电机配套使用的机油冷却器三维模型，采用风冷式散热结构设计，整体建模过程严格遵循工业换热设备的设计规范，在三维建模阶段先完成主体支撑框架的参数化搭建，确定方形壳体的整体轮廓与四条支撑支脚的安装定位，保证设备放置的结构稳定性。建模过程中对顶部导风罩采用曲面建模方式，还原导风区域的弧形导流结构，确保气流能够集中导向散热核心区域；内部轴流风扇组件采用实体建模完成叶片的曲面弧度设计，匹配导风罩的内径尺寸，还原风扇运转时的气流导向路径。两侧的流体连接管路采用圆柱特征配合端部接头结构建模，还原机油进出的接口形态，保证管路与壳体的装配定位准确。材质渲染阶段，主体壳体与支脚赋予亮黄色金属漆面材质，模拟工业设备常用的防护涂层质感；风扇叶片赋予深蓝色工程塑料材质，区分内部运动部件与外部固定结构；连接管路赋予银白色金属材质，端部接头做哑光金属质感处理，导风罩防护网采用细金属丝网格材质，还原防护结构的通透视觉效果。结构设计上采用顶部吸风的风冷散热逻辑，导风罩的弧形曲面能够减少气流紊流，支脚的高度设计预留了底部气流流通空间，两侧管路的横向布置方便外接机油循环管路，整体结构紧凑，适配发电机的安装空间需求。建模过程中对各零部件的装配间隙做了合理预留，还原实际产品的装配关系，所有特征均采用可编辑的参数化特征搭建，方便后续根据不同功率发电机的散热需求调整壳体尺寸、风扇规格与管路通径，模型渲染阶段采用黑色背景突出设备主体结构，光影效果清晰展现各部件的结构层次与装配关系，直观呈现风冷式机油冷却器的整体构造与工作布局。
