石油运输油轮三维结构设计模型

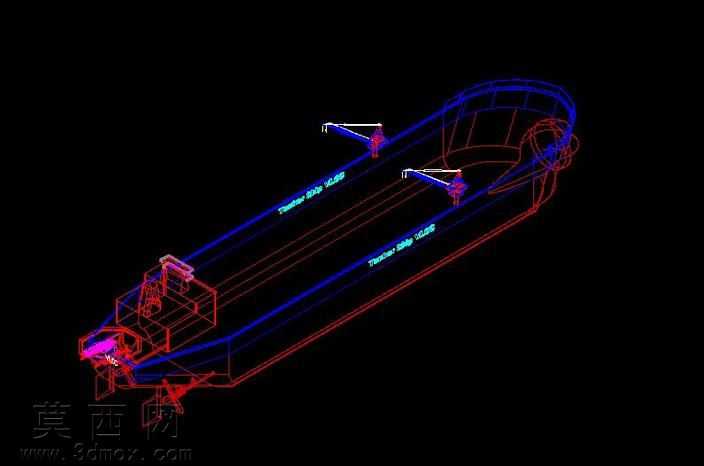

本模型为石油运输专用油轮的三维结构设计成果，建模阶段采用线框可视化模式呈现整体构造，通过红蓝双色线框区分船体不同层级的结构部件，清晰展现油轮的整体轮廓与内部布局逻辑。建模过程中首先确定油轮的主尺度参数，依次完成船首流线型外板、中部平行中体货油舱段、船尾推进区域的结构搭建，精准还原油轮作为液货运输船舶的长艏楼、宽货舱的典型形态特征。模型中对货油舱区域的分隔结构、甲板上的装卸油作业设施、船尾的舵系与推进器安装位都做了对应结构表达，线框展示模式下可直观观察到船体各部分的空间位置关系，无需实体渲染即可清晰辨析船体线型的流畅度，验证船体结构设计的合理性。设计思路围绕油轮的石油运输功能展开，重点保障中部货油舱的空间利用率与船体航行的水动力性能，船首部分采用前倾式艏柱设计降低航行兴波阻力，船尾部分预留充足的动力系统安装空间，甲板区域的管线排布与作业点位都按照实船作业需求做了对应布局。建模过程中严格遵循油轮的结构设计规范，对船体的横向强框架、纵向桁材等主要承力结构的位置做了精准定位，线框模式下可直接查看各结构件的连接关系，便于后续开展结构强度校核、舱容计算等设计验证工作。模型同时兼顾了外观辨识度与结构准确性，既还原了油轮区别于其他货船的外形特征，也完整呈现了内部核心舱室与结构的布置逻辑，可用于船舶设计教学、油轮结构认知、相关运输装备方案展示等场景，为油轮的设计优化、结构分析提供直观的三维可视化参考。
