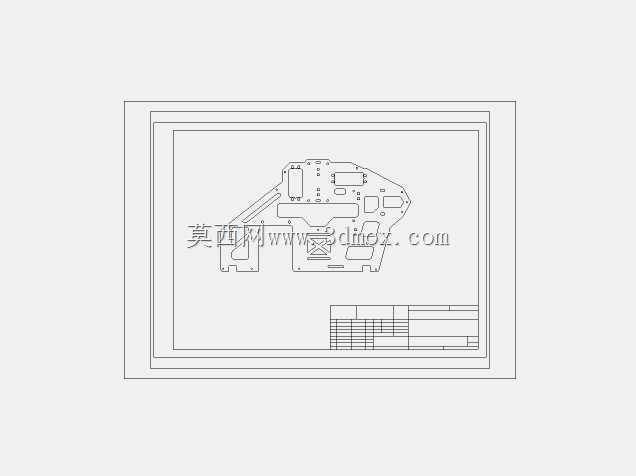

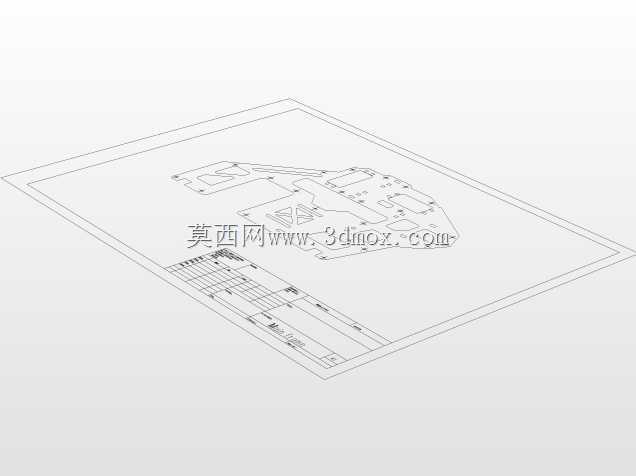

Trex500esp直升机碳纤维主机架结构

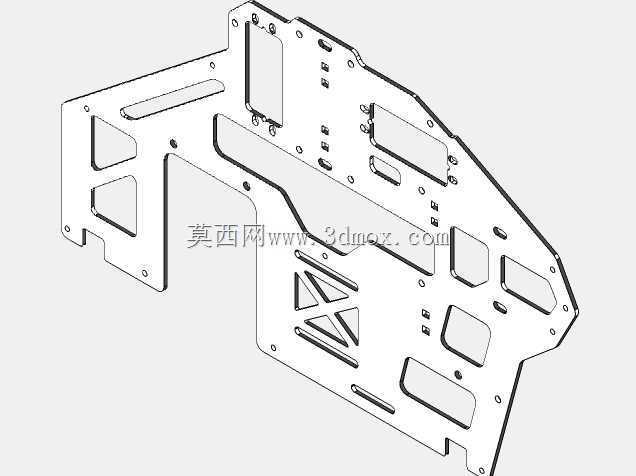

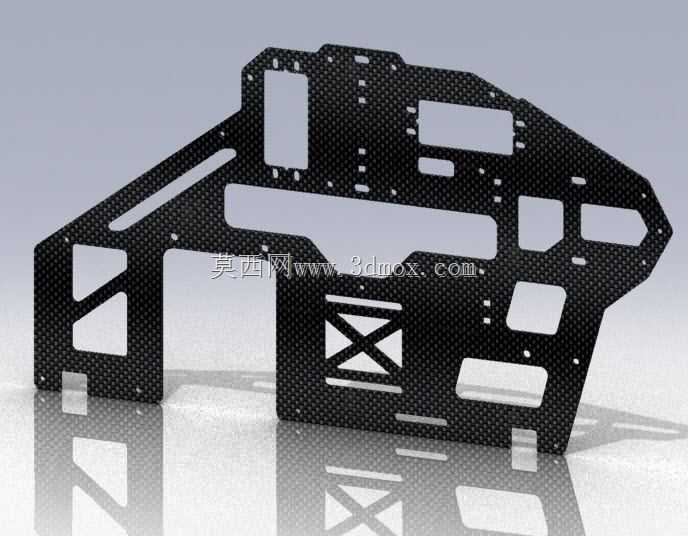

该构件为500级电动遥控直升机的核心承载主机架，采用碳纤维板材经CNC精密切割成型，是整机组装的核心基准载体，承担全机载荷传递、部件定位安装的核心作用。在航模直升机的实际飞行场景中，主机架需要承接主旋翼转动产生的交变振动载荷、尾传动系统的扭矩反作用力、飞行姿态调整时的瞬时冲击载荷，同时为所有机载部件提供精准的安装定位基准，其结构刚度、安装位精度直接决定整机飞行的稳定性与操控响应精度。设计阶段优先考虑载荷路径的合理分布，主体采用一体化板式结构，通过大尺寸镂空设计在保证结构刚度的前提下最大限度降低构件自重，避免不必要的重量冗余影响整机推重比；不同区域的镂空形状经过受力优化，在主轴承载位、舵机安装位、飞控固定位等核心受力区域保留足够的实体材料宽度，非受力区域则通过异形开孔切除多余材料，兼顾减重与结构强度需求。构件上预留的各类安装孔位经过公差匹配设计，主旋翼主轴安装孔、舵机固定孔、电池安装位、电调固定位、接收机安装槽的位置精度控制在0.1mm级，确保各部件组装后无装配应力，避免飞行过程中因安装错位产生的异常振动。两侧对称的安装耳片用于连接机身侧板、起落架固定座与尾管夹持组件，安装边界严格匹配500级直升机的通用组装尺寸，可直接适配同级别机型的标准改装配件，无需二次打孔修配。构件表面的碳纤维纹理为材料本身的铺层结构，铺层方向经过受力计算优化，可有效抵抗飞行过程中产生的弯折与扭转载荷，避免长期交变载荷下出现结构形变。机架中部的大尺寸镂空区域同时兼顾电调、电池的散热需求，飞行过程中产生的气流可直接穿过镂空区域带走电子设备工作产生的热量，避免高温堆积影响电子元器件工作稳定性。设计时还充分考虑了维护拆装的便捷性，各部件安装位预留了足够的工具操作空间，日常维护更换舵机、调整传动间隙时无需完全拆解整机结构，可直接在机架上完成对应部件的拆装调试，大幅降低外场维护的操作难度。
