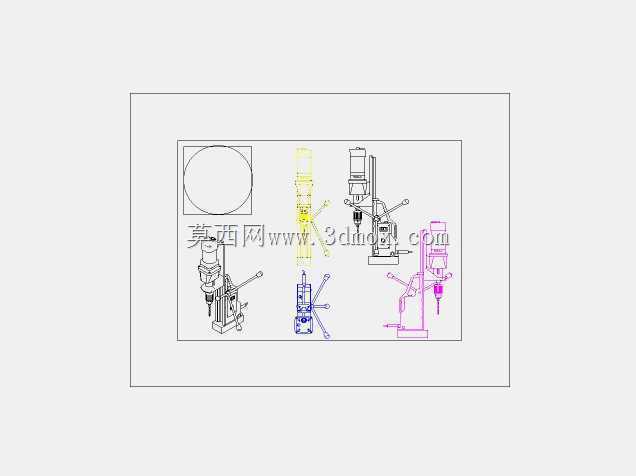

便携式磁座钻孔加工设备结构设计

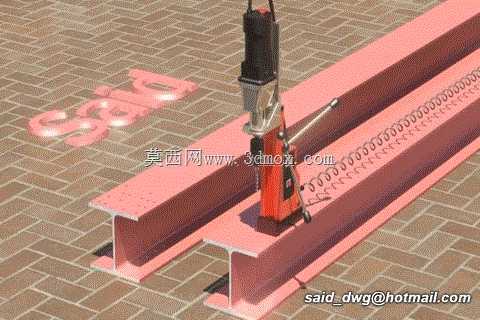

这款钻孔设备主要面向钢结构现场施工、型钢二次加工、设备安装检修等场景设计，区别于固定式台钻与大型摇臂钻，它无需复杂的工件装夹与固定工位，依靠自身磁座的吸附力即可稳固附着在待加工的型钢、钢板表面作业，尤其适合高空作业、狭小空间内的钻孔工序，能大幅降低现场加工的工件转运成本，解决大型构件无法移动到固定钻床工位的加工难题。设备主体采用立式布局，上部为驱动电机单元，集成了动力输出与转速调节结构，可根据不同孔径、不同材质的加工需求匹配对应转速，避免钻头过热磨损或者进给阻力过大的问题。中部为进给操作机构，通过手动摇杆控制钻轴的垂直进给行程，操作时操作人员可根据钻头接触工件的阻力实时调整进给量，进给导轨采用直线导向结构，保证钻削过程中钻头的垂直度，避免孔位偏斜、钻头崩断的问题。下部为磁座吸附单元，通电后可产生强磁吸附力，牢牢贴合在铁磁性工件表面，吸附力足以抵消钻削过程中的轴向反力与振动，保证加工过程中设备不会移位，磁座底部做了平整化处理，可适配表面存在轻微锈蚀、不平整的型钢表面，无需额外打磨处理即可快速固定。设备的设计过程中，优先考虑了现场作业的便携性，整体结构紧凑，重量控制在单人可搬运的范围内，无需额外吊装设备即可完成工位转移，机身侧面设置了辅助操作手柄，方便操作人员在高空或者狭窄位置扶持调整设备位置。钻轴部位配置了标准的夹具接口，可适配不同规格的麻花钻、空心钻等刀具，满足不同孔径的加工需求，设备的供电接口采用通用工业供电规格，现场接驳临时电源即可启动作业。从安装边界来看，设备作业时所需的垂直空间远小于固定式钻床，磁座的吸附面尺寸适配常见的H型钢、工字钢翼缘面宽度，无需额外制作安装底座，放置在工件表面接通磁座电源即可完成固定，钻轴的有效行程覆盖常规钢结构加工的常见板厚范围，进给操作摇杆的布置位置符合人体工程学，操作人员站在设备侧方即可完成进给操作，无需探身或者调整站位。设备的冷却结构采用内置式供液设计，钻削过程中可直接向钻头部位输送切削液，降低钻头工作温度，延长刀具使用寿命，同时减少钻削过程中的粉尘飞溅。整体结构没有冗余的外置部件，外壳采用高强度工程材质与金属结构结合的设计，可承受现场作业中的轻微磕碰，适合工地、车间等复杂作业环境下长期使用，在钢结构安装、桥梁施工、设备支架加工等场景下，可替代传统的手电钻作业，大幅提升孔位加工精度与作业效率，降低操作人员的劳动强度。
