桌面型龙门式数控雕刻加工设备结构

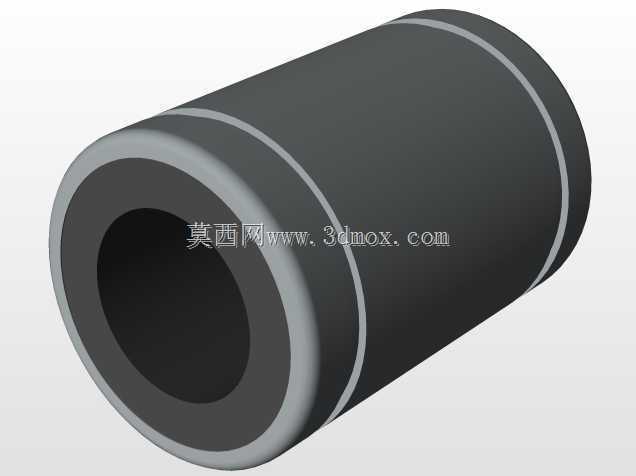

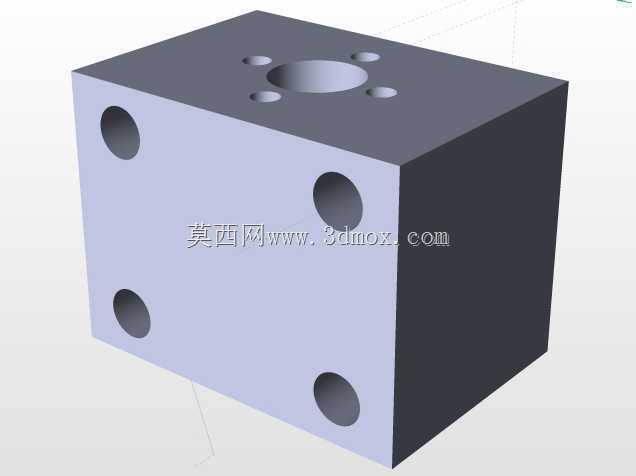

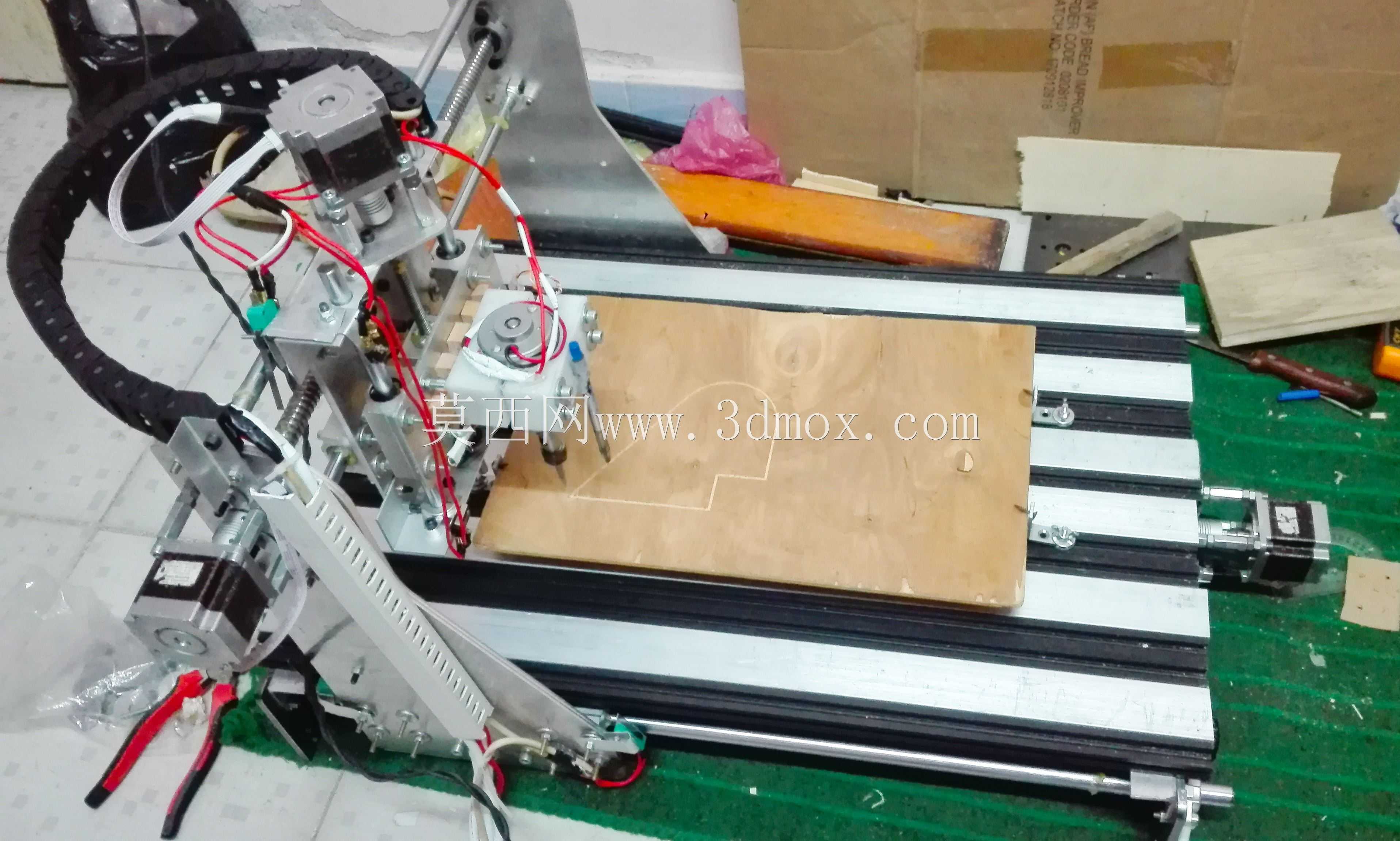

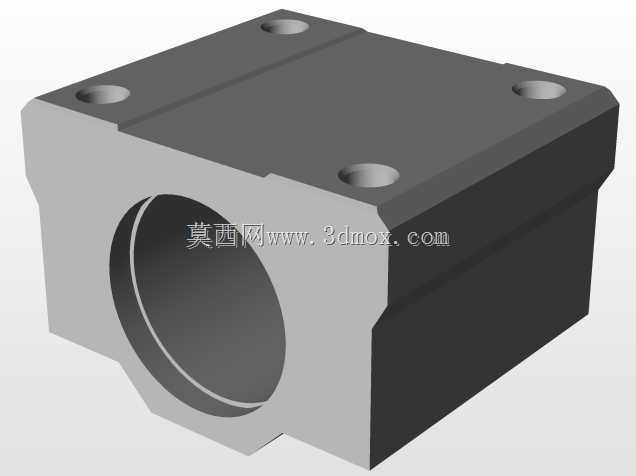

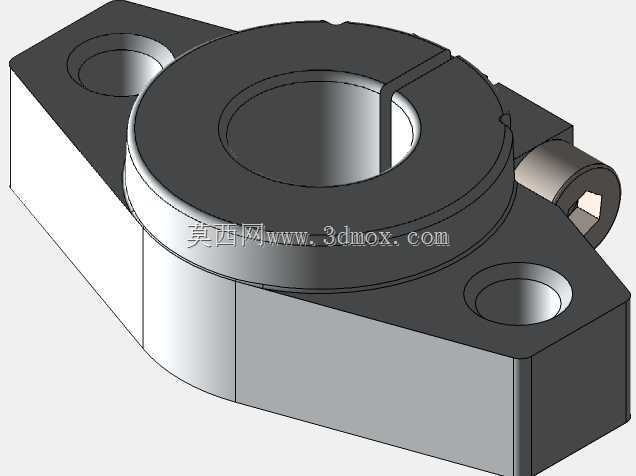

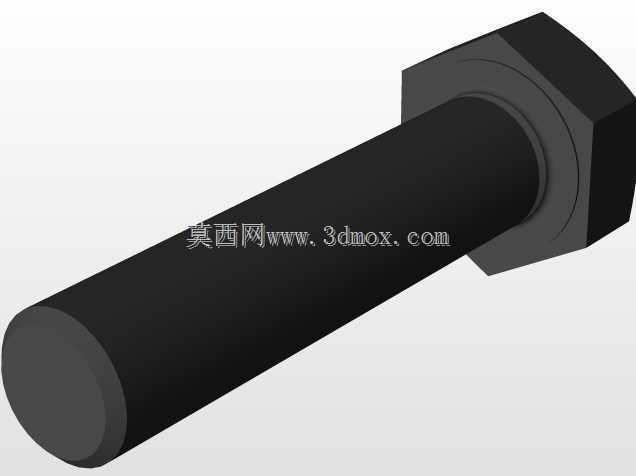

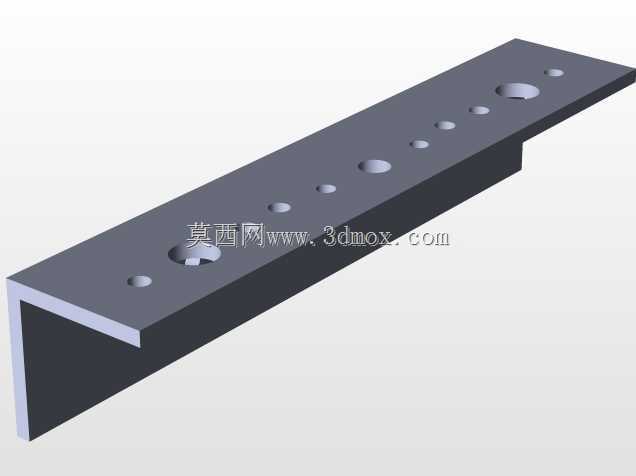

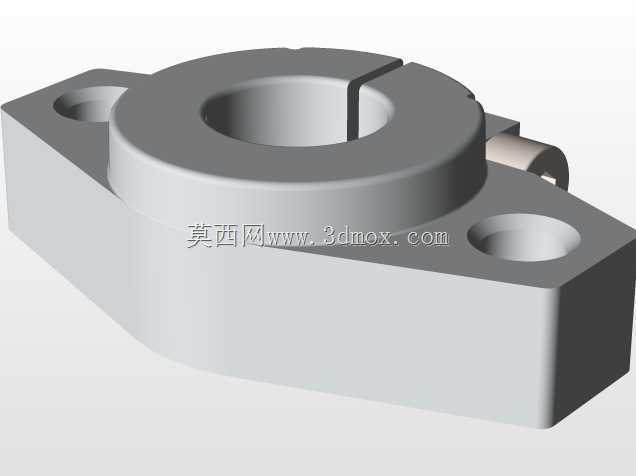

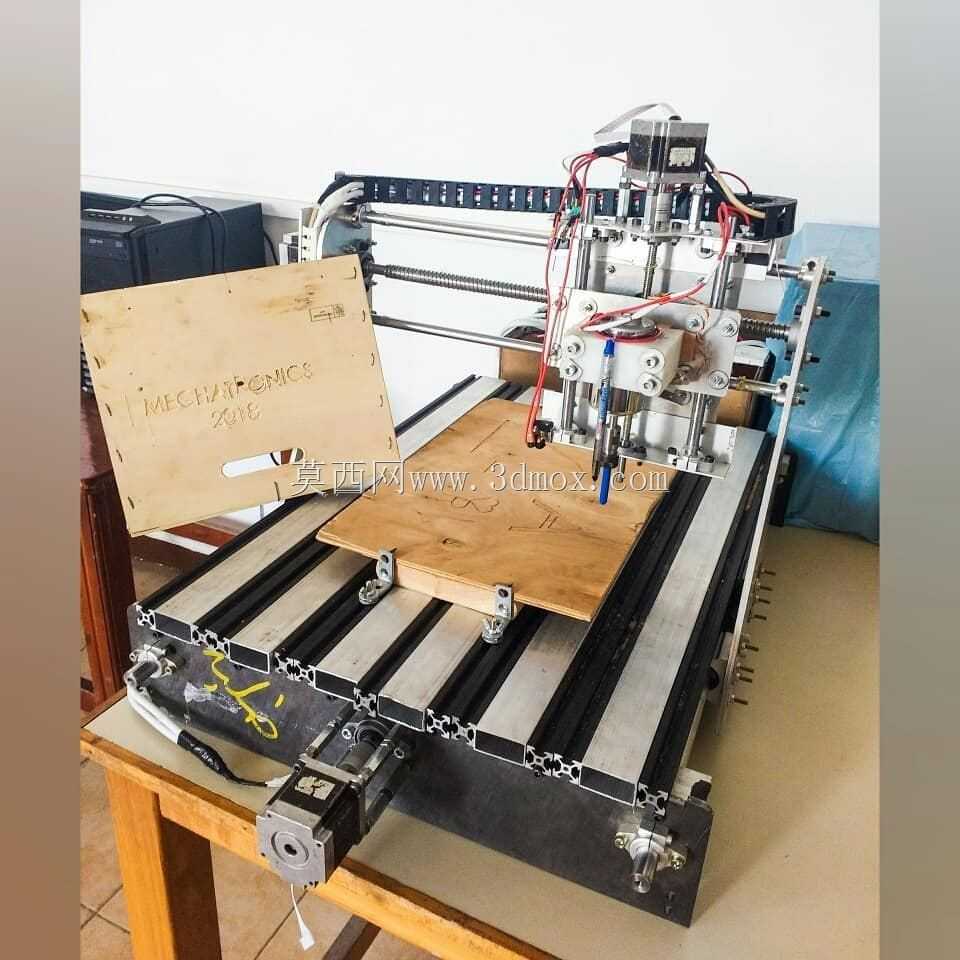

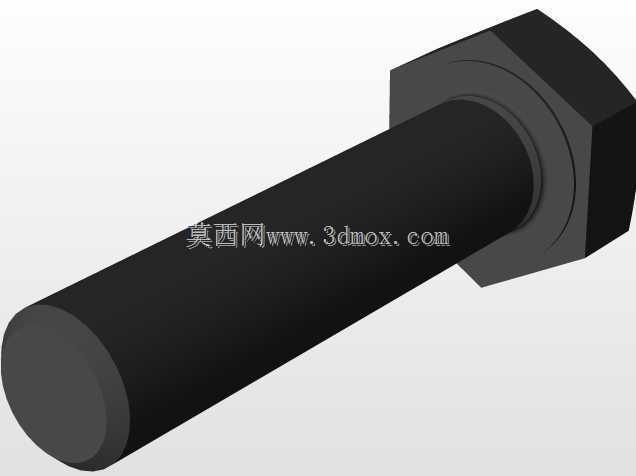

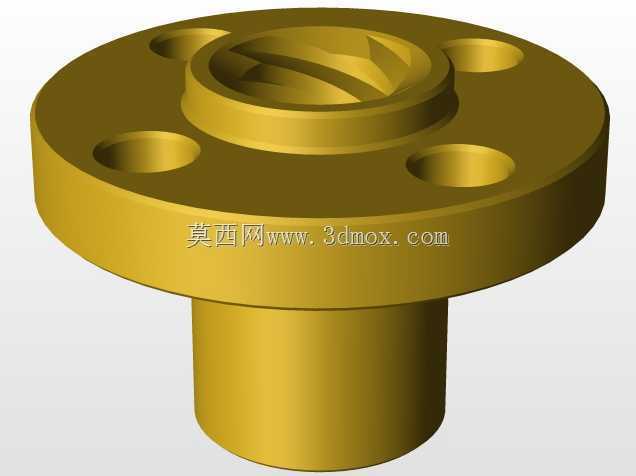

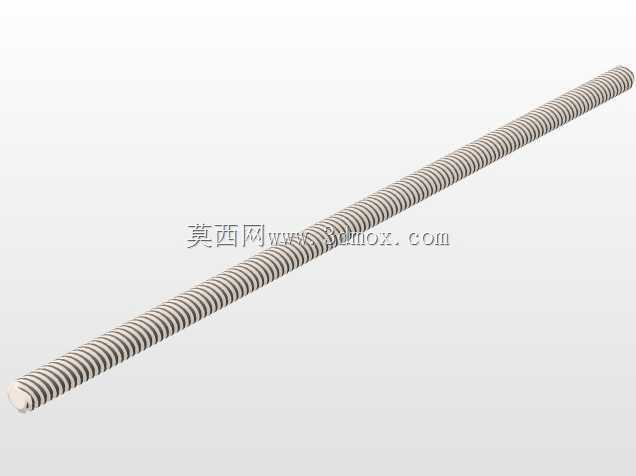

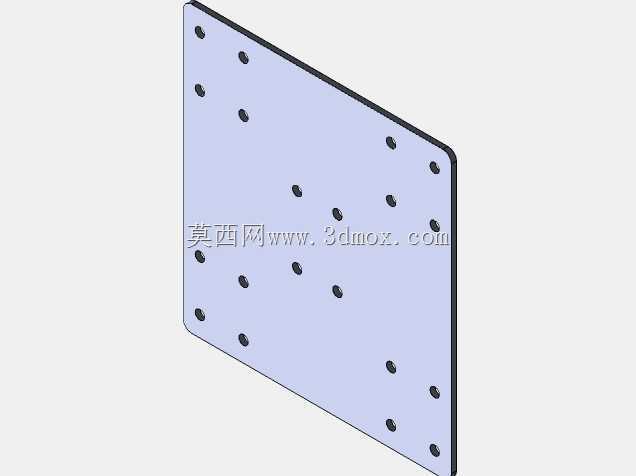

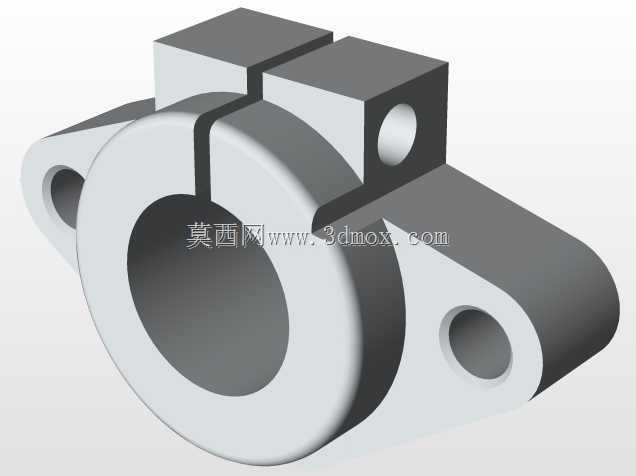

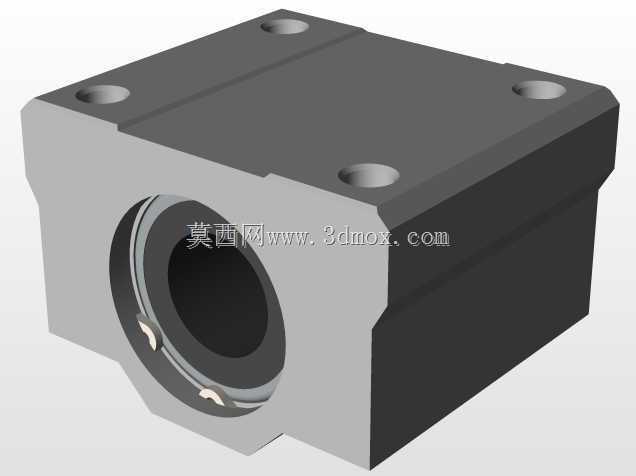

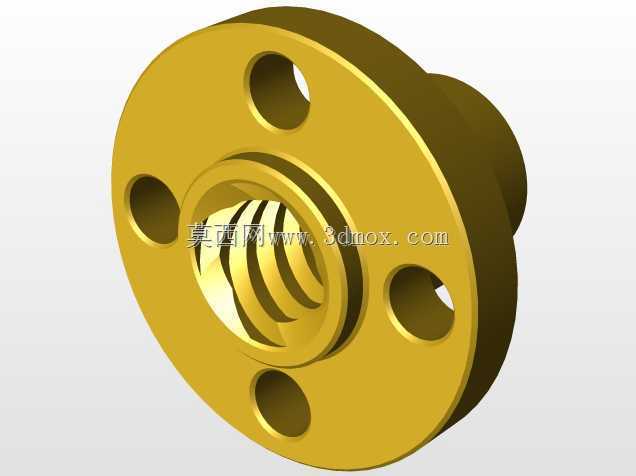

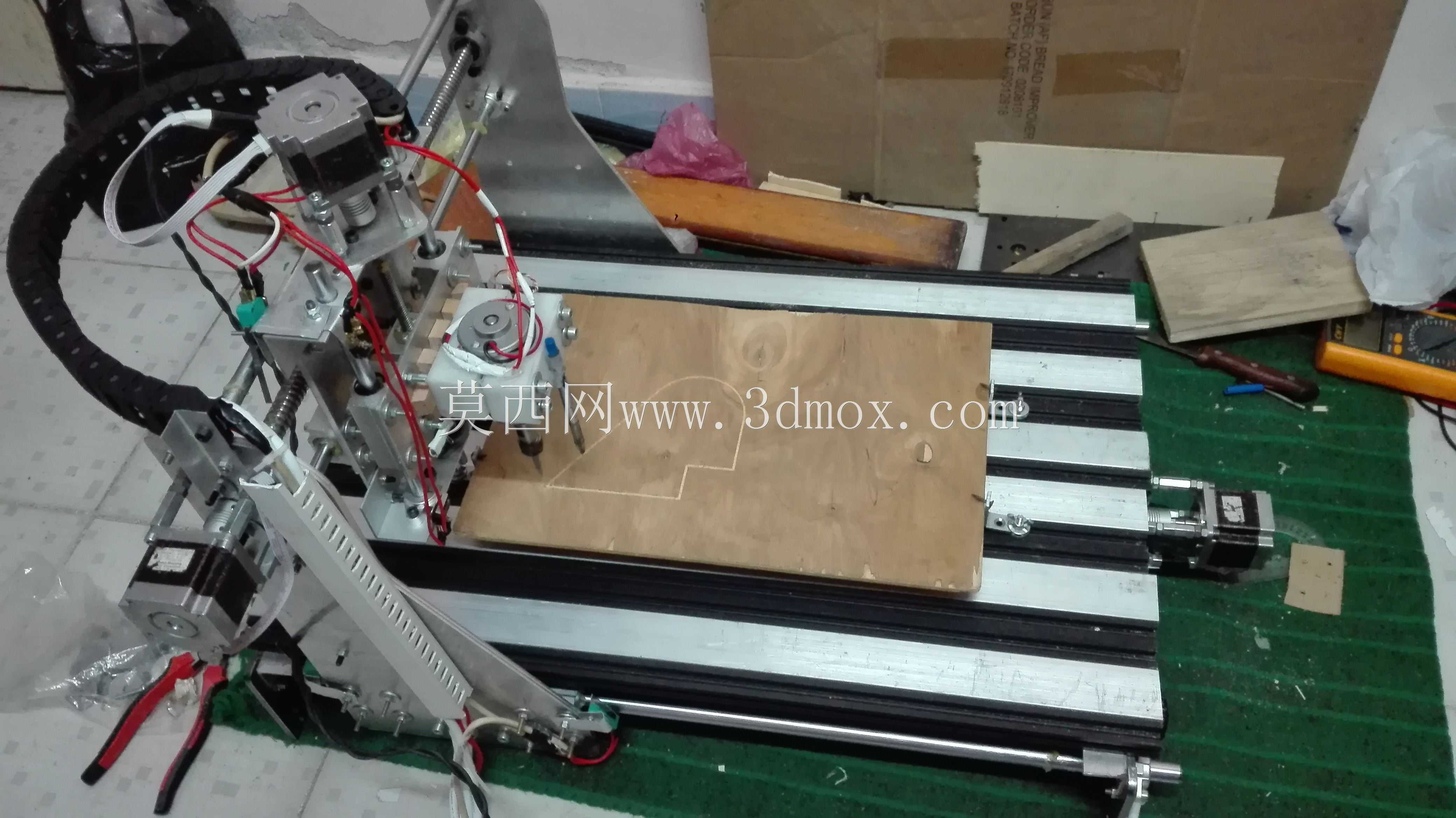

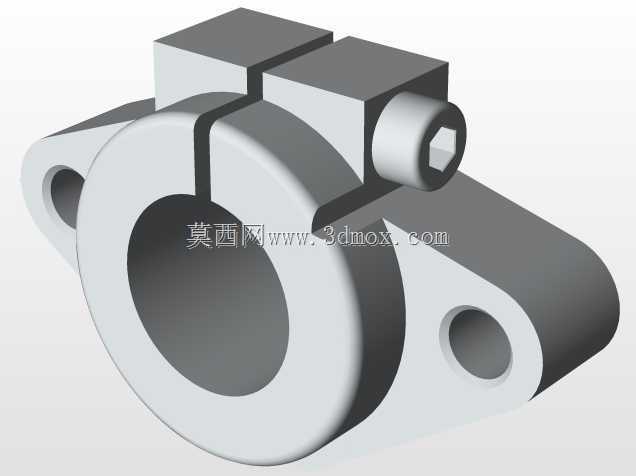

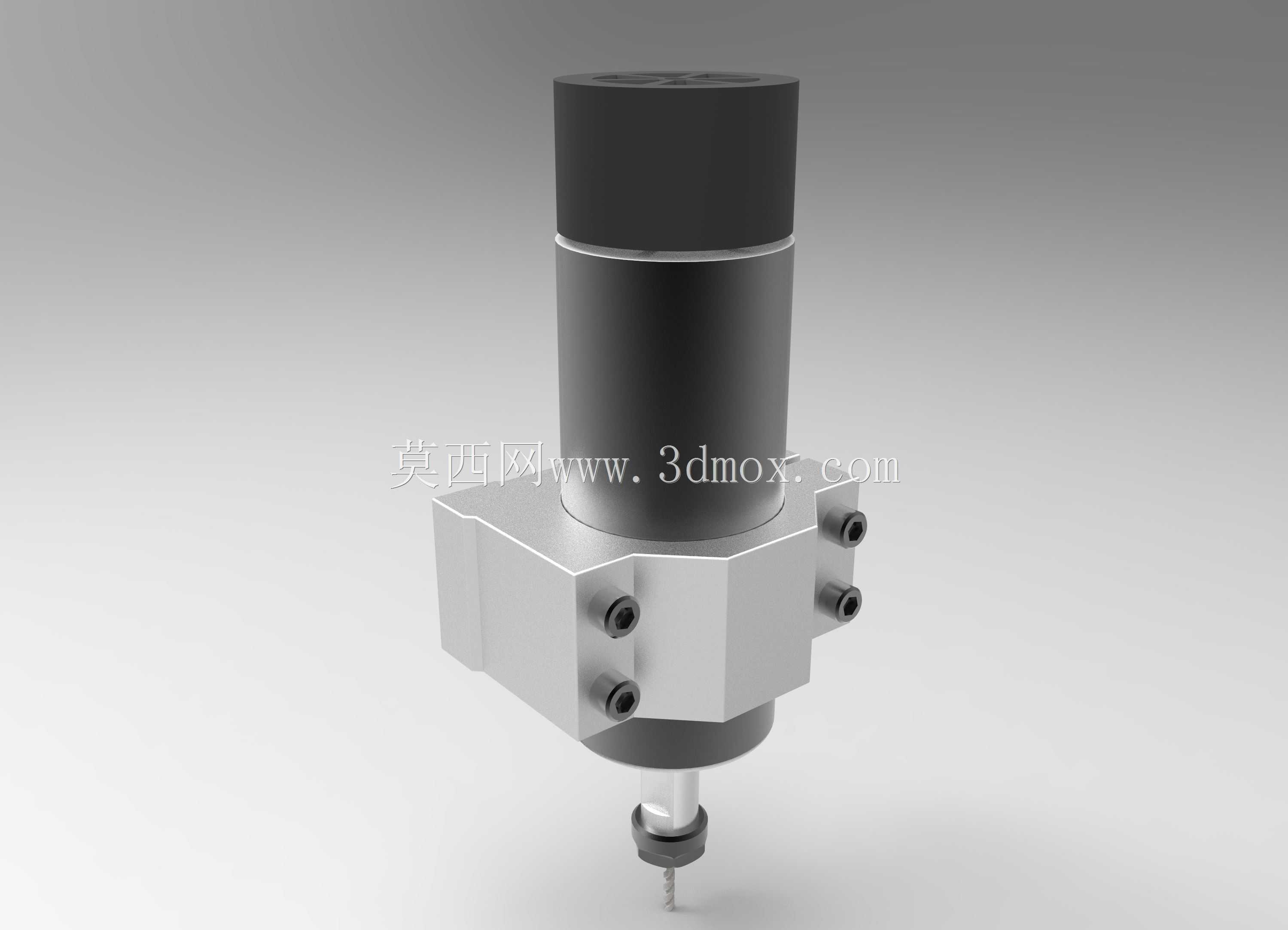

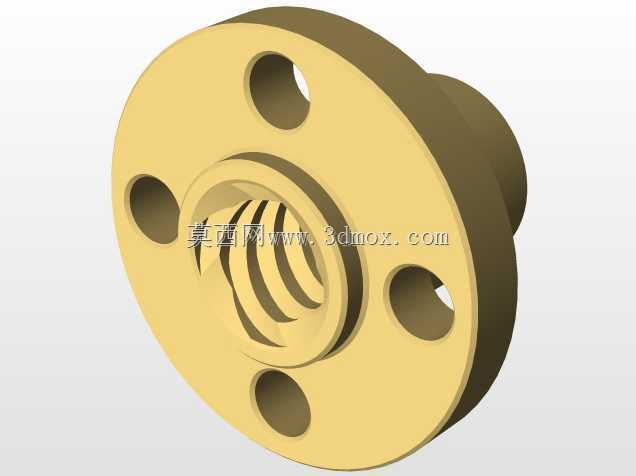

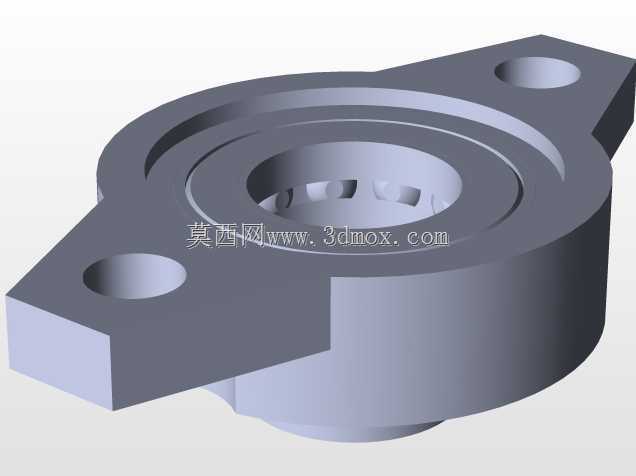

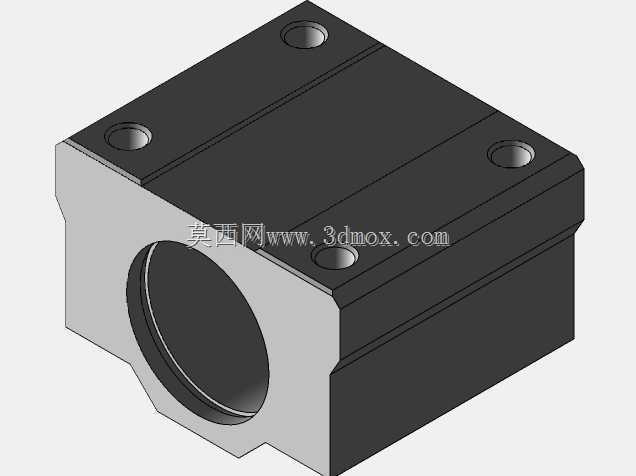

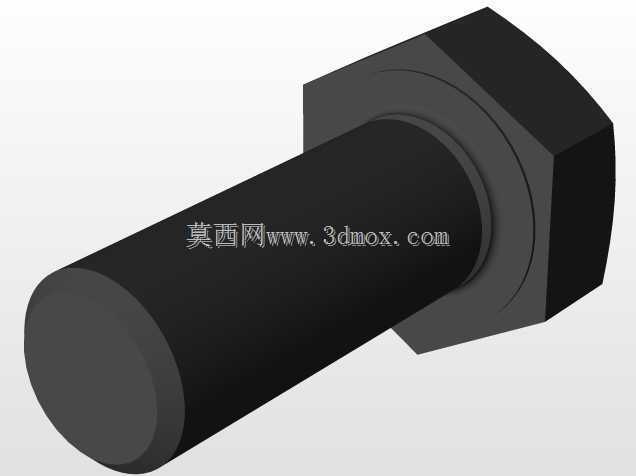

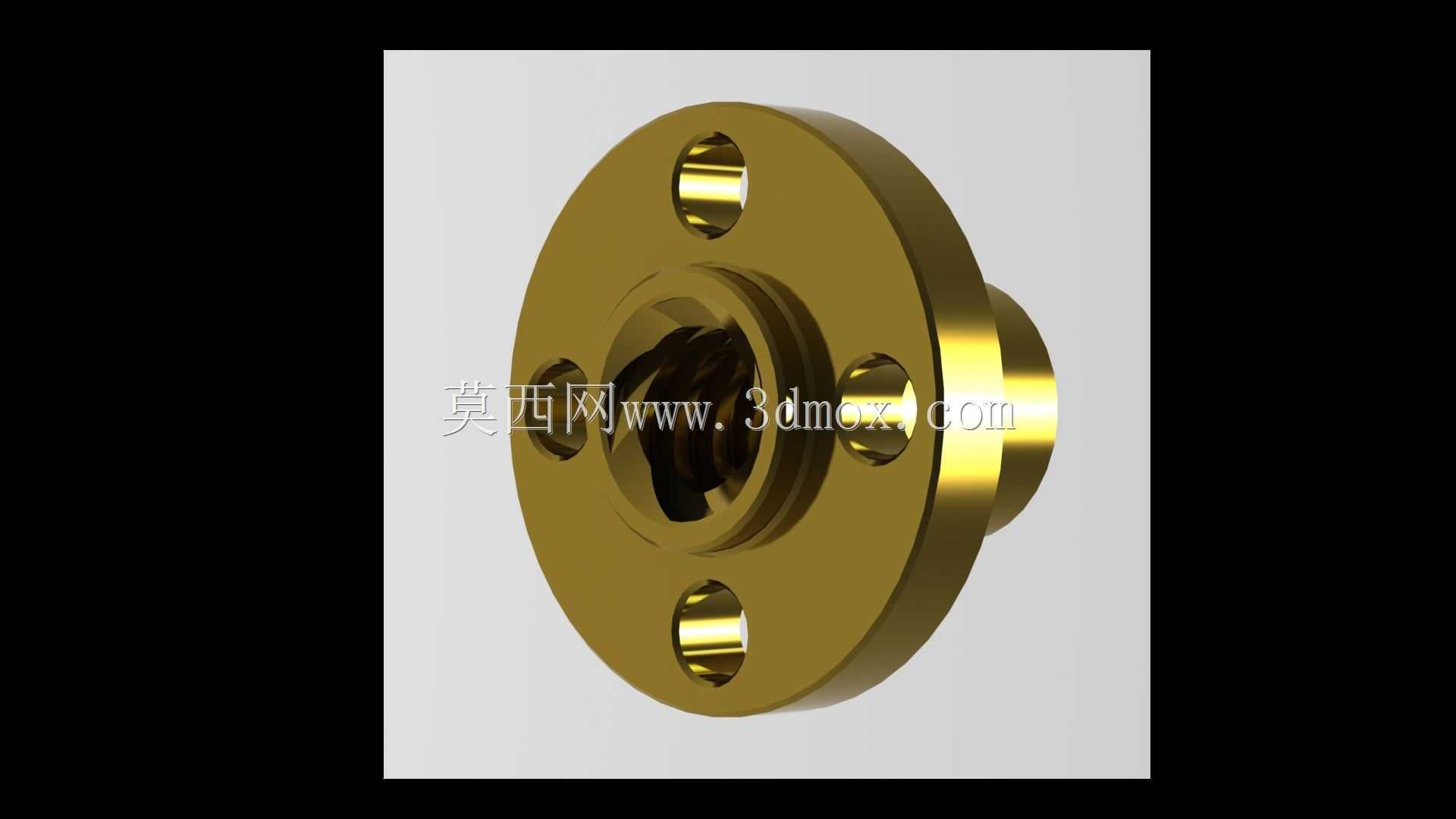

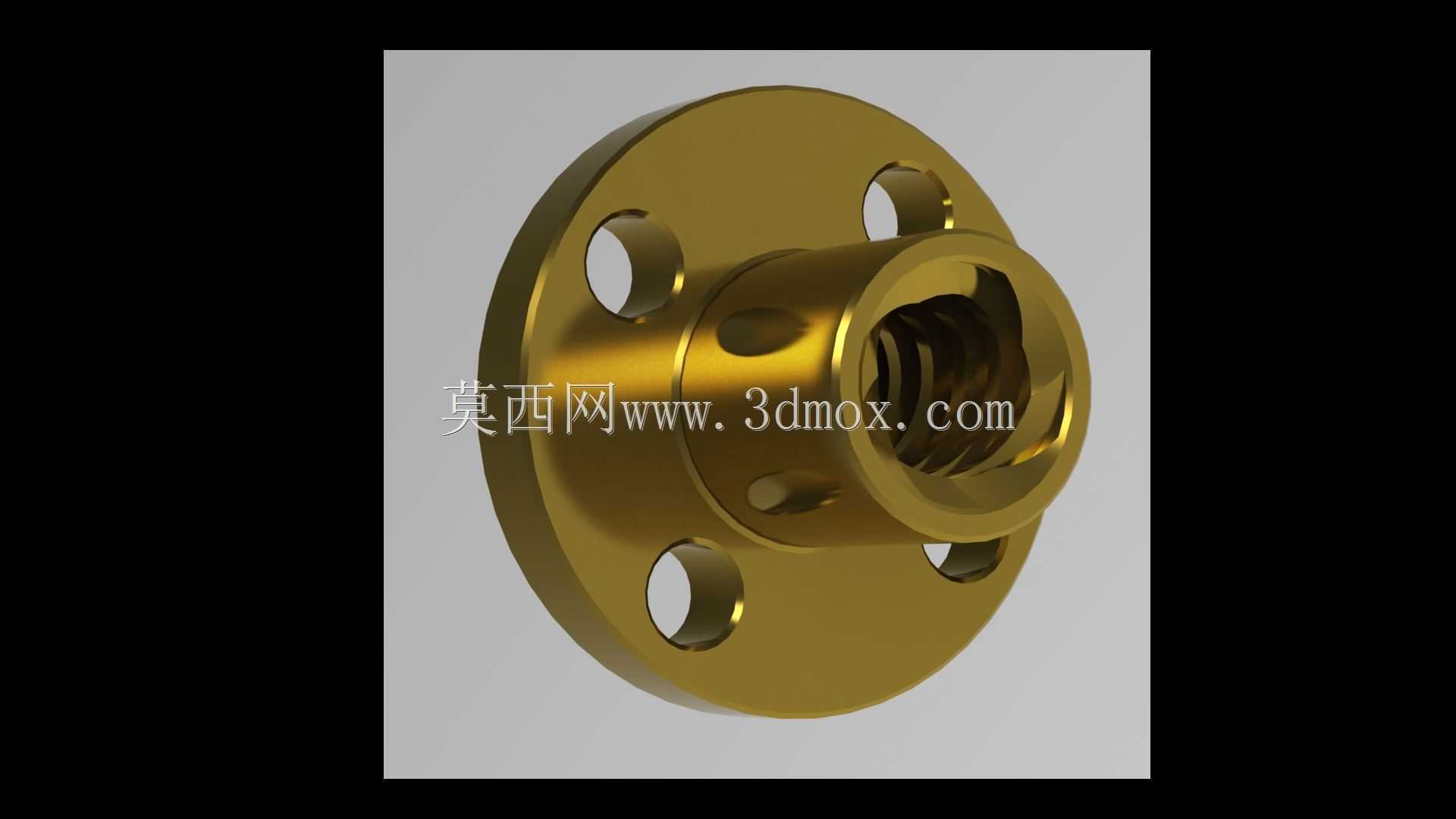

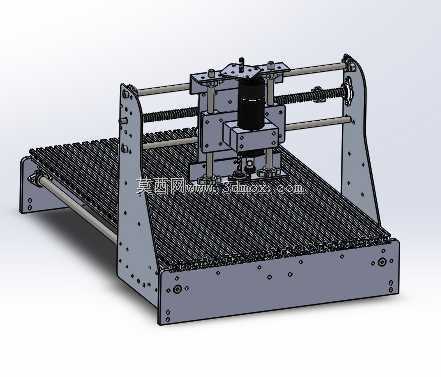

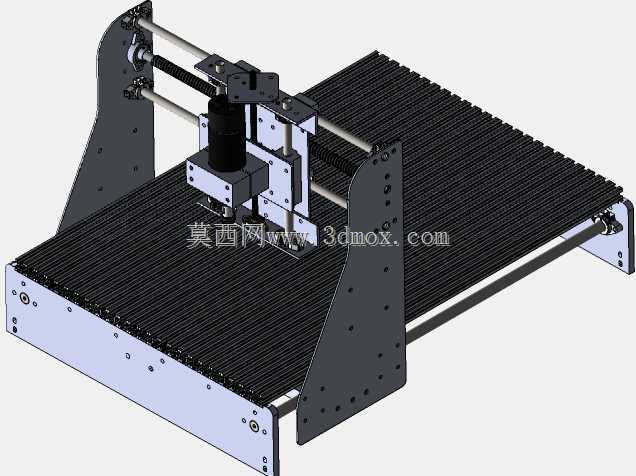

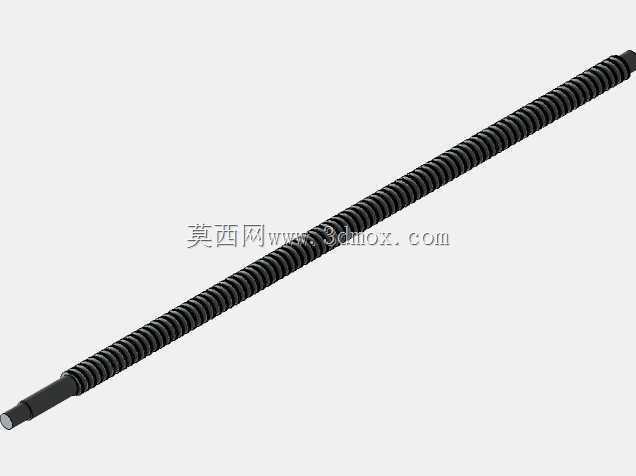

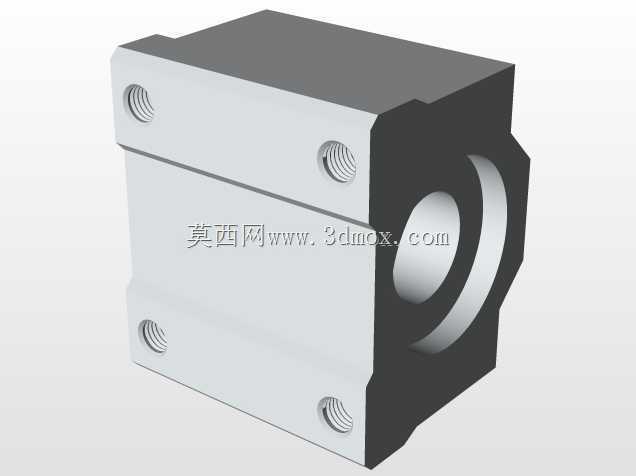

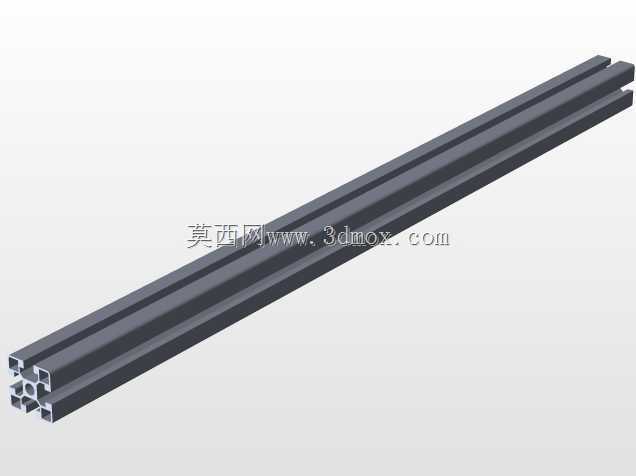

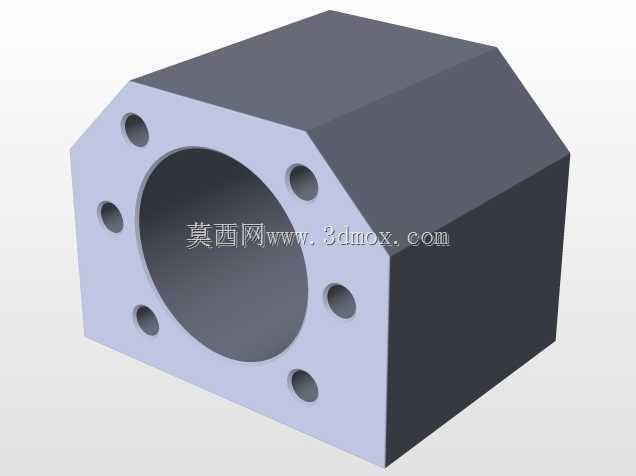

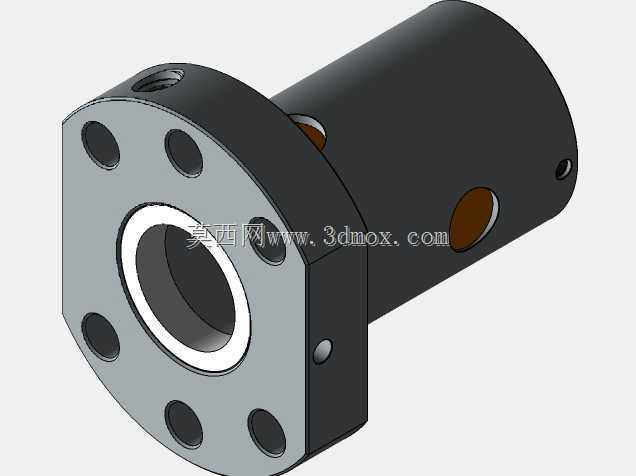

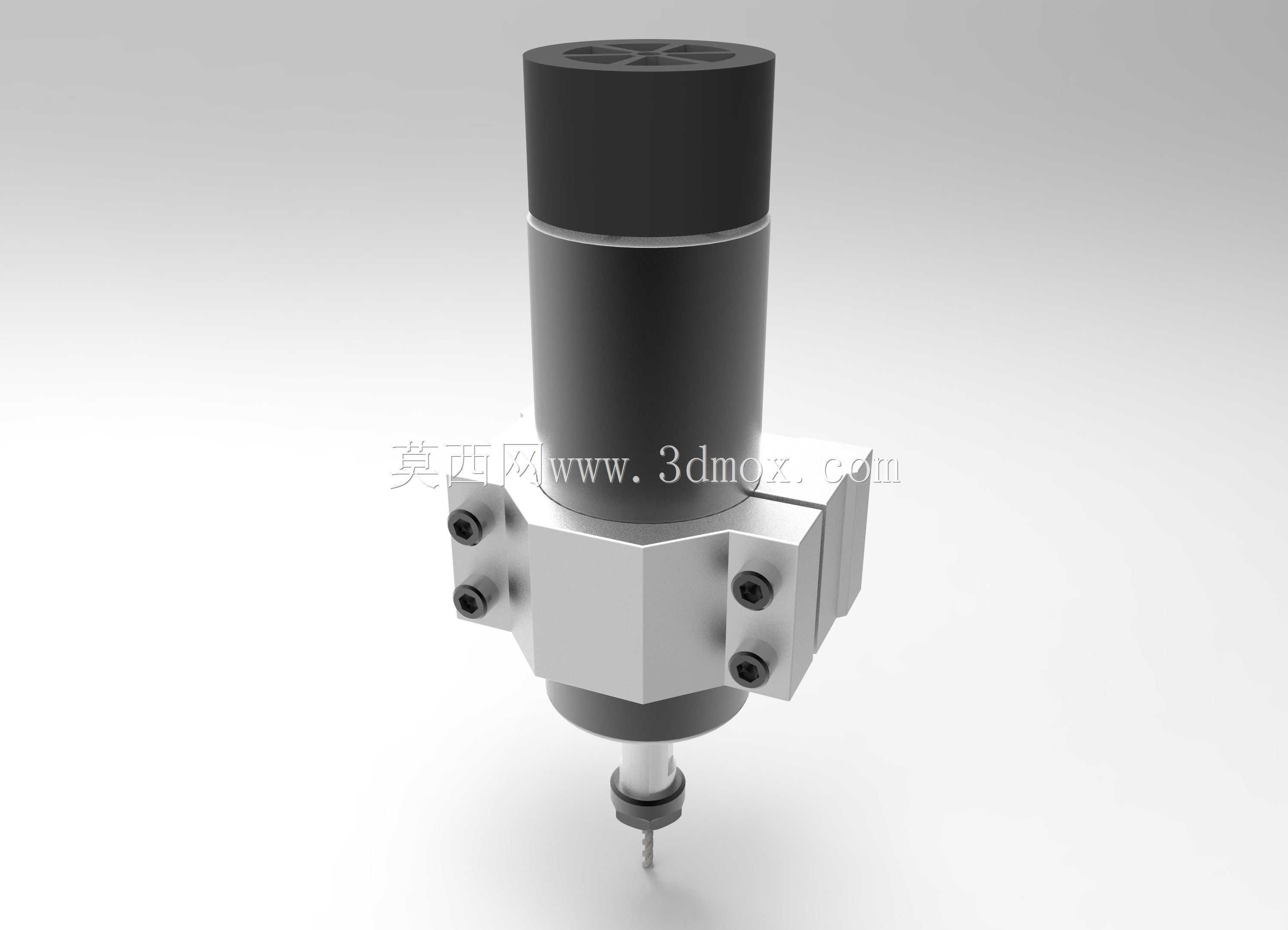

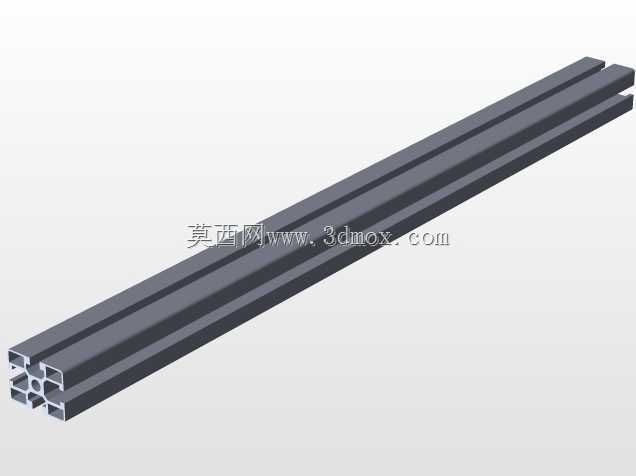

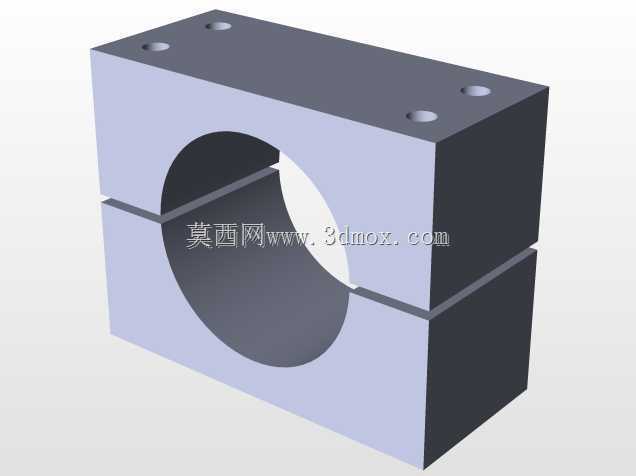

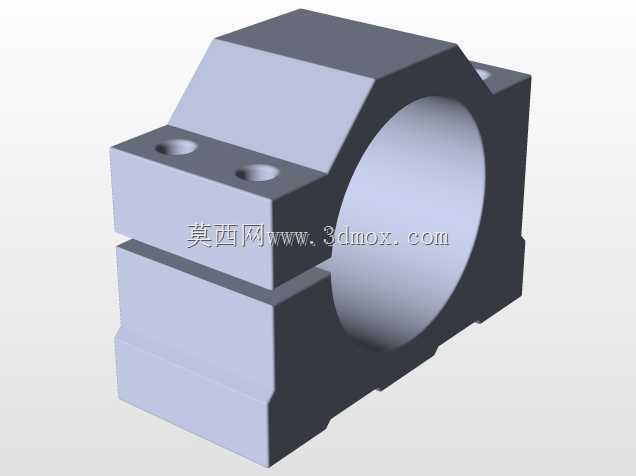

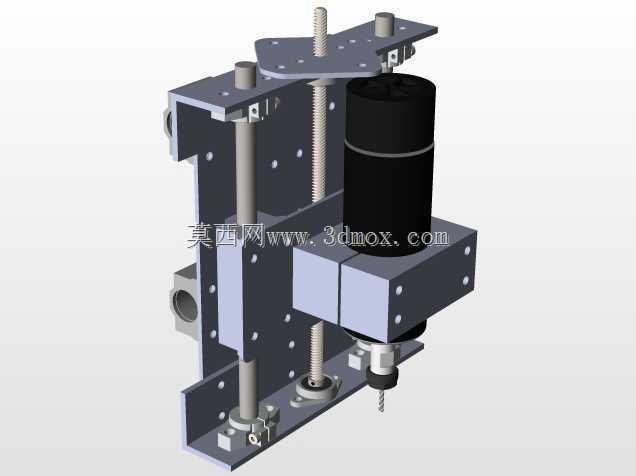

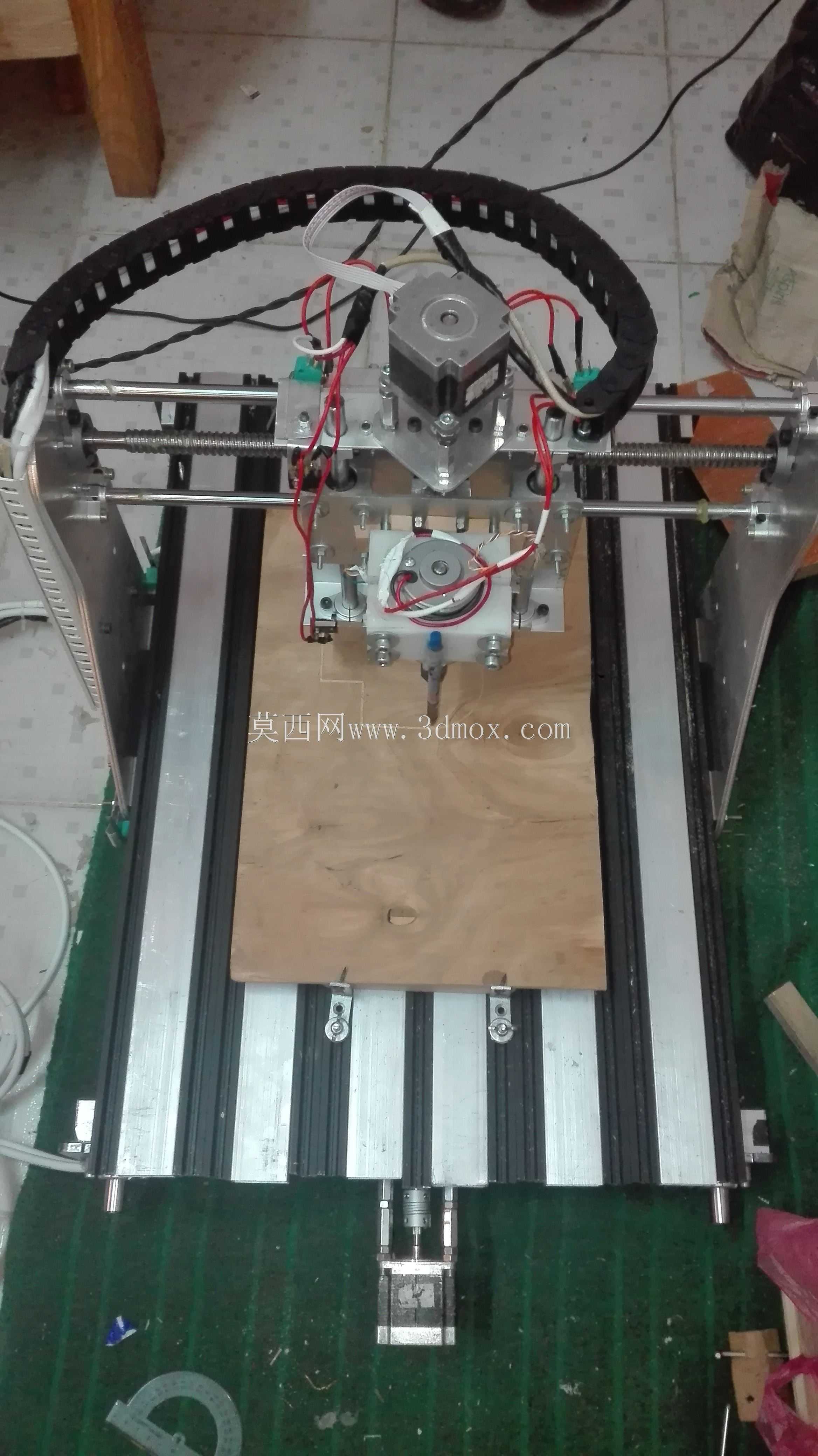

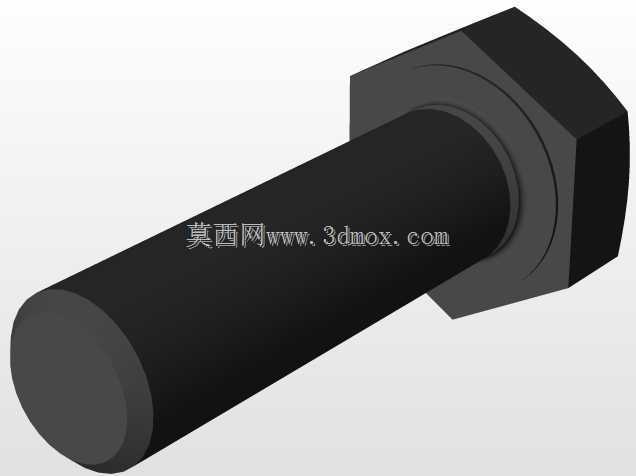

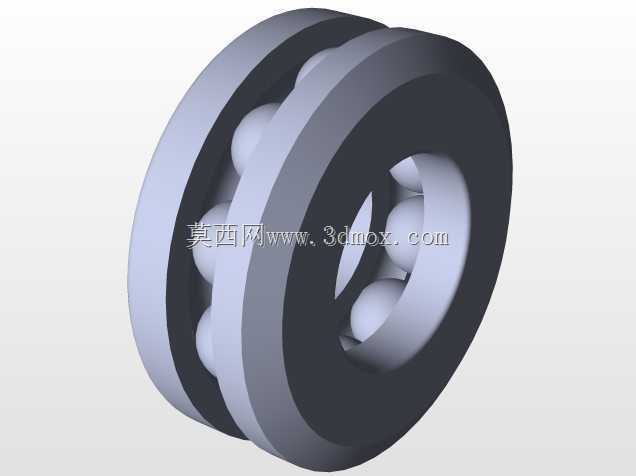

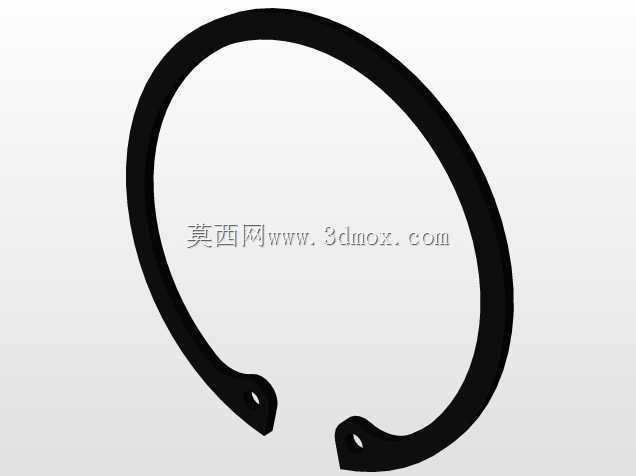

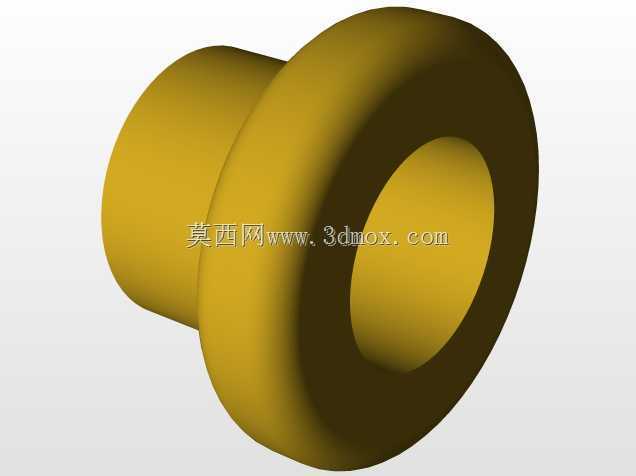

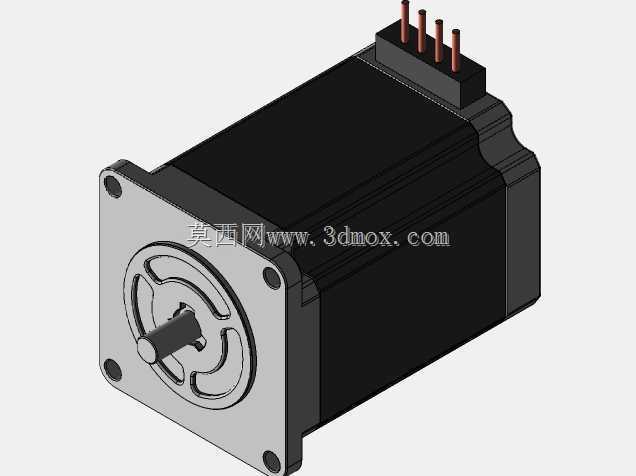

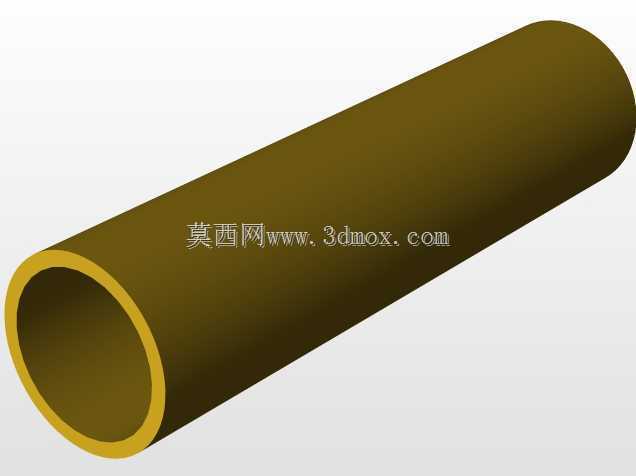

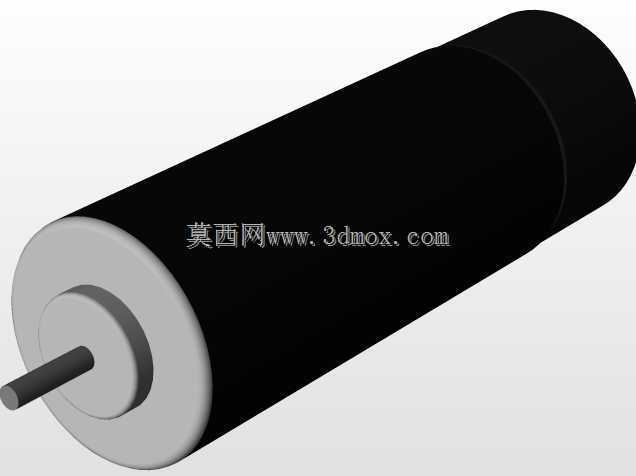

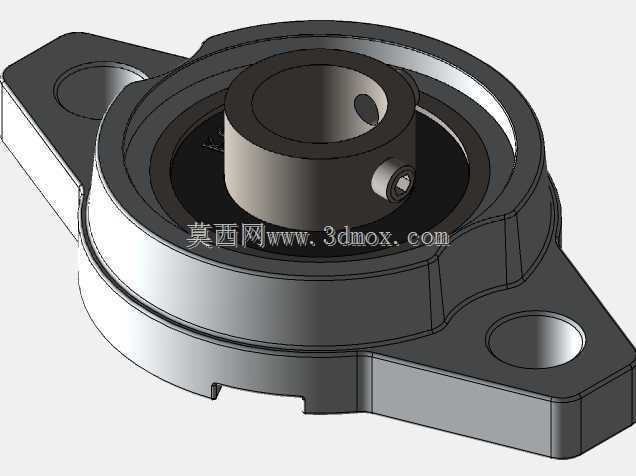

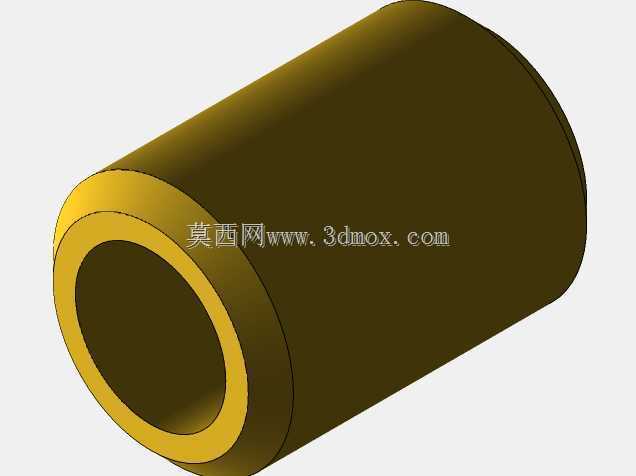

这款桌面式数控加工设备的结构设计，核心面向小尺寸工件的精密雕铣加工场景，常见于小型加工工坊、个人DIY作业、教学实训场景中，可覆盖软金属、亚克力、木材、PCB板材等多种材质的平面雕刻、切割、浅铣削作业需求。整体采用双侧立式支撑板支撑龙门横梁的经典布局，区别于大型工业雕铣设备的厚重铸铁床身，该结构在保证加工刚性的前提下压缩了整体占地空间，可直接放置于常规工作台面使用，无需额外做地基固定。从结构设计逻辑来看，床身底座采用平板式支撑结构，加工台面铺设等距排布的铝型材防滑格栅，既可以减轻整机自重，也能方便工件通过夹具快速固定，台面的镂空结构还可及时排出加工过程中产生的切屑，避免切屑堆积在加工区域影响刀具走刀路径。X轴传动采用双侧光杆导向搭配丝杆传动的方案，龙门架整体沿X轴方向做往复运动，两侧支撑板上预留了多组安装孔位，可根据实际加工需求调整光杆与丝杆的安装高度，适配不同厚度工件的加工行程。Y轴传动组件集成在龙门横梁上，搭载可沿横梁横向移动的Z轴滑台，Z轴方向同样采用光杆导向配合丝杆进给，主轴安装座预留了标准直径的装夹孔位，可适配不同功率的高速电主轴，满足不同切削负载的使用需求。设计过程中对各轴的运动边界做了明确的限位设计，各轴两端均预留了限位开关的安装位置，可避免运动过程中出现滑台超程脱轨的问题，所有传动部件的安装座均采用模块化设计，单个部件出现磨损时可单独拆卸更换，无需拆解整机结构，降低后期维护成本。从安装边界来看，整机宽度控制在常规桌面可容纳的尺寸范围内，后侧预留了走线槽的安装空间，可将各轴的电机线、主轴电源线统一收纳整理，避免走线杂乱干涉运动部件，双侧支撑板底部与底座采用螺栓刚性连接，可根据加工需求更换不同长度的横梁与丝杆组件，灵活拓展Y轴的加工行程，适配不同尺寸的加工需求。
