车床直螺纹切削专用莫氏锥柄刀架

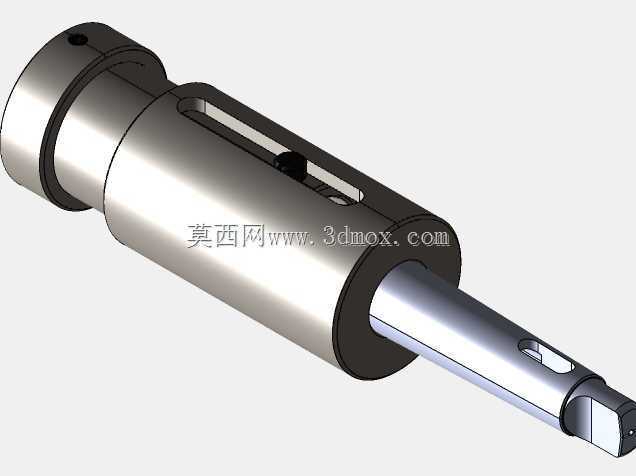

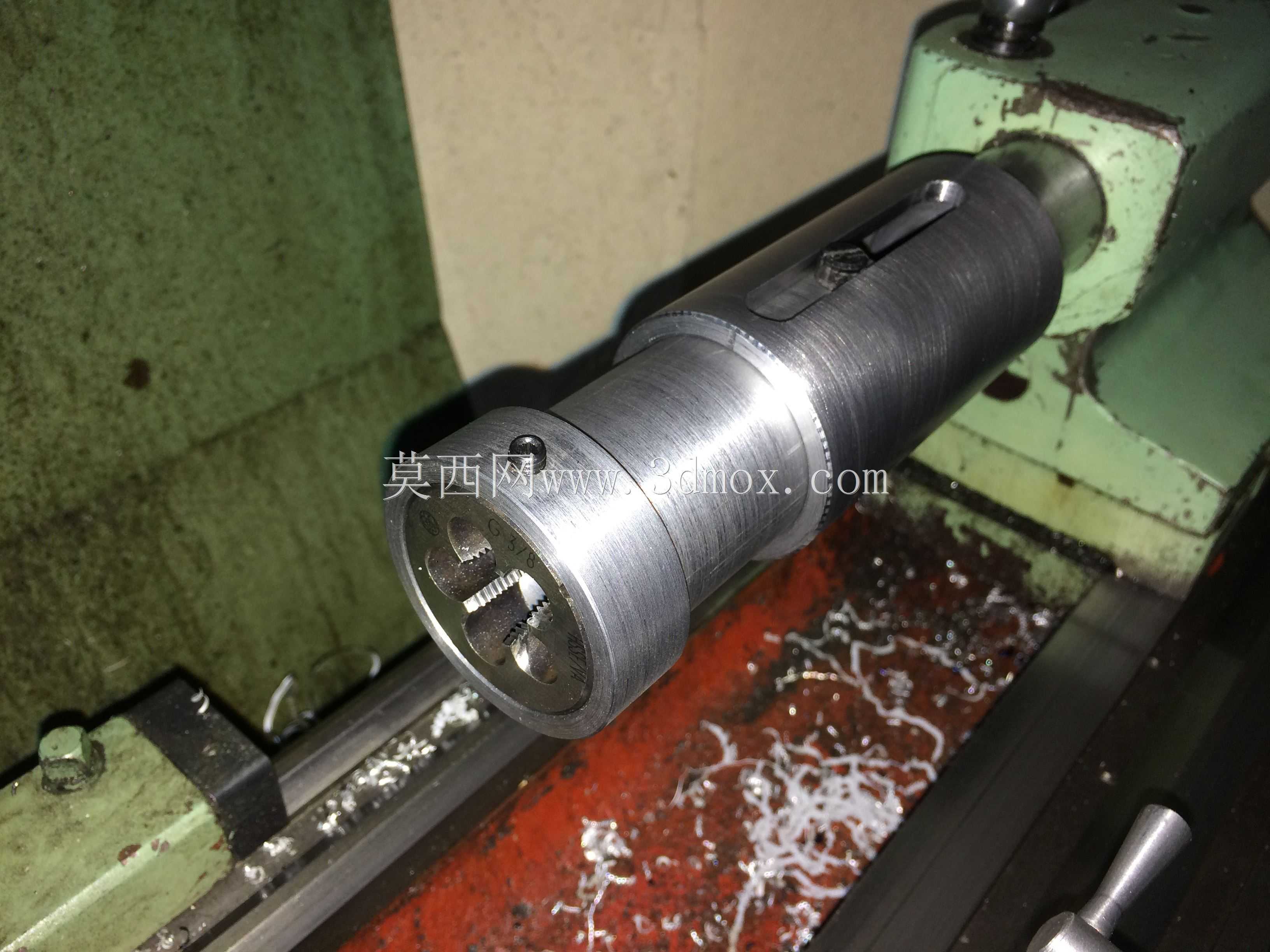

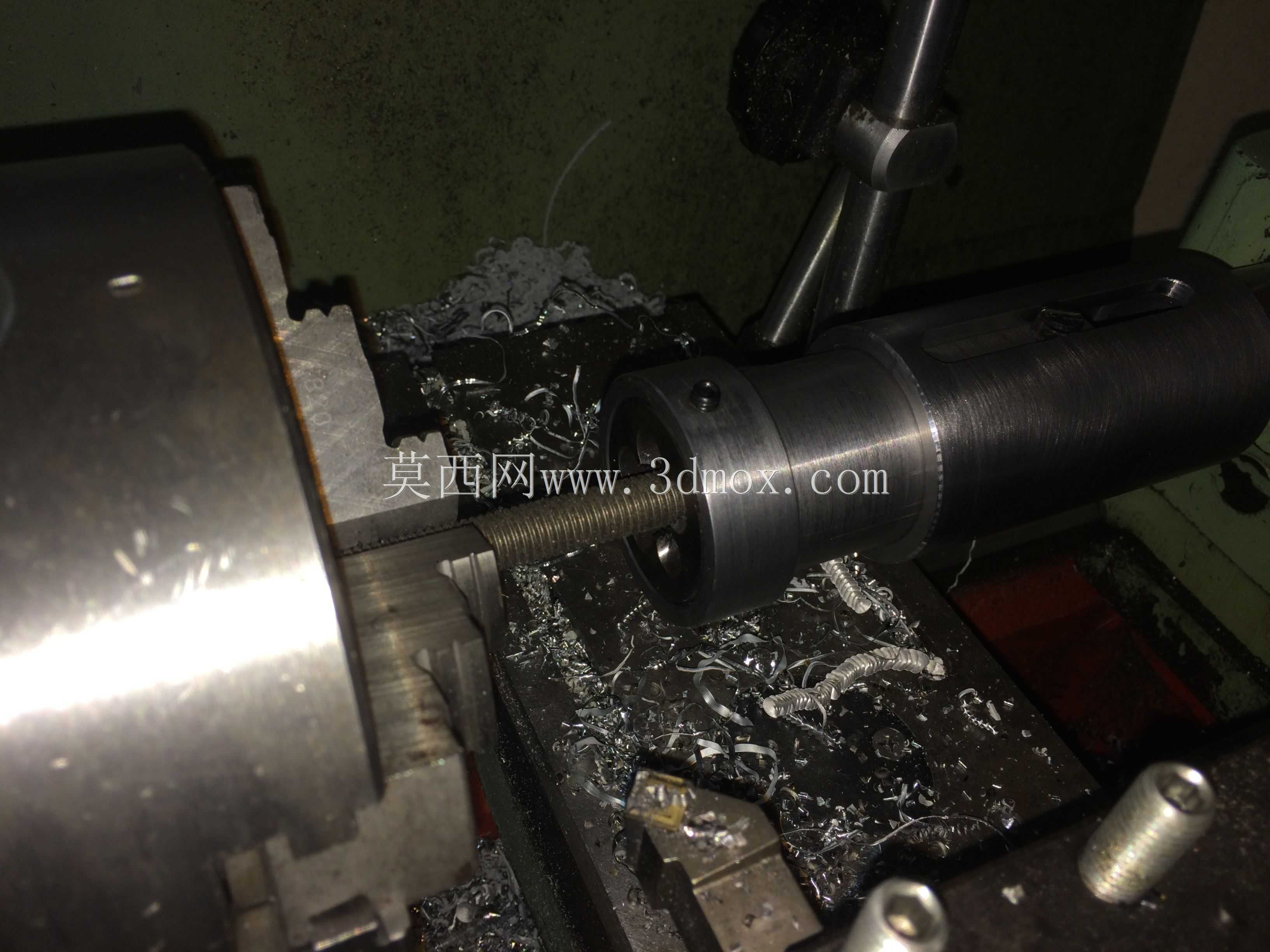

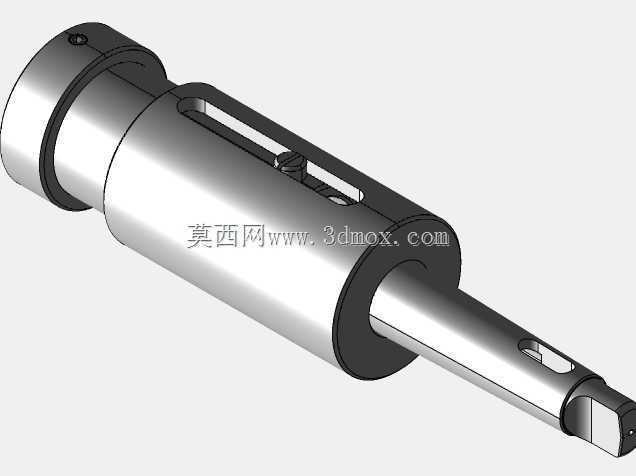

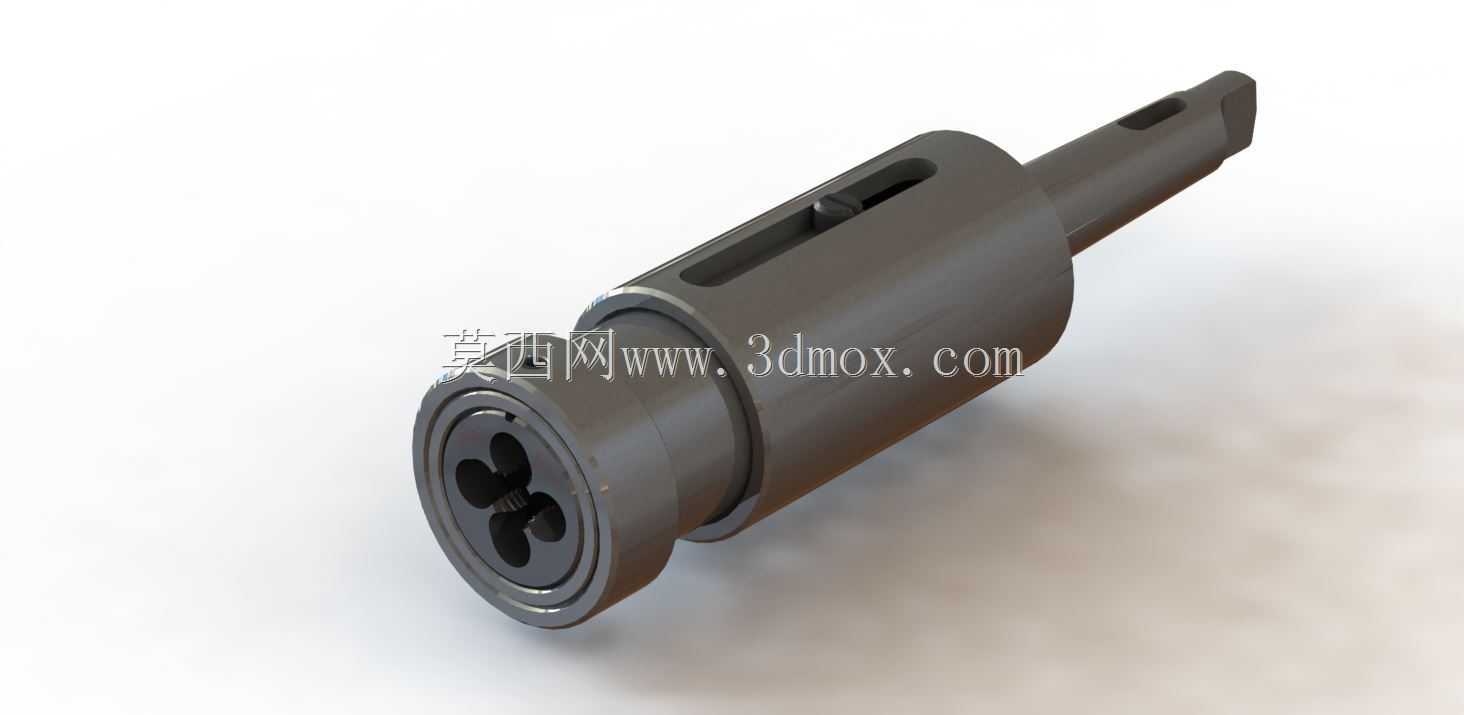

在普通车床的外螺纹加工工序中，直螺纹的切削稳定性一直是制约小批量轴类零件加工效率的关键因素，这款莫氏锥柄螺纹刀架正是针对这一场景开发的专用工装。其整体采用尾座莫氏锥柄作为安装基准，可直接装入车床尾座套筒内，无需额外过渡连接盘，锥面配合的自锁特性能够保证切削过程中刀体不发生周向偏转，同轴度误差可控制在0.02mm以内，有效避免螺纹牙型出现偏斜。刀架主体为阶梯轴式结构，靠近锥柄的圆柱段为定位轴颈，可与尾座端面的定位孔配合形成轴向支撑，抵消螺纹切削时产生的径向切削力，防止刀杆出现颤振。前端的刀头安装座采用三瓣式弹性夹紧结构，通过端面锁紧螺钉带动内部夹套收缩，可适配不同柄径的螺纹车刀，夹紧力均匀分布在刀柄圆周面上，换刀时无需敲砸，仅需松开锁紧螺钉即可完成刀具拆装，重复定位精度稳定。刀体侧面开设的长条形排屑槽与观察窗口，既可以在加工过程中引导带状切屑向远离操作者的方向排出，避免切屑缠绕在刀杆上划伤已加工螺纹表面，也能让操作人员直观观察内部刀具的夹紧状态，及时发现松动隐患。从安装边界来看，锥柄的标准莫氏锥度可适配多数普通卧式车床的尾座规格，刀体总长度在尾座伸出最大行程范围内不会与床鞍、中滑板发生运动干涉，前端刀头的悬伸长度经过优化，在保证足够加工空间的前提下尽可能缩短，提升整体刚性。设计过程中针对螺纹切削的受力特点，对刀架危险截面进行了强度校核，在承受最大进给抗力时，刀体的弯曲变形量小于0.01mm，能够满足大螺距螺纹的重切削需求。同时刀架内部预留了刀具轴向微调空间，可通过尾部的调节螺钉推动刀杆轴向移动，精准对刀，减少试切次数。这种一体式锥柄刀架相比传统的刀台夹持方式，省去了多次找正的步骤，尤其适用于轴类零件端部直螺纹的批量加工，能够大幅降低辅助工时，也可用于修配作业中不同规格螺纹的快速切削，通过更换适配夹套即可拓展装夹范围，兼顾了专用工装的稳定性与通用工装的灵活性。
