溶气气浮废水处理设备结构设计

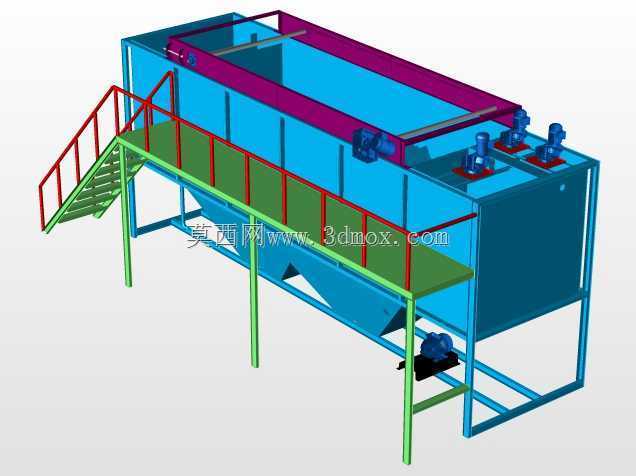

这款溶气气浮装置主要应用于工业生产废水、市政污水的预处理及深度处理环节，可有效去除水体中悬浮油脂、轻质悬浮物、胶体类杂质，在印染、食品加工、化工、屠宰等行业的污水处理站应用广泛，是物化处理段的核心单元设备。设备整体采用撬装式框架结构，主体槽体为矩形敞口设计，底部设置多组锥形集泥斗，无需额外做混凝土基础找平，现场仅需对接进出水管路、供电线路即可完成安装，大幅缩减现场施工周期。操作平台沿槽体单侧布置，配套斜梯与安全护栏，护栏高度符合工业操作平台安全规范，平台预留足够检修空间，可满足日常巡检、设备维护的操作需求，顶部刮渣机构沿槽体长度方向布置，可将浮渣连续刮至端部排渣槽排出。设计阶段优先考虑溶气释放的均匀性，槽体内部设置独立的溶气接触区与分离区，接触区保证溶气水与原水充分混合，微气泡能够充分附着在悬浮颗粒表面，分离区设置足够的水平停留距离，避免短流影响浮升效果，配套的溶气泵、释放器、刮渣驱动装置均采用侧置或顶置布局，减少设备整体占地面积。设备的安装边界需预留单侧操作通道与端部排渣、排泥的管路接驳空间，槽体底部锥斗角度按污泥自流滑落角度设计，无需额外设置刮泥机构即可依靠重力将沉淀污泥汇集至排泥口，减少设备运动部件数量，降低后期运维故障点。三维建模过程中对各部件的装配干涉做了全尺寸校验，框架采用型钢焊接结构，槽体板材厚度按盛水静压载荷核算，护栏、斜梯的踏步间距、扶手高度均符合工业安全设计要求，管路接口位置预留标准法兰连接尺寸，可直接对接常规污水处理管路系统，设备顶部的刮渣机构行程覆盖整个浮渣面，驱动端设置限位结构，避免运行过程中出现超程脱轨问题。
