工业级BWRO反渗透水处理装置结构设计

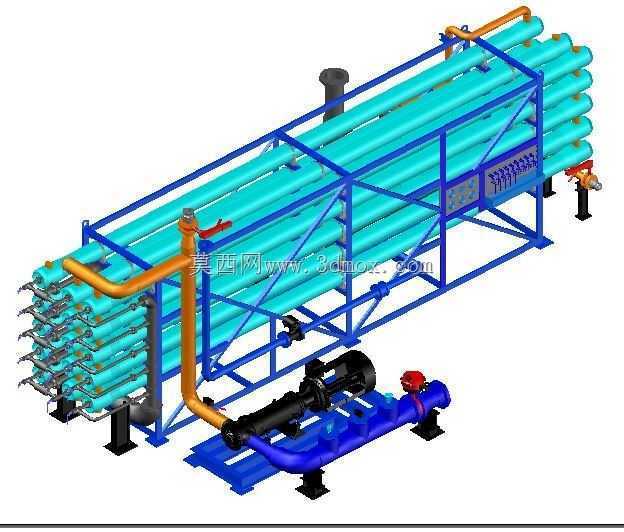

这套BWRO装置属于反渗透水处理核心工艺单元，在工业纯水制备、中水回用、海水淡化预处理、工业废水深度处理等场景中承担核心脱盐净化职能，可截留水中溶解性盐类、胶体、微生物、有机物等杂质，产出符合工艺要求的净化水。从结构设计来看，整套装置采用撬装集成式布局，将膜组件阵列、高压管路、增压泵组、控制阀组、支撑框架整合为一体式单元，大幅减少现场安装的管路拼接工作量，降低现场施工的出错概率，适配厂房内紧凑的安装空间。设计阶段优先考虑膜组件的排布合理性，多支反渗透膜壳采用分层平行排布方式，膜壳两端预留足够的操作空间，方便后期膜元件的更换与维护，膜壳通过专用卡箍固定在蓝色型钢焊接框架上，框架采用型材拼接焊接工艺，整体做防腐涂装处理，可适配潮湿的水处理车间环境，框架底部设置可调式支撑脚，能够在安装时调整整体水平度，抵消地面不平带来的安装应力。管路系统采用差异化材质设计，高压进水段采用厚壁金属管路，通过弯头、三通实现流体的均匀分配，保证每支膜元件的进水流量、压力偏差控制在合理区间，避免偏流导致的膜元件性能衰减；低压产水段管路布局紧凑，减少不必要的管路弯折降低流阻，管路上预留的仪表接口可直接接入压力、流量检测元件，方便运行状态的实时监测。前端配套的高压泵组采用共用底座安装方式，泵进出口设置软连接结构，抵消泵运行时产生的振动传递，避免振动传导至膜组件区域导致管路接头松动，泵组底座同样集成在撬装框架上，运输时无需拆分，到场后仅需连接进出水主管路与供电线路即可投入调试。安装边界方面，整套装置的外形尺寸适配标准工业厂房的门洞尺寸，运输时可整体装车无需拆解，安装时需在装置周边预留不小于一米的操作维护通道，膜组件抽出方向预留足够的抽拉空间，避免后期维护时需要拆解周边管路。设计过程中对管路的流道做了优化，减少急弯与变径带来的压力损失，降低高压泵的运行扬程需求，同时框架的受力点经过核算，满水运行状态下的结构变形量控制在允许范围内，保证长期运行的结构稳定性，管路上的阀门布局符合操作习惯，常用操作阀门设置在人员站立即可触及的高度，无需登高操作。
