带提手圆筒式金属过滤篮结构设计

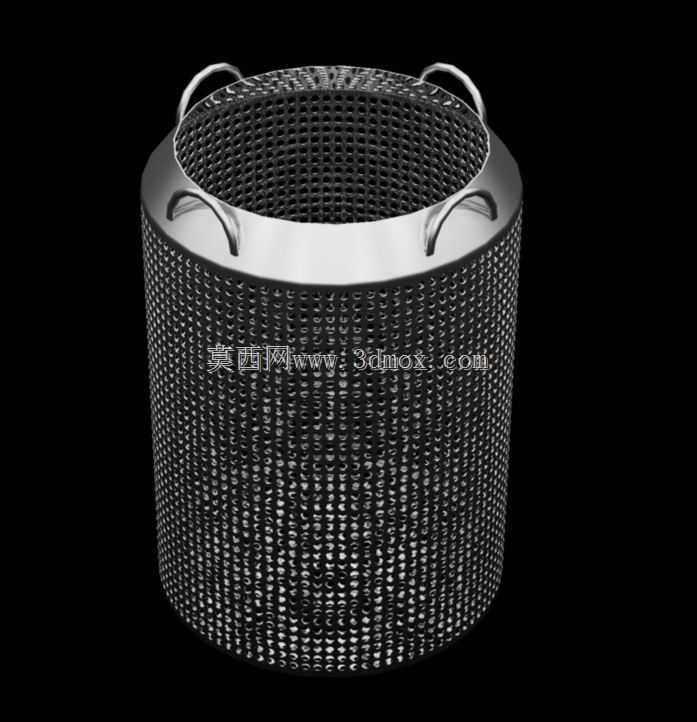

在固液分离、物料筛分类工况中，这类带提手的圆筒形金属过滤篮是核心接触部件，常见于化工原料粗滤、食品加工沥水、工业清洗工序的工件承托、小型污水处理单元的残渣拦截等场景，不同工况下可通过更换网孔规格适配不同粒径的过滤需求。从结构设计来看，整体采用直筒构型，底部为圆弧过渡封底，避免直角位置积留物料造成堵塞，筒身通体采用编织金属网拼接，网面的孔隙均匀度直接决定过滤精度，建模时需要重点还原网丝的交错编织结构，保证孔隙尺寸的一致性，避免出现局部孔隙过大导致过滤失效的问题。筒身上端设置一圈加厚的实体金属包边，一方面用来固定网筒的上端轮廓，避免网面受物料挤压出现变形散边，另一方面作为提手的安装基座，四个对称分布的弧形提手直接焊接固定在包边外侧，提手的弧度贴合人手抓取的曲面，同时兼顾吊装作业的挂接需求，提手与包边的连接位置做了圆弧过渡处理，避免应力集中导致提手受重载时断裂。设计过程中需要考虑安装边界，这类过滤篮通常是配套放置在过滤罐体或者清洗槽内部，筒身外径需要比安装腔体内径小3-5mm，预留安装间隙同时避免过滤过程中物料从侧边缝隙泄漏，包边的外径略大于筒身外径，安装时直接搭在腔体的支撑台阶上，不需要额外的紧固件固定，方便日常拆卸清理网面截留的残渣。网丝的直径选择需要结合工况承重确定，承托较重工件或者过滤高粘度物料时，需要适当加粗网丝直径，同时加密网丝排布密度，避免网面受压力出现凹陷变形，提手的承重能力需要按照整篮满载物料重量的1.5倍做安全余量校核，防止搬运过程中提手变形脱落。圆弧封底的曲率需要与安装腔体的底部轮廓匹配，保证放置时篮体底部受力均匀，避免局部悬空导致网面受压破损，建模时需要注意网面与包边、封底的连接位置处理，所有拼接处做平滑过渡，不存在尖锐毛刺，符合工业部件的安全设计要求，同时也减少物料挂壁残留的问题，降低日常清理的工作量。
