带下方蓄水池的消防泵房系统结构设计

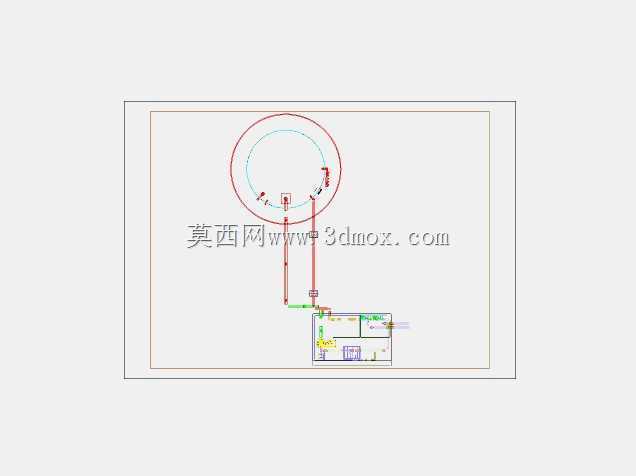

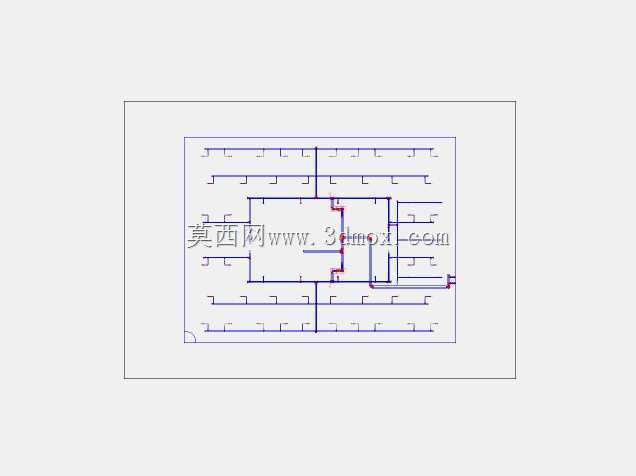

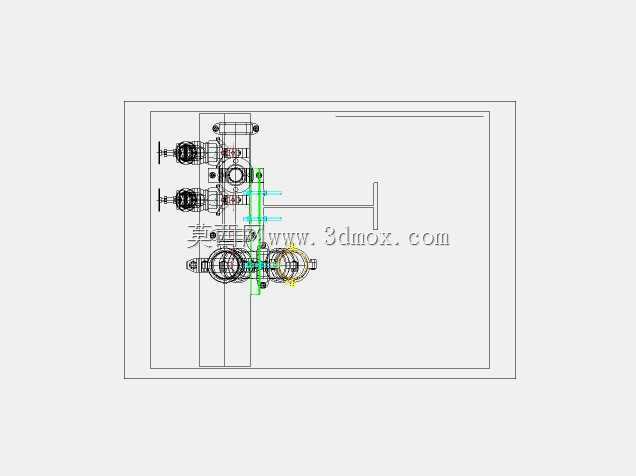

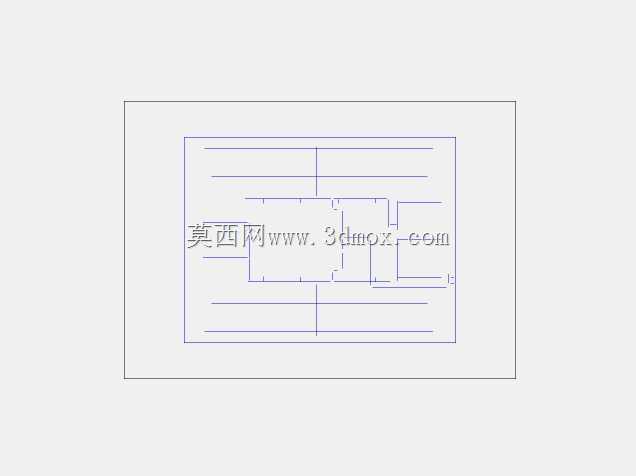

这套带下部蓄水池的消防泵房结构，主要服务于民用建筑、工业厂区的固定消防供水场景，承担火灾工况下的消防水源加压、稳定输送核心功能，区别于常规直连市政管网的消防供水单元，下部集成的蓄水池可规避市政供水压力不足、临时断水带来的消防供水失效风险，在市政管网条件受限的郊野厂区、老旧园区改造项目中适配性极强。从功能逻辑上看，整套系统以下部蓄水池为储水单元，池体预留检修人孔、液位监测接口、溢流排污通道，可实时反馈储水余量，避免低水位下泵组空转损坏；上部泵房内集成主消防泵组、备用稳压泵、管路阀组、压力监测元件，主泵负责火灾时大流量高压供水，稳压泵负责日常管网保压，避免主泵频繁启停损耗。设计过程中优先梳理了管路走向的阻力损失，将吸水口设置在蓄水池最低有效水位以下，避免吸水旋流带入空气造成泵组气蚀，同时在吸水管路、出水管路分别配置检修闸阀、止回阀、泄压阀，出水管路延伸对接外部环形消防管网，可同时覆盖消火栓系统、自动喷淋系统的供水需求。安装边界层面，整套结构需考虑池体与泵房的承重匹配，蓄水池需做防渗混凝土浇筑处理，泵房地面设置排水坡度与集水坑，避免泵组跑水造成地面积水；管路排布预留了阀件操作、设备检修的操作空间，主泵周边预留不小于1米的检修通道，顶部管路距泵房顶板预留吊装作业空间，方便后期设备更换维护。外形尺寸上，蓄水池容积匹配对应防火等级建筑的一次火灾消防用水量需求，泵房净空高度满足泵组吊装、管路安装的操作要求，所有外露管路做红色消防标识涂装，阀件设置明显启闭标识，方便日常巡检与应急操作。整套结构的三维建模过程中，对管路转弯处的弯头半径、法兰对接位置、泵组安装基座的螺栓孔位都做了1:1还原，可直接用于施工交底、管路预制加工，减少现场安装的错漏问题。
