高压往复式三缸柱塞泵结构设计

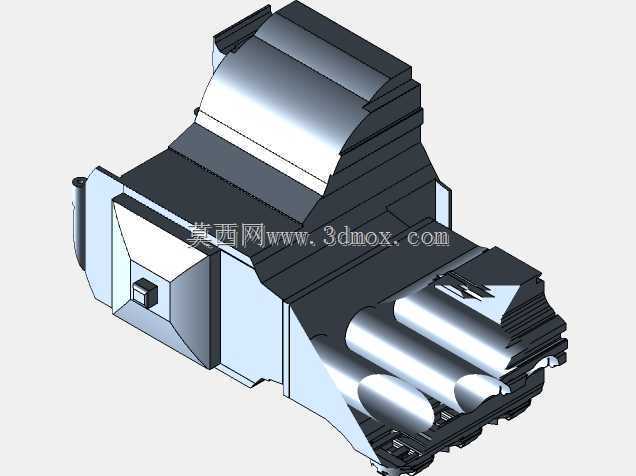

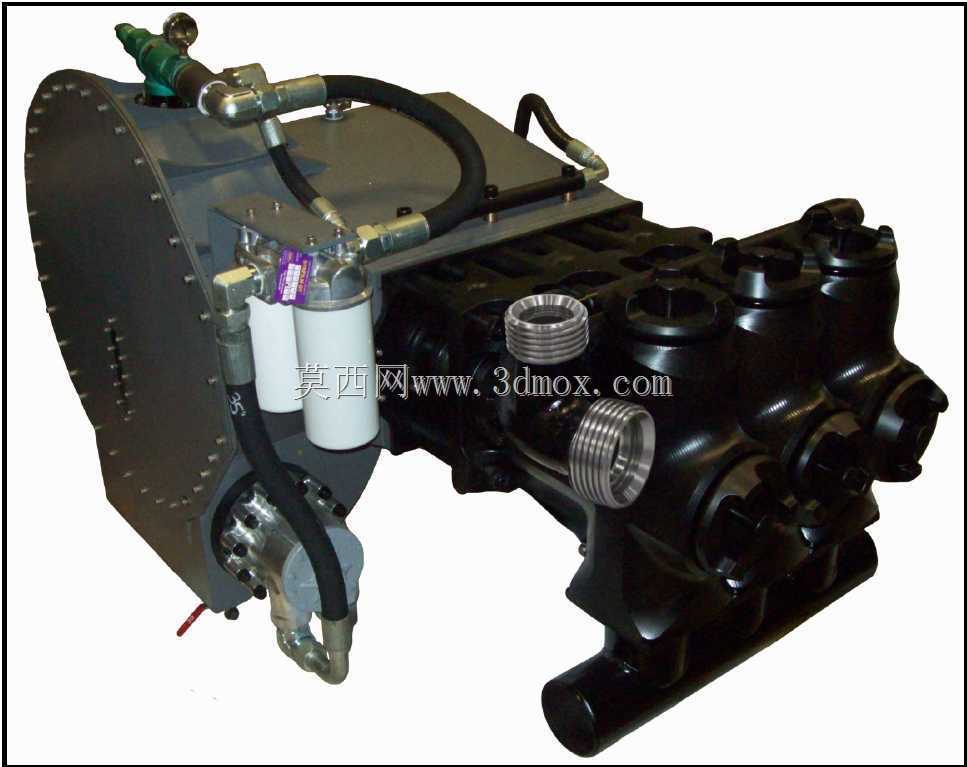

这款三缸往复式柱塞泵的三维结构完整还原了实体设备的装配逻辑，从动力输入端的连接法兰到液力端的进出液接口，每一处管路走向、紧固件排布都和实际工业产品保持一致。在油田压裂、高压水射流清洗、市政管网疏通这类需要持续输出高压流体的作业场景中，这类三缸泵相比单缸、双缸结构，能通过三个柱塞交替完成吸排液动作，大幅降低输出流体的压力脉动，减少管路系统的水击冲击，延长配套管路和阀组的使用寿命。

从功能特性来看，该泵的动力端采用飞溅润滑结构，侧置的滤清器组件可以持续过滤润滑油路中的金属磨粒与杂质，避免曲轴、连杆、十字头这些高速运动副出现异常磨损；液力端采用分体式阀组设计，每个柱塞腔独立配置吸液阀与排液阀，单组阀件出现密封失效时可单独拆解更换，无需整体拆解液力端缸体，大幅降低现场运维的工作量。外置的高压胶管采用硬管加柔性软管的组合排布，硬管负责固定走向减少振动位移，软管吸收泵组运行时的振动偏移，避免管路连接处出现应力集中开裂。

设计层面上，这款泵的整体安装基准以底部的支撑脚为定位基准，三个支撑脚的安装孔位同轴度、平面度公差在建模时做了严格约束，保证现场安装时可以直接和撬装底座、电机安装架对位，无需额外配打孔位。动力输入端的法兰连接尺寸匹配通用工业联轴器的安装标准，可以直接和不同功率的柴油机、电动机输出端对接，不需要定制转接法兰。液力端的进出液接口采用标准外螺纹连接形式，接口的中心距、螺纹旋合长度都符合高压流体管路的安装规范，现场接管时可以直接匹配标准高压硬管、快速接头。

从安装边界来看，泵组整体宽度方向的最大尺寸集中在液力端的阀组凸起部分，建模时预留了足够的扳手操作空间，日常更换密封件、紧固阀组压盖时不需要额外拆解周边附属部件；顶部的管路排布避开了起重吊点的位置，车间转运吊装时吊索不会和外接管路发生干涉。侧置的滤清器、调压阀组件都布置在设备的操作侧，运维人员站在泵组单侧即可完成日常油位检查、滤芯更换、压力调节等操作，不需要绕设备走动，适配撬装设备紧凑化的布局要求。
