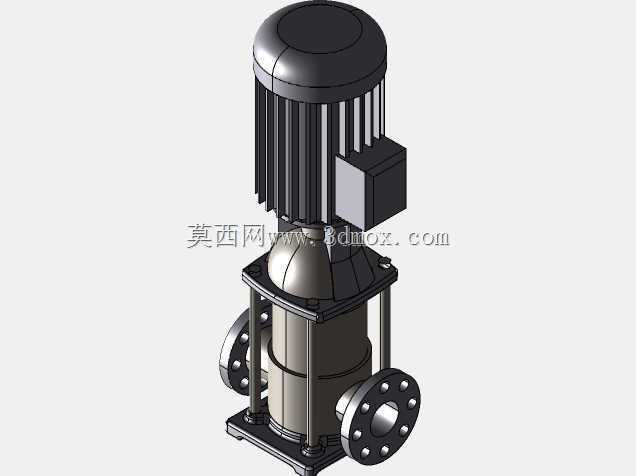

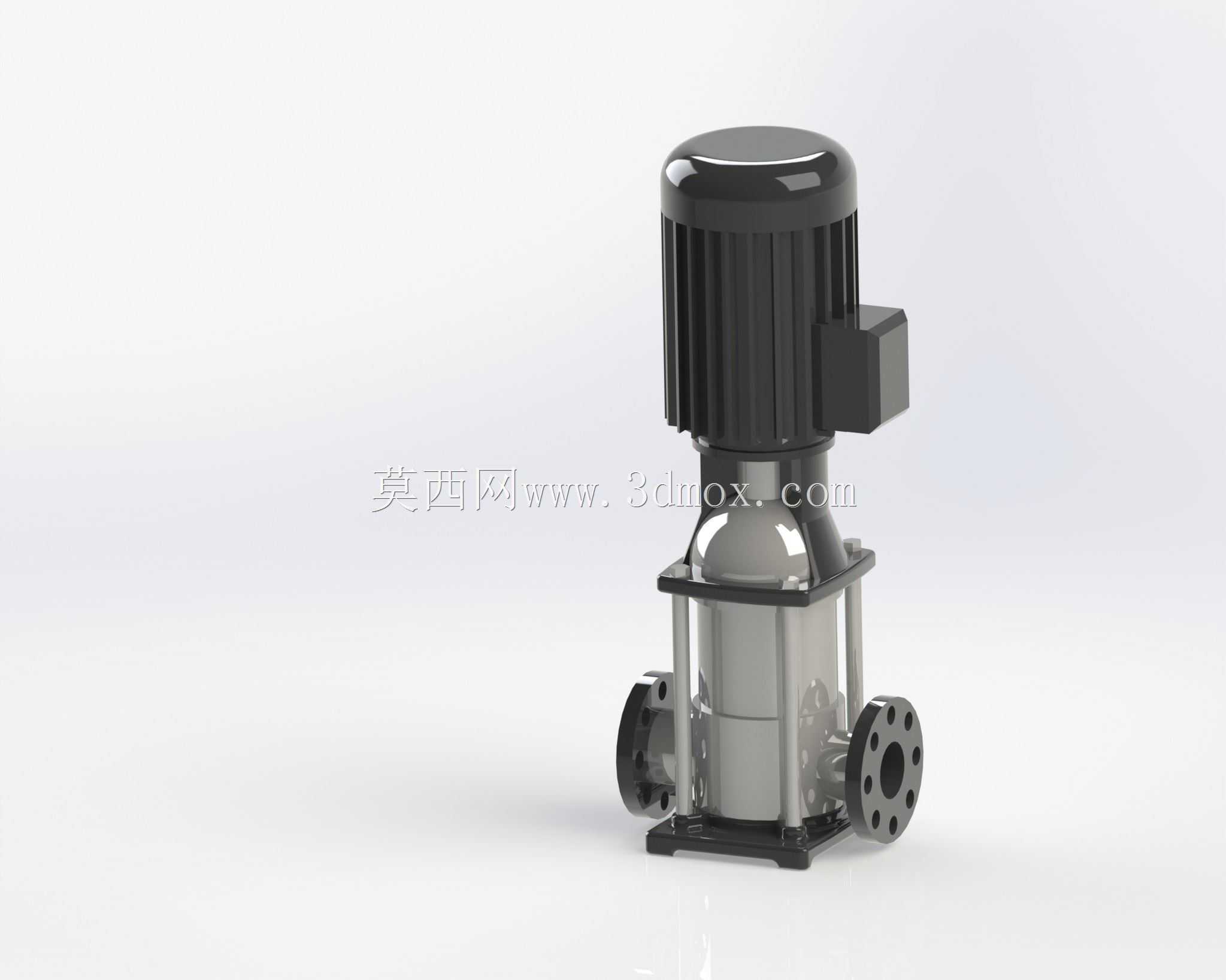

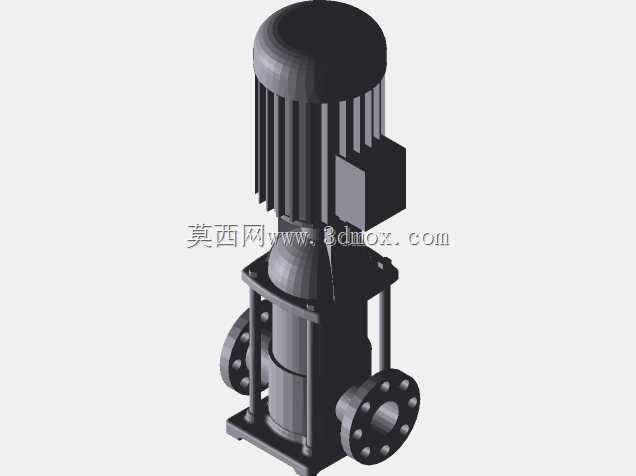

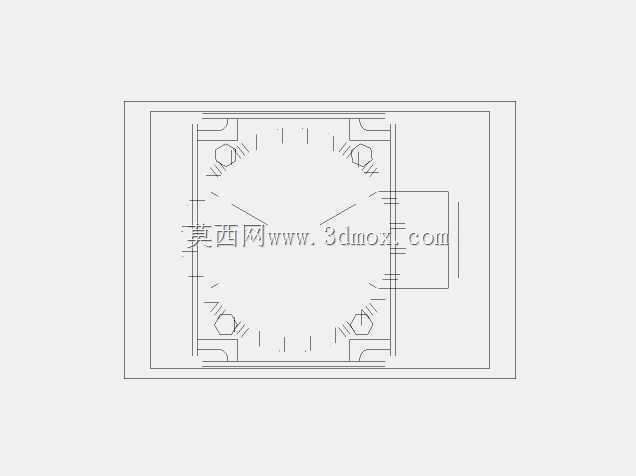

立式多级SBI15-3型管道增压供水泵结构

这款立式多级离心泵的结构设计，完全贴合高层楼宇供水、工业循环水系统的安装使用需求，整机采用立式同轴布局，驱动电机与泵体沿垂直轴线串联布置，相比卧式同参数泵组，能节省至少40%的水平安装占地，对于泵房空间紧凑的老旧小区改造、工业厂房配套供水场景适配性极强。从结构细节来看，泵的过流段采用多节导叶叶轮串联结构，每一级叶轮与导叶的配合公差都经过反复校核，能在低转速运行下稳定输出额定扬程，避免单级叶轮高转速带来的气蚀风险，进水口与出水口采用同水平高度的法兰接口设计，安装时可直接对接水平铺设的给排水管道，无需额外加装变向弯头，能有效减少管路沿程水头损失。泵体下部设置的一体式铸造安装底座，预留了四个对称分布的地脚螺栓孔，安装时可直接固定在混凝土基础或型钢支架上，底座与泵筒之间设置的减震缓冲垫，能抵消电机高速运转带来的径向振动，避免振动传递到管路系统引发管路共振、接口渗漏问题。上部驱动电机采用标准立式B5安装法兰，与泵体的连接支架采用加厚铸铁材质，同轴度定位止口的加工精度控制在0.02mm以内，能保证电机轴与泵轴的对中精度，减少联轴器的偏磨损耗，延长机械密封的使用寿命。进出水口的法兰采用标准PN16压力等级设计，法兰盘上的螺栓孔位完全符合通用管路法兰标准，选型替换时无需重新加工管路法兰，适配市面上绝大多数同参数供水系统的改造替换需求。泵体中段的拉杆结构采用四根对称分布的不锈钢长螺栓，将进水段、中段导叶体、出水段牢牢拉紧，螺栓预紧力经过精确计算，既能承受泵运行时的内部水压，又不会因预紧力过大导致中段密封件被压损变形。日常维护时，只需拆开电机与泵体的连接螺栓，即可向上抽出电机与转子总成，无需拆卸周边连接的管路，大幅降低后期运维的拆装工作量。叶轮采用不锈钢冲压焊接成型，流道表面光滑无铸造毛刺，能减少水流在叶轮内部的涡流损失，提升泵组的整体运行效率，相比铸造叶轮的同类型泵，运行效率能提升5%左右，长期运行的能耗优势十分明显。机械密封采用集装式结构，安装时无需手动调整弹簧压缩量，更换时只需拆下密封压盖即可整体替换，能大幅缩短现场维修的停机时间，对于不能长时间断水的供水场景十分友好。
