便携式笔式绘图打印设备结构设计

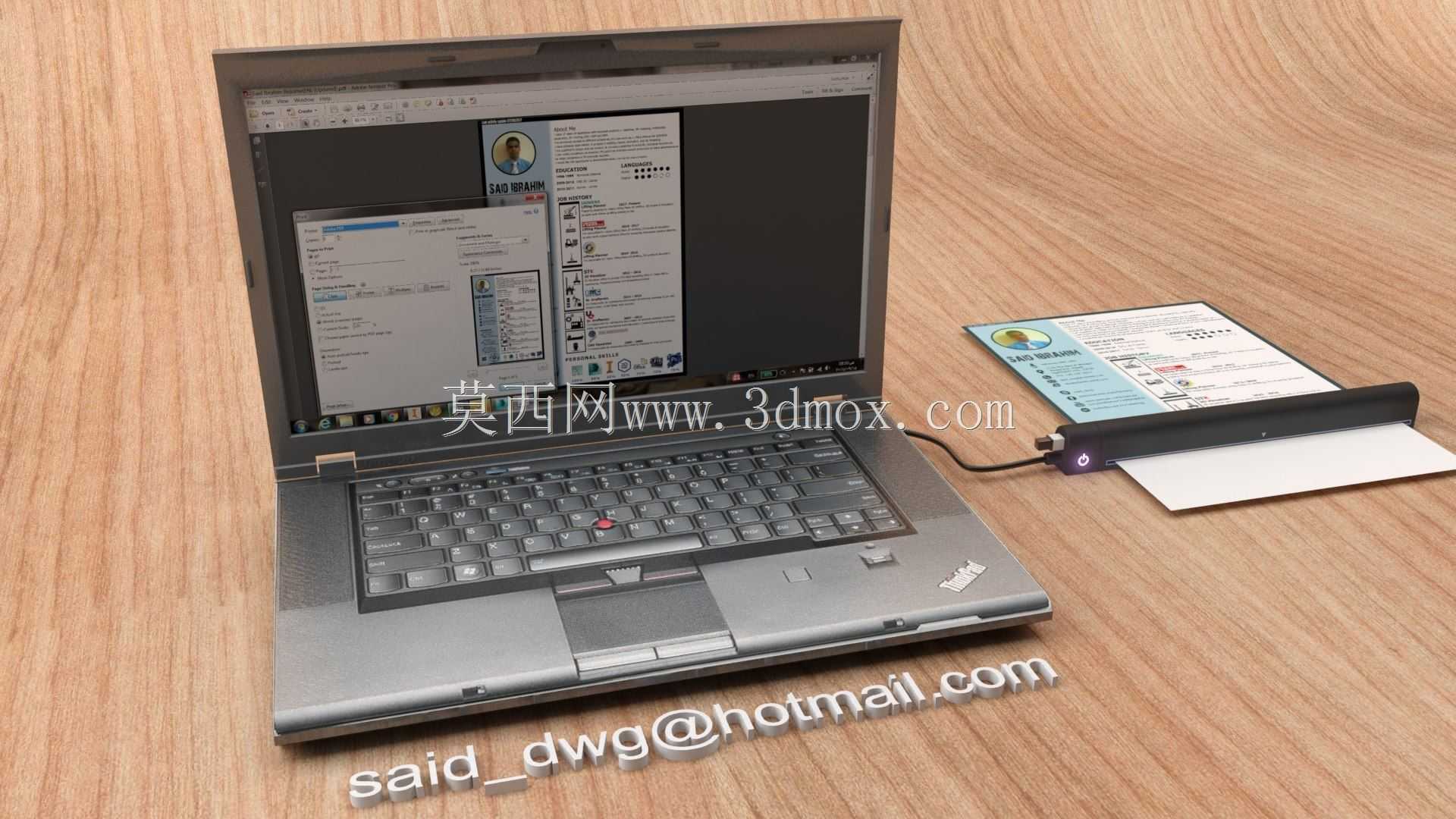

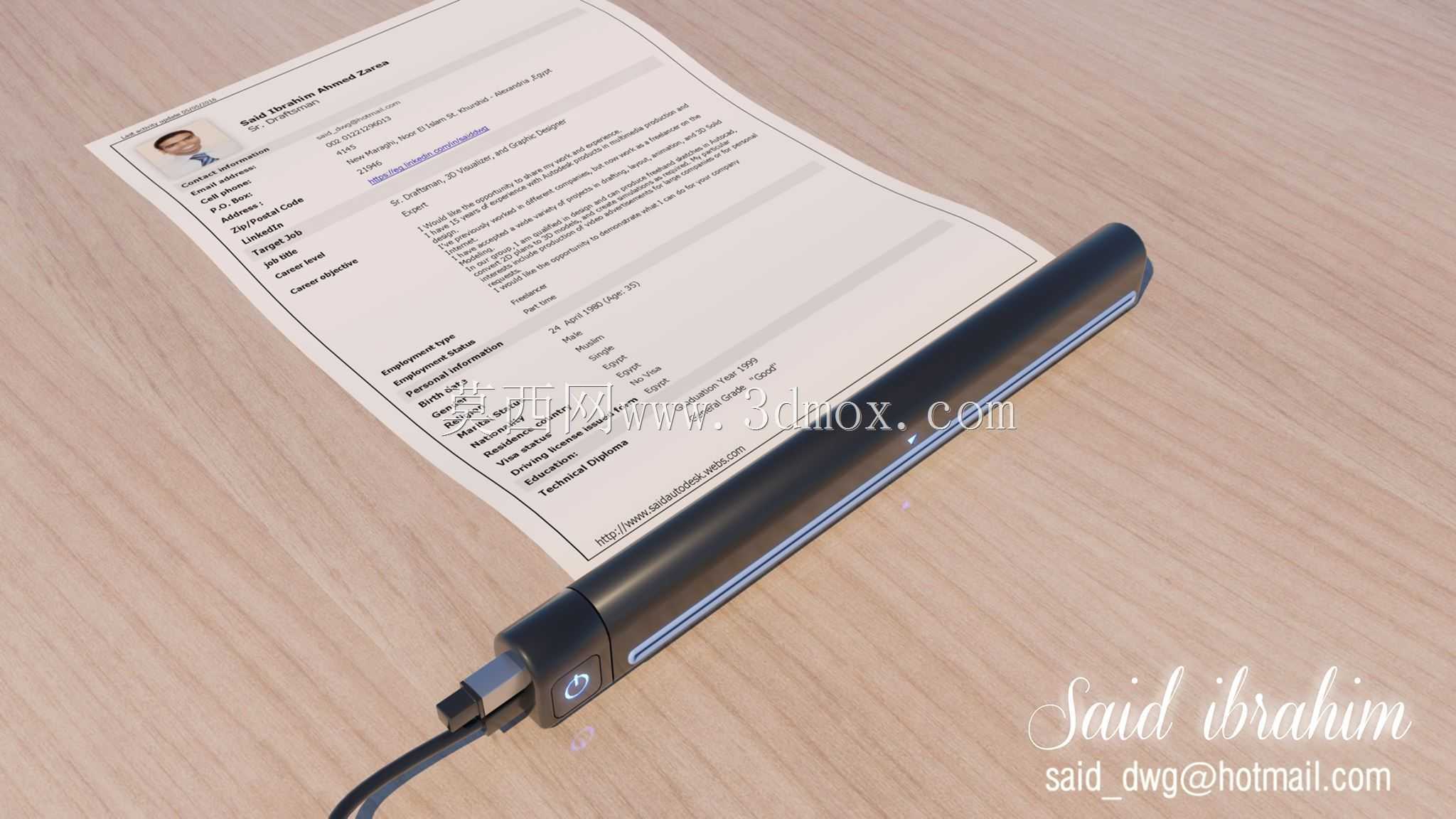

这款笔式打印设备的设计初衷，是填补常规桌面打印设备无法覆盖的移动作业场景缺口，尤其适配现场工程测绘标注、手绘线稿快速复刻、便携文档即时输出这类需要轻量作业的工况，区别于传统喷墨、激光打印的固定工位限制，设备本体可直接放置在A4幅面纸张上方完成走笔作业，无需额外的进纸仓与出纸托盘结构，整体外轮廓控制在长条薄型尺寸范畴，厚度仅与常规笔记本相当，可直接放入电脑包夹层携带，安装边界无特殊要求，只要放置平面平整度误差不超过2mm即可稳定作业，不需要额外的固定夹具。从功能实现逻辑来看，设备摒弃了传统打印的墨粉、喷墨耗材结构，采用可替换式绘图笔作为输出介质，既可以装载普通中性笔完成常规文档、线条稿的绘制，也可以更换马克笔、针管笔完成不同线宽、不同色彩的手绘风格输出，走笔机构采用微型导轨配合同步带传动，X轴方向覆盖整幅A4纸张的210mm宽度行程，Y轴通过设备本体底部的走纸滚轮配合纸张定位挡边，实现297mm长度方向的逐行进给，定位精度控制在0.1mm以内，足以满足工程草图、手绘线稿、简易文档的输出精度要求。设计过程中优先考虑了设备的易用性，整体结构做了模块化拆分，笔架部分采用快拆结构，更换不同规格绘图笔时不需要额外工具，直接按压卡扣即可完成笔具的装卸与高度调节，适配笔身直径在6mm到12mm之间的各类常规书写绘图笔；电路控制部分集成在设备侧边的腔体内，预留标准USB接口可直接连接笔记本电脑传输打印数据，不需要额外的电源适配器，通过USB端口取电即可驱动整机运行，功耗仅为常规桌面打印机的十分之一，户外无市电场景下也可通过笔记本USB端口临时供电完成作业。实际应用中，这类设备尤其适合结构工程师现场勘测时的即时标注输出、设计从业者手绘稿的快速复刻、教学场景下的板书内容快速打印，相比常规便携打印机，它没有耗材干枯、堵头的隐患，长期闲置只要取出绘图笔即可，不存在喷墨头堵塞、墨粉受潮的维护问题，整机运动部件做了轻量化设计，外壳采用高强度工程塑料注塑成型，整体重量控制在300g以内，长时间手持移动作业也不会产生负重感，底部的防滑胶垫可以保证设备在纸张上方作业时不会出现偏移错位，走笔过程中笔压可通过笔架上的微调旋钮调节，避免压力过大划破纸张或者压力过浅导致线条断续的问题，适配70g到180g之间的各类常规书写、绘图纸张，不需要专用打印纸即可完成输出作业。
