精工仪器内置热敏打印模组结构设计

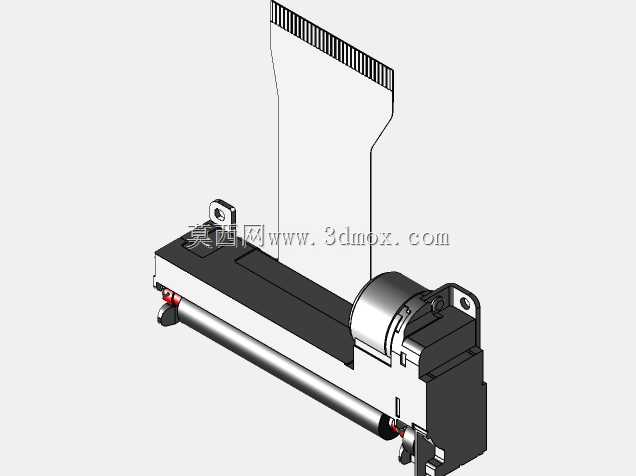

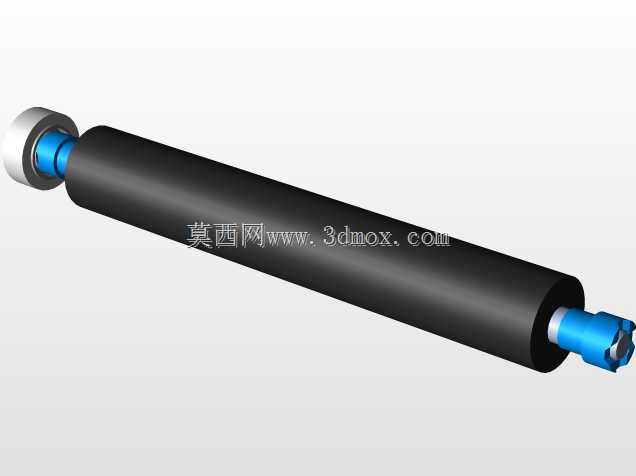

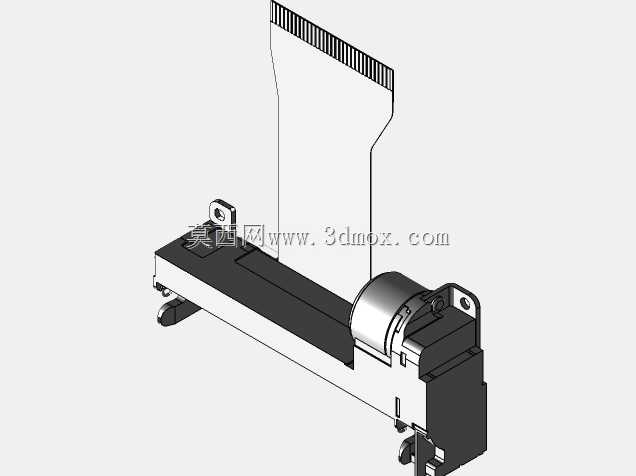

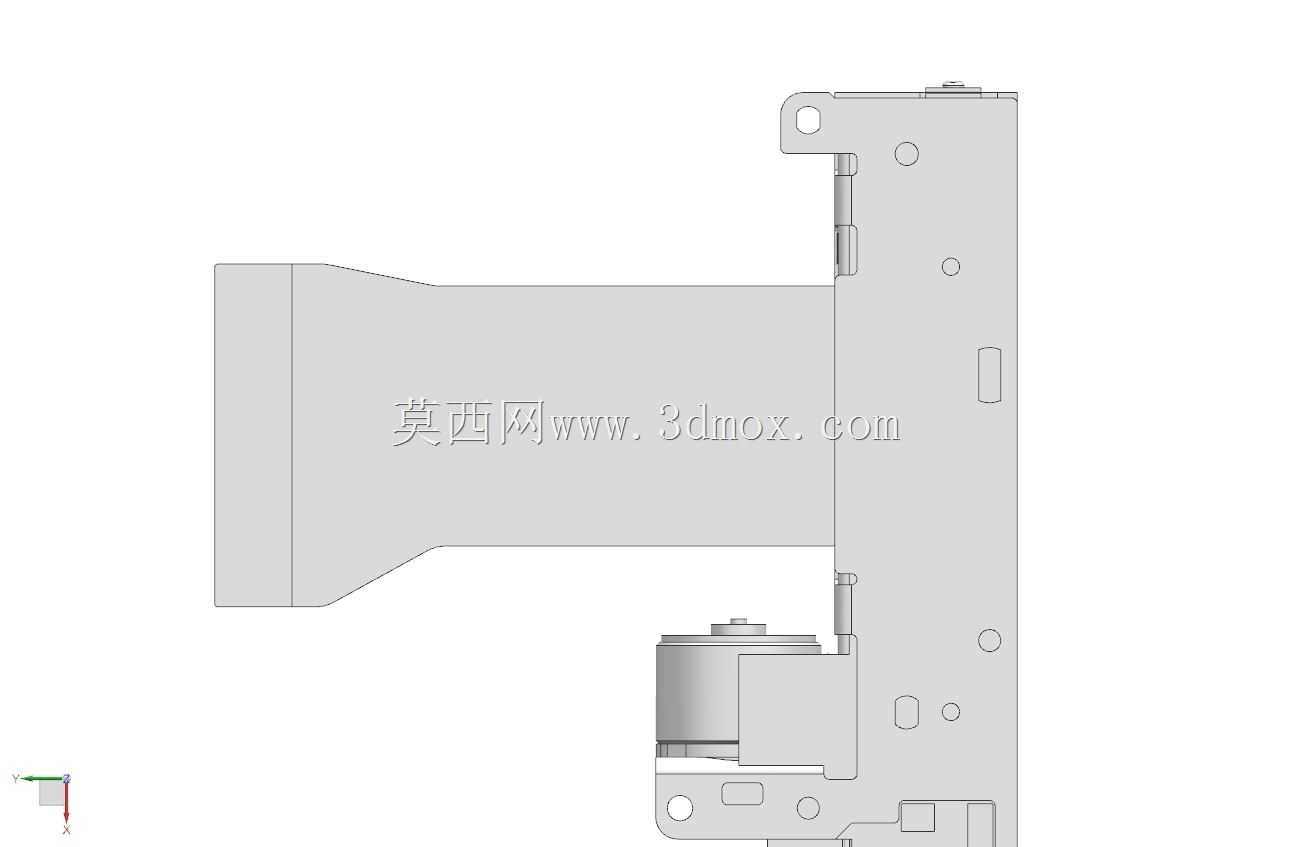

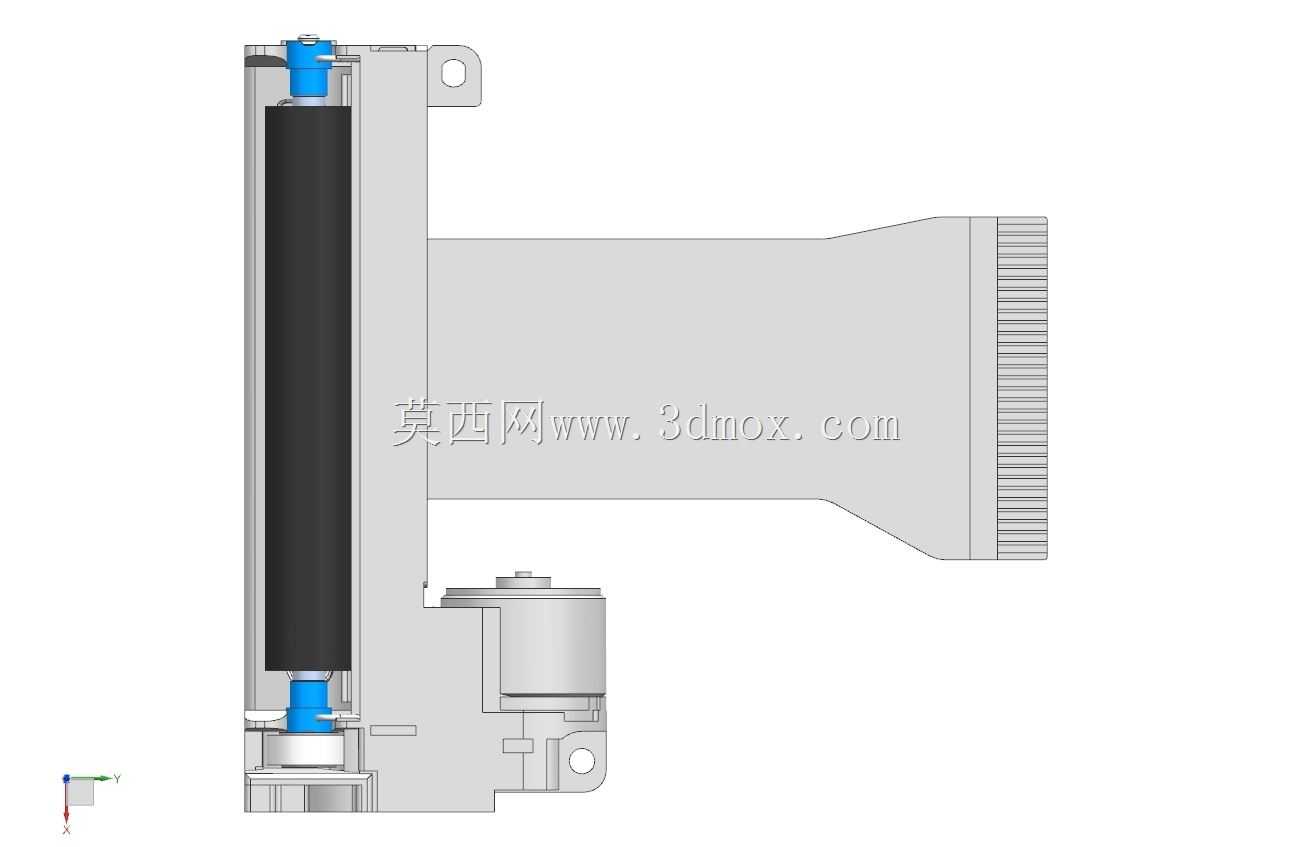

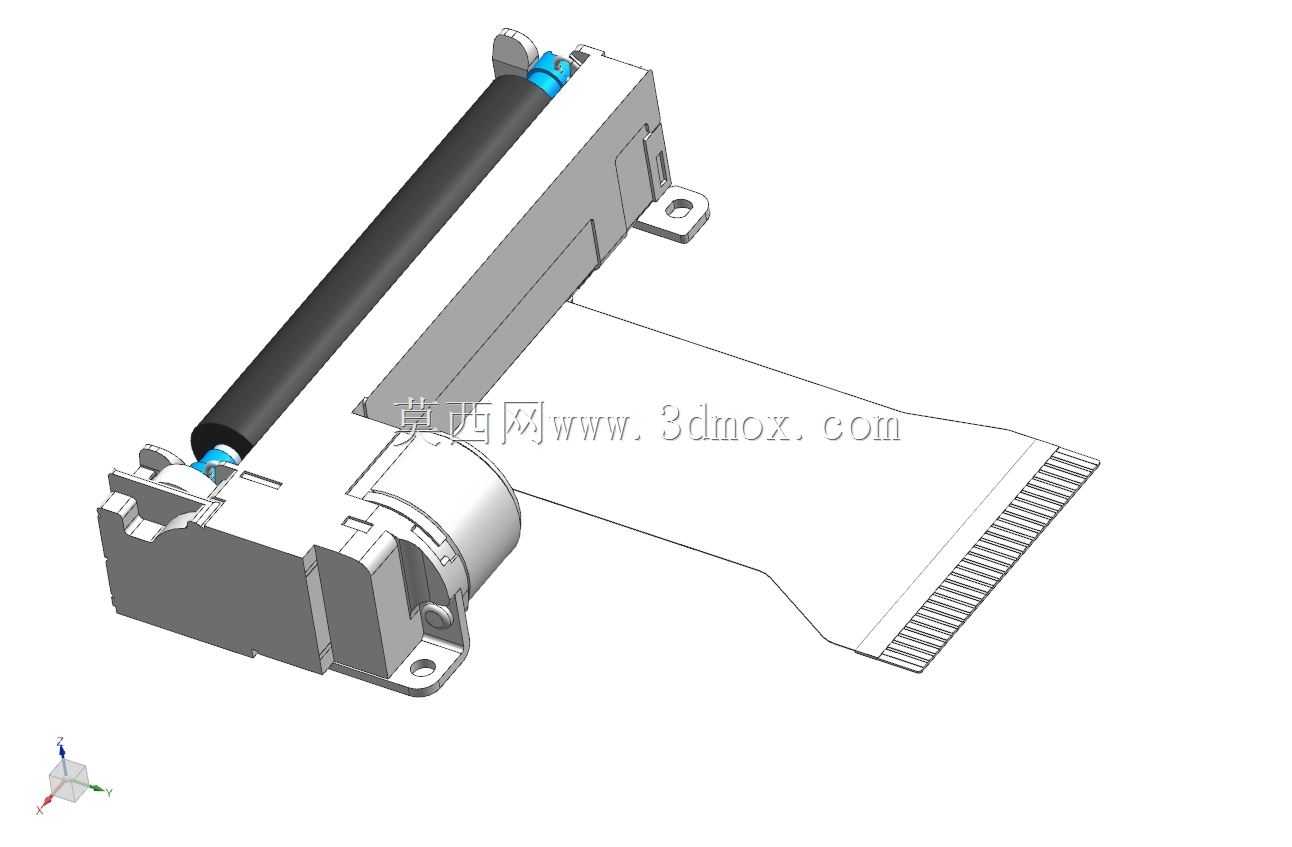

这款热敏打印模组是面向便携检测仪器、嵌入式工控终端、小型收银计量设备开发的核心输出部件，日常多集成在手持巡检仪、桌面式检测设备、自助服务终端的内部空间中，负责将设备采集到的检测数据、交易凭证、记录凭条以热敏方式直接打印输出，无需外接独立打印设备，能大幅缩减终端设备的整体体积，提升设备的集成度与使用便捷性。从结构设计来看，模组采用一体化集成布局，将热敏打印头、胶辊走纸机构、驱动连接排线、安装固定基座整合为单一组件，省去了零散部件的装配调试环节，终端设备厂商在做整机设计时，只需预留对应安装位即可完成集成，无需单独匹配打印头与走纸结构的配合公差。胶辊采用悬臂式支撑结构，一端与基座的驱动卡位配合，另一端预留快拆卡位，日常更换耗材时无需额外工具，即可掀开压合结构完成热敏纸卷的更换，压合处设置有恒压弹片，能保证胶辊与热敏头之间的压力均匀分布，避免出现打印浓淡不均、走纸歪斜的问题。安装边界方面，模组整体采用扁平式布局，主体基座为直角安装面，两个带安装孔的固定耳分别布置在基座的上下对角位置，安装孔位做了沉台设计，装配后螺丝头部不会突出安装面，不会额外占用设备内部空间；连接排线采用FPC软排线从模组侧端引出，排线末端做了金手指补强处理，可直接与设备主控板的插座对接，排线长度预留了装配冗余，不会因为设备内部的走线弯折出现接触不良的问题。功能设计上，模组的走纸通道做了导向弧面处理，热敏纸从纸仓进入走纸辊的路径全程无锐角结构，能避免卡纸、纸边刮毛的问题，打印头的排线与走纸驱动的接线做了分槽走线，不会出现线路干涉、磨损短路的隐患。在实际选型适配时，结构工程师可直接依托该模型核对安装孔位坐标、走纸通道的空间占位、排线的引出方向，提前在整机结构设计中预留对应的纸仓空间、安装避让位，无需反复打样验证打印模组与壳体的配合间隙，能有效缩短嵌入式打印终端的开发周期，避免因为安装尺寸不匹配导致的结构返工。
