激光打印机L型加强筋握持手柄结构

这类L形手柄主要服务于激光打印机机身盖板、耗材仓门或可抽出模组的手动操作，在桌面办公设备和部分工业打印终端中都很常见。它不是单纯的装饰外盖，而是把人手施力、门板开合定位、内部空间避让和外观包覆整合在同一件塑料件上。结构工程师在布置时，首先要确认手柄与打印机本体的连接边界：短边端通常对应转轴、卡扣或螺钉柱区域，长边则沿门板或抽拉件边缘延伸，形成连续握持带。安装边界需要避开硒鼓、走纸通道、线束和高压板，同时保证手指在扣入、提拉、翻转过程中不会与相邻壳体发生干涉。

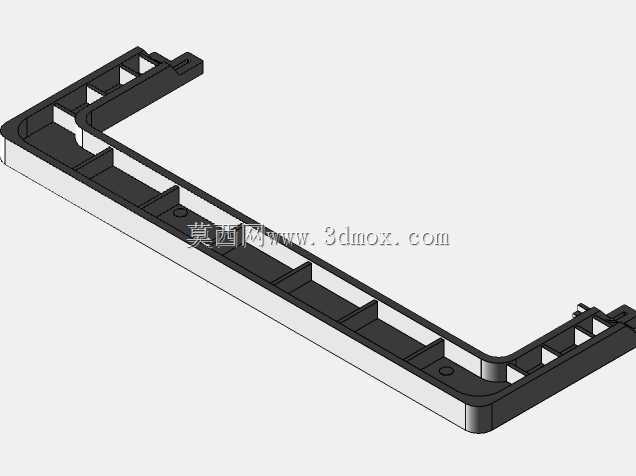

从功能上看，手柄承担开合时的拉力与弯矩。用户开启仓门时往往不是垂直施力，而是在斜向、偏载甚至单侧快速拉扯的状态下操作，因此根部和转折区是应力集中位置。模型中沿长槽布置的多道横向加强筋，正是为了在有限壁厚下提升截面抗弯能力，让长条状外盖在受力时不易出现翘曲、发白或断裂。筋位间距、高度和脱模斜度需要兼顾注塑填充与冷却，过密会造成困气和缩痕，过疏则无法控制形变。

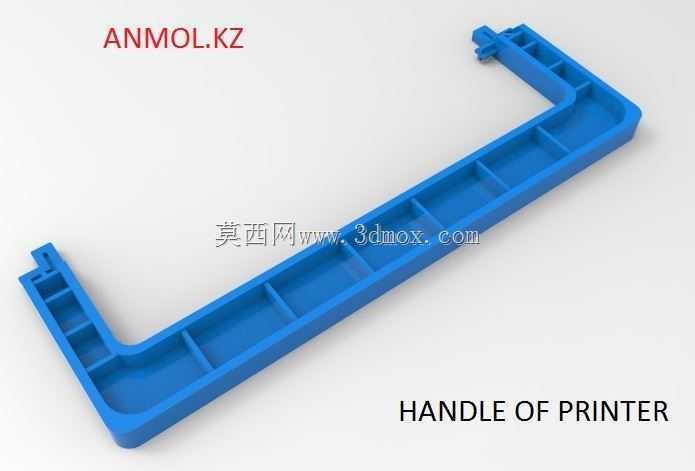

外形上采用L型弯折，能够贴合打印机边角轮廓，使握持区从正面自然延伸到侧面。这种走向既增加了手与件的接触长度，也让门板开启时的力线更接近铰链旋转中心，降低用户所需的扣力。端部的小凸台和卡扣结构用于与机身或门体预定位，装配时可先挂住再压合，减少生产线拧螺钉的辅助时间。背面留空形成槽形截面，在减轻重量的同时保留侧壁高度，比实心平板更省料且刚性更好。

设计思路上，这类手柄不能孤立建模，必须放入整机数字样机中校核。需要检查门体开启到最大角度时手柄与机架、纸盘、线缆的最小间隙，评估手指进入空间是否足够，并在跌落、反复开合和长期蠕变条件下关注卡扣根部的疲劳趋势。拔模方向、分型线位置和表面纹理也要同步考虑，避免外观面出现明显熔接痕或顶出痕迹。对于需要频繁更换耗材的机型，手柄的触感、边角圆角和防滑连续性会直接影响维护体验；而对于内嵌式门盖，它还要与周围壳体保持均匀缝隙，防止外观断差。通过把人机操作、结构强度和注塑工艺统一到这个L型件中，打印设备的仓门开启才能稳定、顺手并具备足够的耐久余量。
