活塞结构热负荷有限元分析三维建模

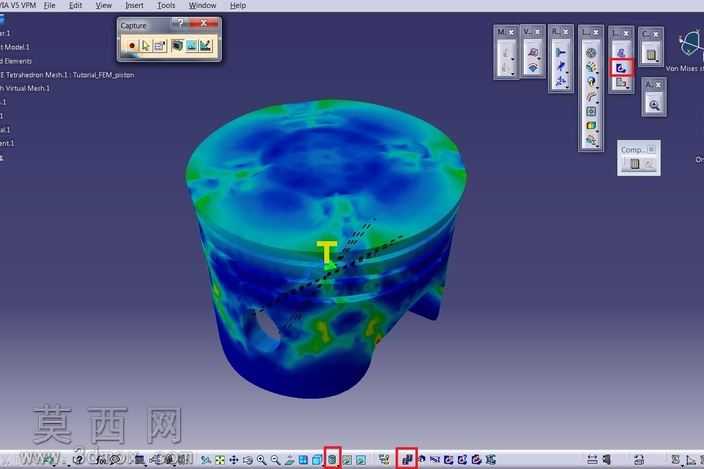

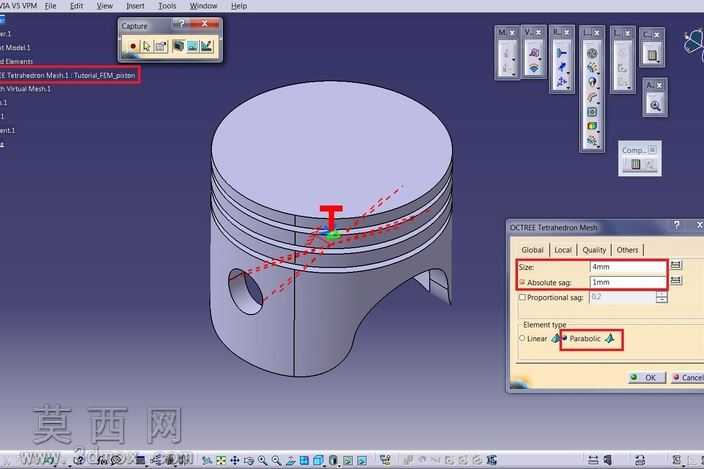

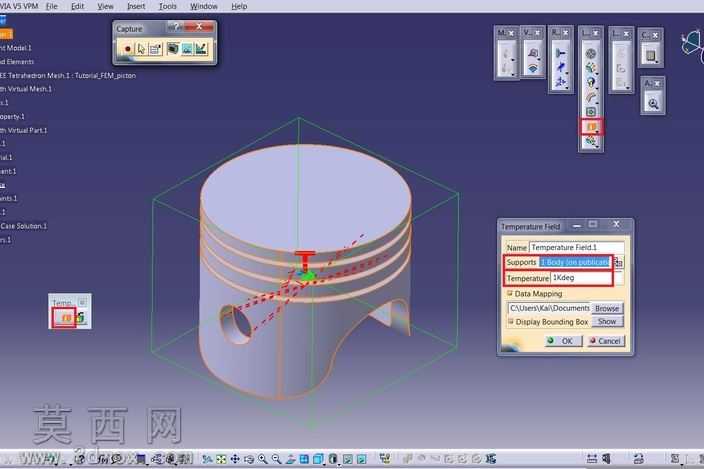

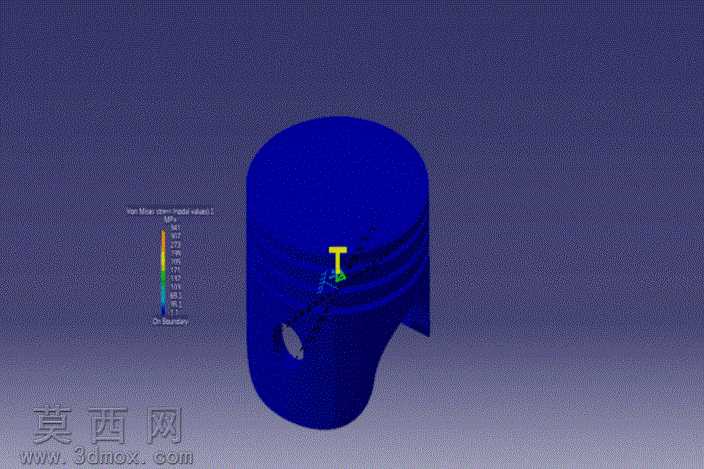

本次三维建模围绕内燃机核心部件活塞展开，以热负荷有限元分析为核心目标完成全流程建模与仿真前置处理。建模阶段首先基于活塞的实际工程尺寸，精准还原其顶部燃烧室轮廓、环槽结构、销座开孔以及裙部型面的几何特征，对环槽的倒角、销座的过渡圆角等易产生应力集中的细节做了精细化处理，避免几何缺陷影响后续仿真计算精度。材质设置上匹配活塞常用的铝合金材料参数，录入对应温度区间下的导热系数、热膨胀系数、弹性模量、泊松比等热力学与力学属性，确保材料物理特性与实际工况一致。建模过程中同步完成模型的几何清理，删除对热传导、应力分布影响极小的微小工艺特征，在保证计算精度的前提下合理划分网格，针对活塞顶部、环槽、销座等热负荷与机械负荷集中的区域做网格加密处理，平衡仿真计算的效率与结果准确性。本次建模重点服务于CatiaV5环境下的热负荷分析流程，支持直接映射温度场载荷，可模拟活塞在发动机工作循环中承受的高温燃气加热、活塞环与缸壁换热、内腔机油冷却等多路径热交换过程，同时可耦合机械载荷完成热应力耦合分析，清晰呈现活塞不同区域的温度梯度分布、热变形量以及热应力集中位置。模型还支持导出通用stp格式，可适配其他通用有限元分析软件开展后续计算，能够为活塞的结构优化、冷却方案设计、疲劳寿命评估提供可靠的三维模型基础，帮助工程人员快速定位活塞热负荷过高的风险区域，针对性调整壁厚、环槽位置、冷却油腔结构等设计参数，提升活塞在高温高压工况下的工作可靠性与使用寿命。
