CatiaV5样条曲线多段线螺旋线创建技法

　　在非标自动化输送、特种弹性元件设计、异形管路导向结构的开发场景中，常遇到需要沿非直线路径布置螺旋特征的需求——比如弧形输送轨道上的变径导向弹簧、随形冷却管路中的螺旋扰流结构、异形线缆防护套的螺旋骨架，这类结构无法通过常规的轴类/直线螺旋命令直接生成，是三维结构设计中容易卡壳的实操难点。常规的螺旋特征生成逻辑，是基于固定中心轴线、设定螺距与圈数完成回转扫掠，这类生成方式仅能适配直线段、规则回转轴类的螺旋结构，一旦路径切换为曲率连续变化的样条曲线、多段拼接的折线/圆弧组合路径，常规命令就会出现路径识别失败、螺距分布不均、扫掠特征自相交的问题，无法满足工程实际的装配与功能要求。这套建模技法的核心思路，是打破常规螺旋命令的轴线绑定逻辑，

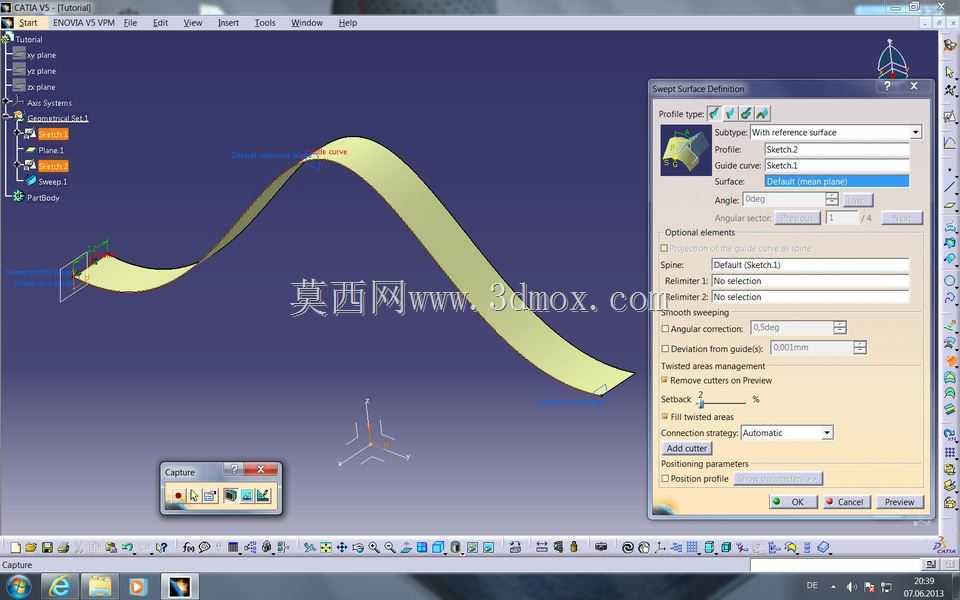

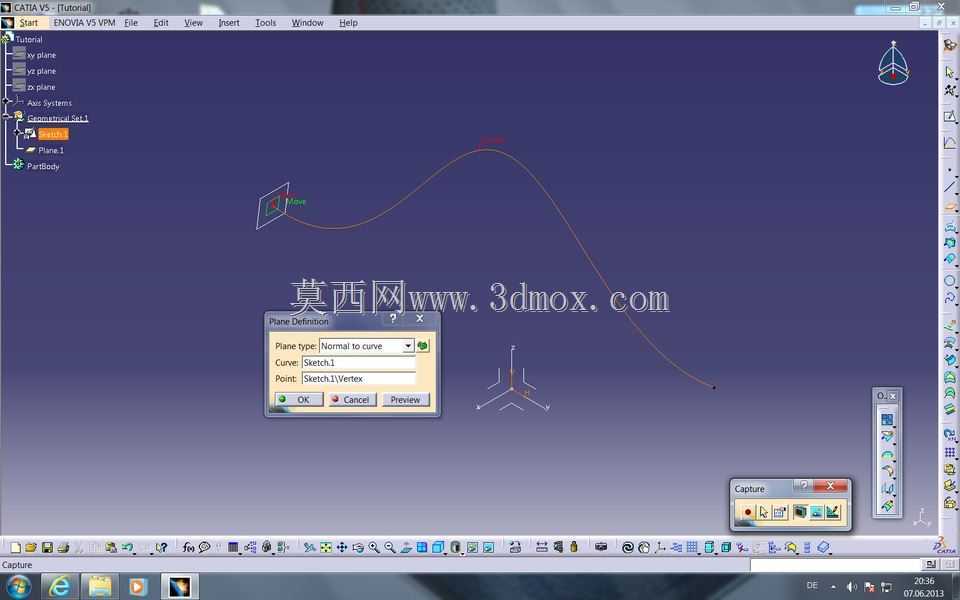

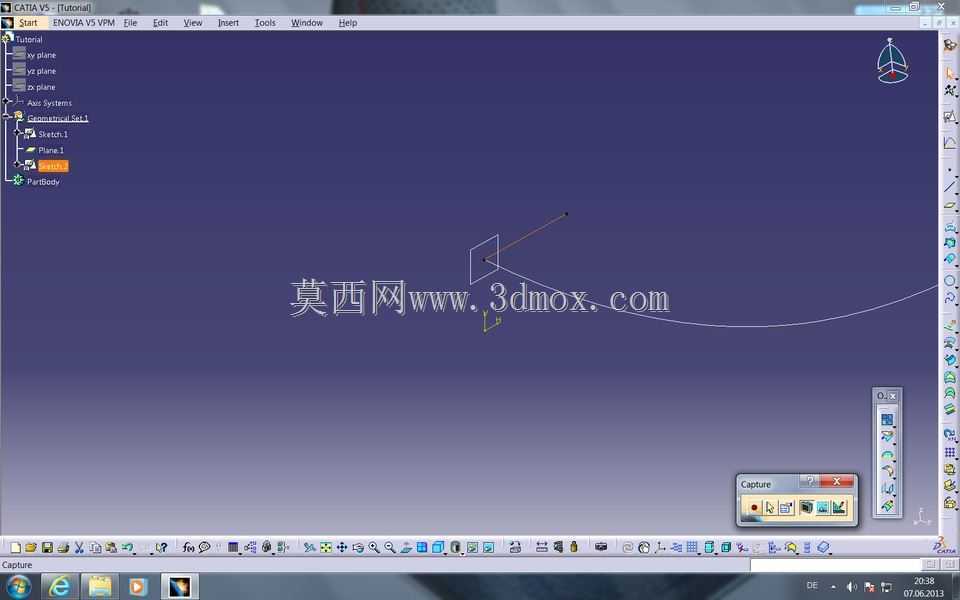

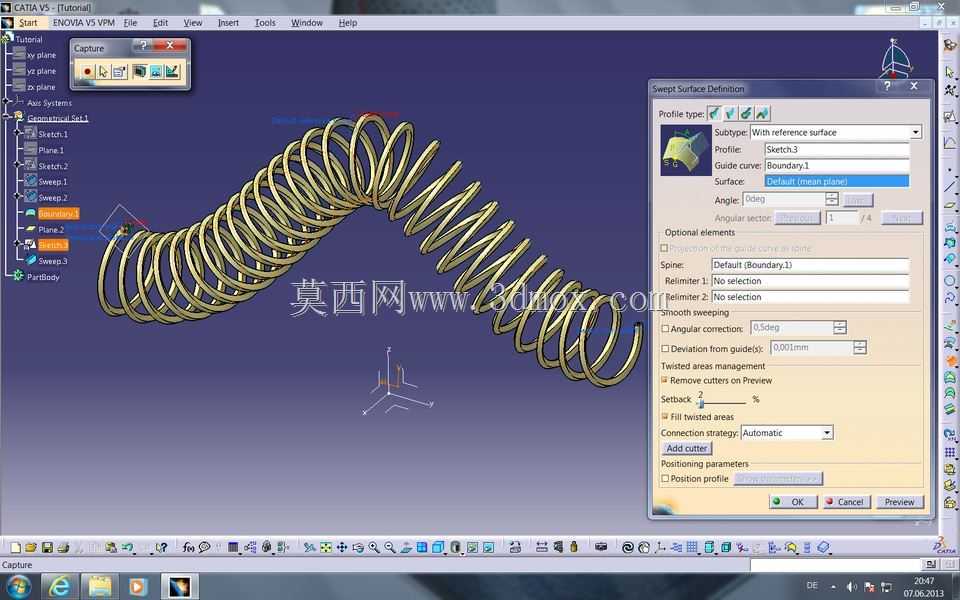

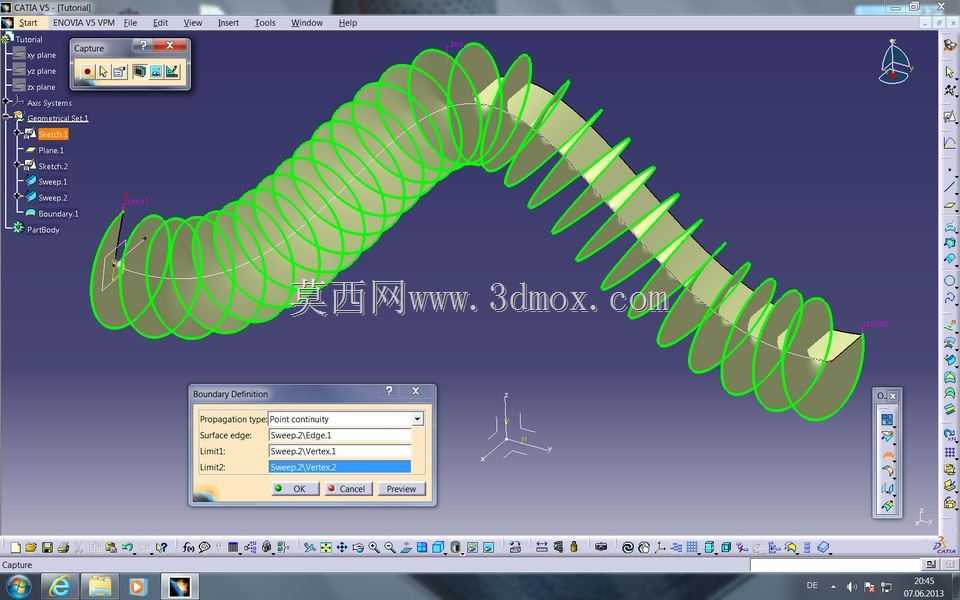

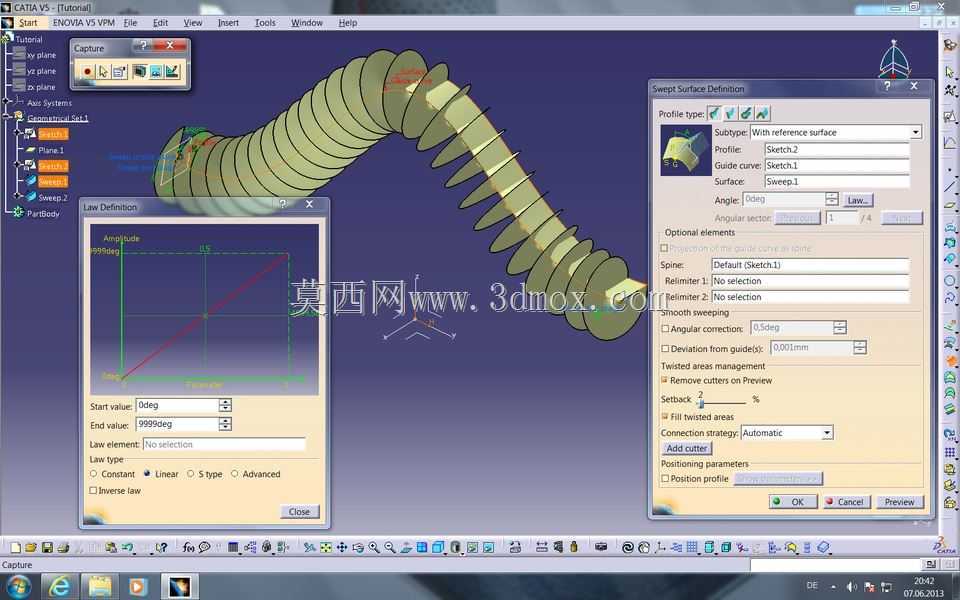

　　先将目标路径曲线做离散化处理，按设定的螺距参数在路径上生成等距分布的法向基准面，再在每个基准面上对应生成螺旋截面的轮廓点位，通过空间样条线将所有点位串联为连续的螺旋引导线，最后沿引导线完成截面扫掠生成实体。实际建模过程中需要注意几个关键边界：一是路径离散的步长需要匹配路径的最小曲率半径，曲率越大的区段步长要适当缩小，避免生成的螺旋线出现局部折角、与原路径偏移量超差的问题；二是每个法向基准面的坐标系要与路径切线方向保持垂直，同时统一截面轮廓的旋转方向，避免扫掠过程中出现截面扭转，导致最终实体出现壁厚不均、曲面褶皱的缺陷；三是多段线路径需要提前做曲率连续处理，将拼接的直线、圆弧段桥接为G2连续的整体曲线，

　　避免在段差位置出现螺旋线的阶跃突变，影响后续的加工可行性。这类沿任意路径生成的螺旋结构，在实际设备中主要承担三个核心功能：一是作为异形弹性元件，适配弧形、弯折形的安装空间，提供沿路径方向的均匀弹性力，常见于医疗设备的随形支撑结构、特种阀门的异形复位弹簧；二是作为输送设备的螺旋导向叶片，沿弯曲输送路径布置时可以保证物料推送的连续性，避免直线螺旋无法适配弯道的问题；三是作为换热设备的扰流结构，沿异形冷却管路的内壁生成螺旋凸起，可以大幅提升介质的湍流程度，提升换热效率。建模过程中还要提前预留安装边界，螺旋特征的两端需要根据装配需求做平直段收尾处理，保证端部可以和相邻的固定座、连接接头精准配合，避免螺旋端部直接参与装配导致的定位不准、连接强度不足的问题；同时要校核螺旋特征的整体外径，确保在整个路径长度上，螺旋的外轮廓不会和周边的安装结构发生干涉，尤其是路径曲率较大的区段，要单独测量螺旋外侧的最大轮廓尺寸，预留足够的装配间隙。
