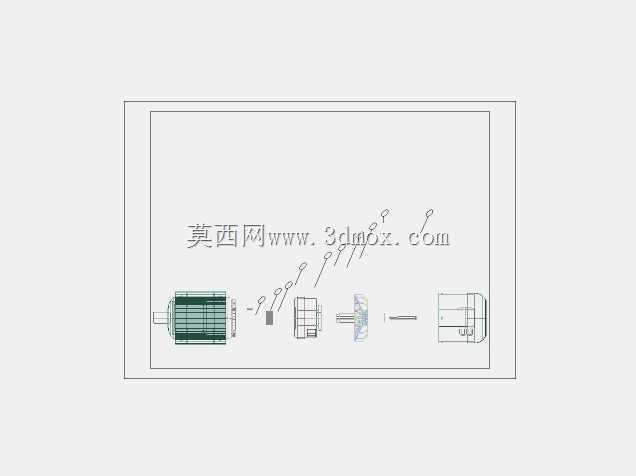

老式异步电动机爆炸视图结构展示

在常规工业产线的动力配套环节，这类结构经典的电动机是绝大多数传动系统的核心动力源，从早年的小型机床进给驱动、老式输送线辊筒动力输入，到小型农用加工设备的动力输出端，都能见到这类结构电机的身影。不同于当下高度集成的伺服驱动单元，这款电机的结构完全遵循传统异步电机的设计逻辑，所有零部件拆分后能清晰看到定子总成、转子组件、端盖、轴承、接线盒、风罩、输出轴键连接结构的独立形态，没有多余的集成化封装，每个部件的安装配合边界都做了明确的结构预留。从爆炸视图的排布能看出，设计时优先考虑了现场检修的便利性：端盖与机座采用止口配合加螺栓紧固的结构，不需要专用工装就能完成拆卸，轴承位的配合公差选取了中等间隙的过渡配合，日常更换轴承时不需要大型压装设备，用常规拉马就能完成拆解作业。机座的散热筋采用了轴向直筋布局，没有复杂的曲面造型，早年的铸造工艺就能轻松实现批量生产，不会因为造型问题提升铸件的废品率。安装尺寸上，底脚的安装孔距遵循了早期通用电机的安装规范，输出轴的轴径、键槽尺寸都和同功率等级的老款电机完全通用，现场替换时不需要重新加工安装底座，也不用调整联轴器的对中参数，直接固定接线就能完成动力配套。接线盒的位置设置在机座侧上方，不管是卧式安装还是小角度倾斜安装，都能方便电工完成接线作业，盒内预留了足够的接线空间，能容纳不同线径的动力线缆接入，也方便后期加装热保护元件。风罩采用薄钢板冲压成型，和机座的连接采用卡扣加小螺栓固定，清理散热风道积尘时不需要完全拆下所有螺栓，松开卡扣就能掀开风罩清理风扇和风道的杂物。转子部分的铸铝导条结构没有做特殊的优化设计，完全适配工频供电的运行场景，启动转矩能满足常规带载启动的需求，不会因为负载惯量稍大就出现堵转问题。这类电机的结构设计没有追求过高的功率密度，所有部件的强度冗余都留得比较充足，哪怕在供电电压波动稍大的厂区环境里，也能保持稳定运行，不会因为短时过载就出现绕组烧毁的问题。从建模的细节来看，所有配合面的倒角、退刀槽都做了还原，没有忽略加工工艺需要的结构细节，不管是用来做老设备改造的选型参考，还是作为教学场景下的电机结构演示模型，都能清晰呈现传统异步电机的完整装配逻辑，帮助从业者理解每个部件在电机运行过程中承担的功能，以及装配时需要注意的配合关系。
