四极九十千瓦工业异步电动机结构设计

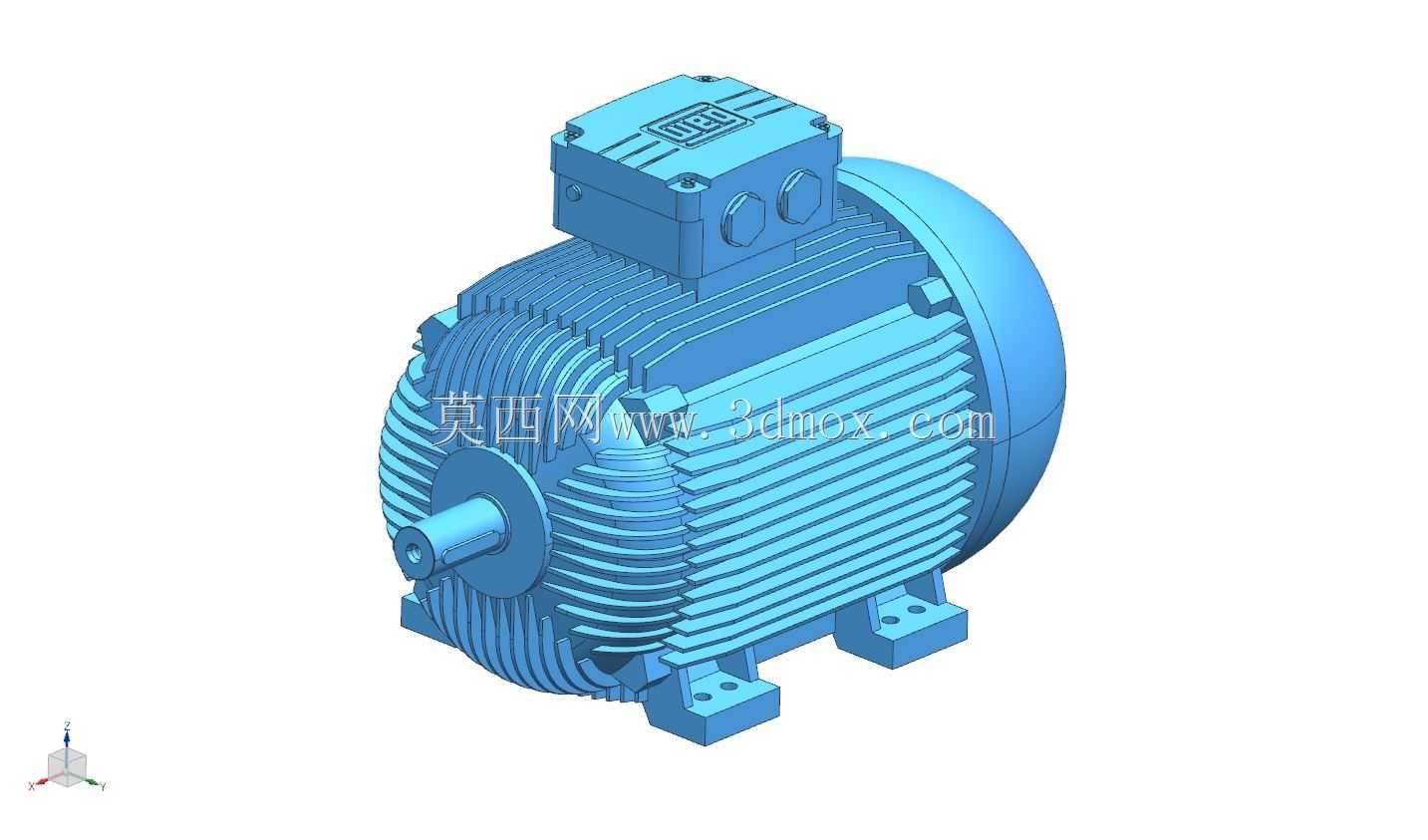

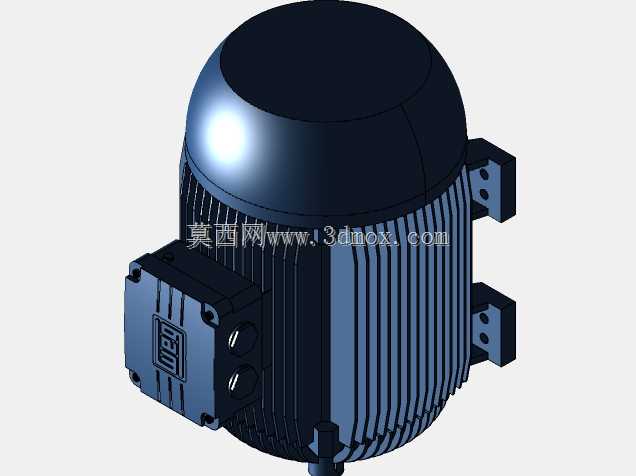

这款四极九十千瓦电动机是工业传动场景中应用极为广泛的动力核心设备，主要面向矿山输送、风机驱动、水泵机组、冶金辅机、建材加工生产线等需要持续稳定大扭矩输出的重载工况，能够在三相工频供电环境下将电能高效转化为旋转机械能，为整套工业设备提供可靠的动力源。从实际用途来看，该电机适配额定转速约1450转每分的负载场景，既可以通过联轴器直连负载设备，也可搭配减速机、皮带轮等传动部件调整输出扭矩与转速，满足不同设备的动力匹配需求，在长时间连续运行的工况下能够保持稳定的工作状态，适配多粉尘、常温环境下的工业厂房安装使用。在功能特性设计上，整机采用全封闭自扇冷式结构，机壳表面排布密集的轴向散热筋，能够在转子带动尾部散热风扇转动时，引导气流沿散热筋快速流通，带走电机运行过程中定子、转子产生的热量，避免绕组温升过高影响绝缘寿命；顶部的接线盒采用密封式结构设计，预留充足的接线空间，方便现场进行电缆引入与接线端子固定，同时具备防尘防溅的防护能力，适配工业现场复杂的布线环境；输出轴采用标准圆柱形轴伸，配套标准键槽，能够与通用传动件实现快速适配，无需额外定制连接部件；底部的安装脚座采用加厚铸铁结构，预留四个对称的安装螺栓孔，能够保证设备安装后重心稳定，降低运行过程中的振动幅度，减少噪音传递。从设计思路来看，整机结构优先考虑工业场景下的易维护性与运行可靠性，端盖采用螺栓紧固的分体式结构，方便后期拆解进行轴承维护、绕组检修；定子绕组采用浸漆绝缘处理，能够提升绕组的机械强度与绝缘性能，应对重载启动时的电流冲击；转子采用铸铝鼠笼结构，兼顾结构强度与动平衡精度，降低运行过程中的径向跳动。在外形尺寸与安装边界上，整机轴向长度、中心高、安装孔距均遵循对应功率段电机的通用安装尺寸规范，脚座安装孔的横向、纵向间距适配行业通用的安装底座尺寸，输出轴的轴径、键槽尺寸、伸出长度符合标准传动件的适配要求，接线盒的顶部预留空间满足电缆弯曲半径要求，整机最大外径能够适配常规的电机护罩安装空间，用户在替换同功率段旧电机时无需改动原有安装基础，可直接完成换装，大幅降低现场改造的工作量与成本。
