工业卧式振动电机MVE60-3结构设计

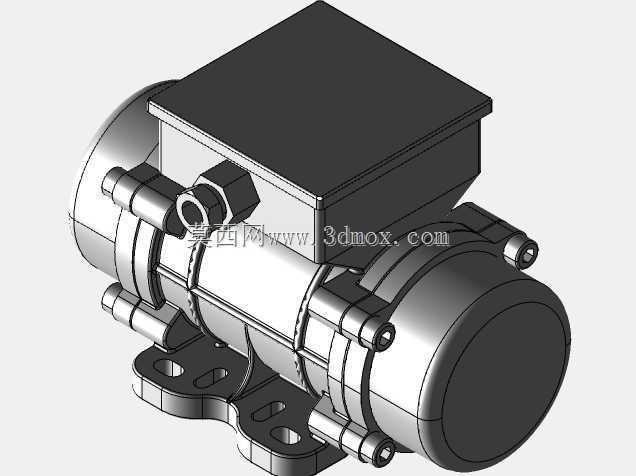

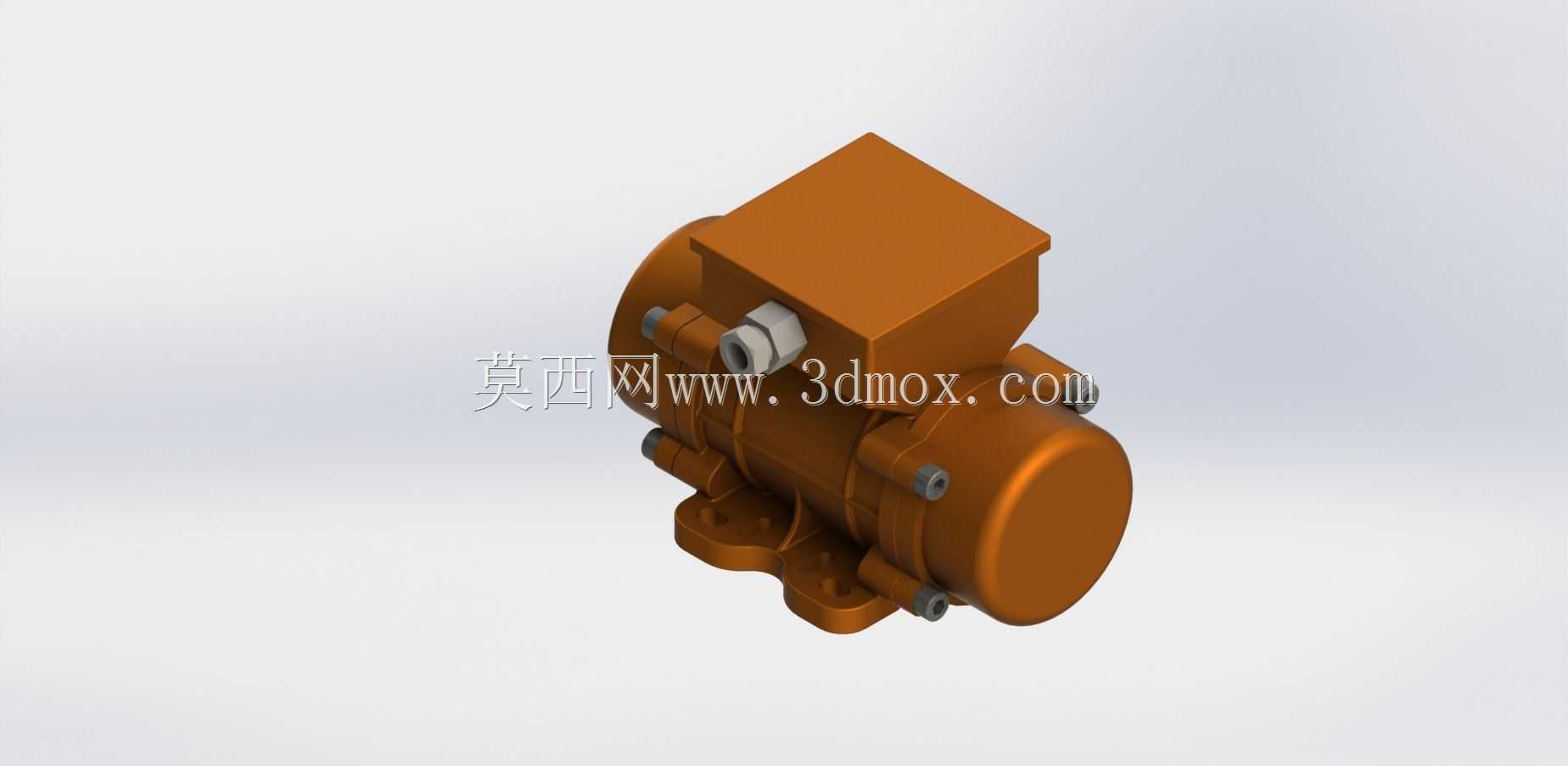

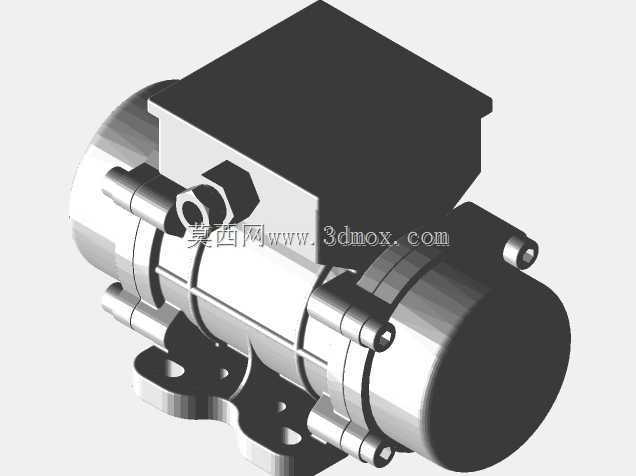

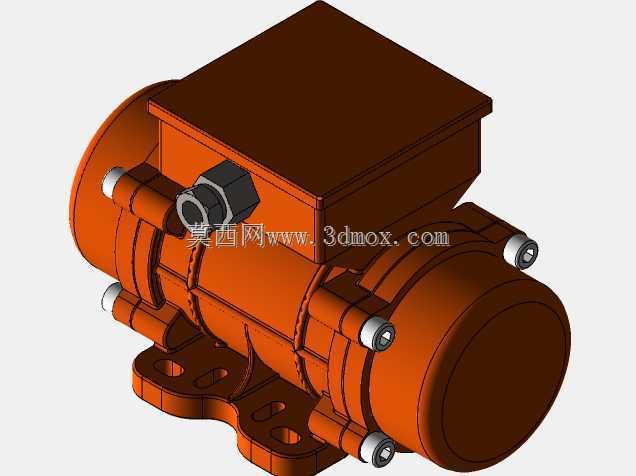

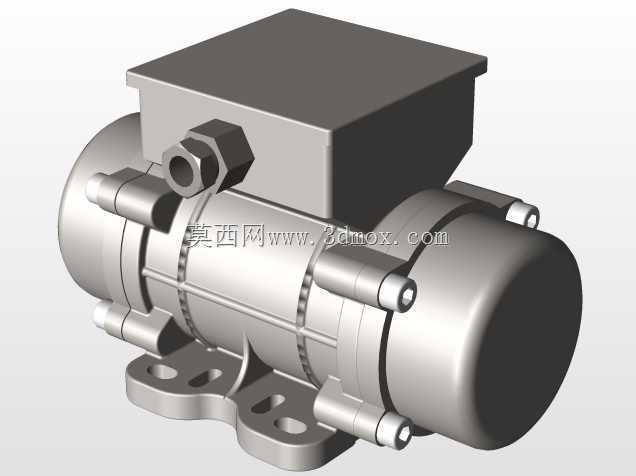

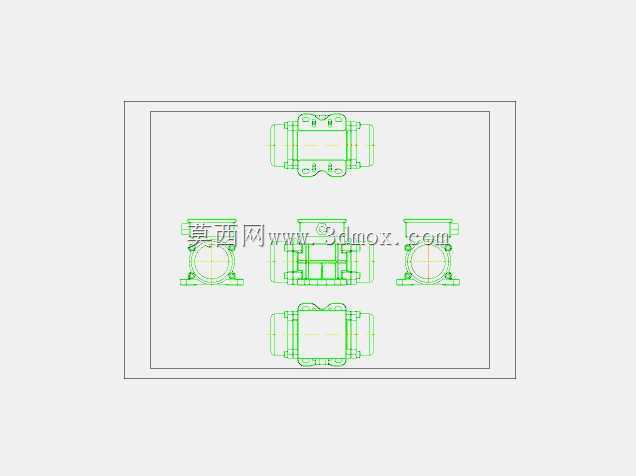

这款卧式振动电机的三维结构，是针对工业振动类设备的激振需求完成的参数化建模，整体采用两端偏心块外置、中部定子腔体集成接线盒的经典布局，在各类需要定向激振的工业场景中适配性极强。从实际应用场景来看，这类振动单元常被配套在振动给料机、振动筛分设备、料仓破拱装置、混凝土振实台、物料输送溜槽上，依靠自身产生的高频定向激振力，完成物料的筛分分级、均匀给料、防堵排料、密实成型等作业，在矿山筛分、建材生产、粮食加工、化工物料输送、铸造砂处理等工况中都属于核心动力部件。从功能特性上看，该结构将定子转子总成封闭在筒型机壳内部，两端轴承座与机壳采用一体化铸造成型结构，保证高频振动下的壳体刚性，避免长期运行出现焊缝开裂或者连接松动的问题；顶部的方形接线盒采用密封式结构设计，预留的电缆接头可以适配工业级防水格兰头，满足多粉尘、轻微溅湿的车间工况使用要求；底部的安装脚座与机壳为一体铸造成型，脚座上开设的长条形安装孔可以适配不同孔距的安装基座，降低现场安装的对位难度，安装面经过铣削加工保证平面度，避免安装时出现附加应力导致机壳变形。设计过程中优先考虑了激振力的调节便利性，两端伸出轴的偏心块采用可调式叠片结构，现场调试时可以通过增减偏心块叠片数量、调整偏心块的相对夹角，实现0到额定激振力范围内的无级调节，不需要拆解电机主体就能完成参数调整，适配不同物料、不同处理量的工况需求。外形尺寸方面，整体筒型壳体的外径控制在适配常规安装空间的范围，接线盒顶部到安装脚座底面的总高度预留了足够的电缆弯曲空间，两端偏心块的外圆直径小于机壳安装脚的跨距，安装时不需要额外预留偏心块的避让空间，整机的重心落在安装脚座的中心区域，运行时不会产生附加的偏心力矩，降低安装基座的结构强度要求。建模过程中对所有连接螺栓的位置、密封槽的尺寸、轴承位的配合公差都做了还原，接线盒内部的接线端子安装位、接地柱位置都按照实际工业产品的布局设置，两端的轴承端盖采用止口定位结构，保证装配时的同轴度，减少高速运转时的轴承温升。这类振动电机的安装边界需要注意，安装基座的钢板厚度需要匹配设备的激振力参数，固定螺栓需要采用防松螺母配合弹簧垫圈，避免长期振动出现螺栓松动，电机的电缆需要留有足够的振动余量，不能采用刚性固定的方式布线，防止电缆在振动过程中出现断线问题。
