半潜式海上油气钻采作业平台结构

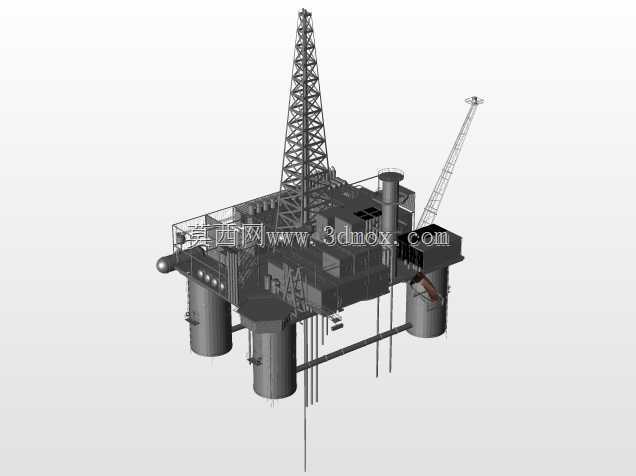

这套半潜式钻采平台的三维结构，完全围绕远海深水油气开发的实际作业需求搭建，区别于浅海固定式导管架平台，其核心设计逻辑是通过下部浮体提供浮力支撑上部作业模块，配合锚泊或动力定位系统，可在数百米甚至上千米水深的海域稳定开展作业，不受浅海海床地质条件的限制。从结构布局来看，平台下部设置多根立柱连接底部浮箱，浮箱在作业工况下处于海面以下一定深度，可大幅削弱波浪、海流对平台整体的冲击载荷，保证上部钻采作业的稳定性，避免风浪导致的钻杆偏移、井口晃动等问题。上部甲板按照功能分区做了明确划分：高耸的井架区域是钻完井作业的核心，可完成钻具起下、套管下入、测井固井等全流程钻完井工序，配套的钻台设备排布预留了足够的操作与检修空间；甲板一侧设置的起重吊机，可完成平台物资补给、设备吊装移位、水下作业机具收放等辅助作业，吊臂的回转半径覆盖整个甲板作业区以及平台舷侧的补给靠泊区域，满足日常运维的物料转运需求。平台上设置的多层生活与设备舱室，可容纳作业人员驻留，同时布置动力系统、泥浆循环系统、油气处理模块、井控设备等核心作业单元，各模块之间预留了管线排布通道与检修通道，符合海洋工程装备的安全规范要求，防火、防爆区域的边界划分在结构上做了明确的物理分隔。在设计思路上，整个平台的重心控制做了针对性优化，下部浮箱与立柱的压载舱可根据作业海况、载荷变化调整压载水量，保证平台在不同工况下的稳性满足规范要求，即使遭遇极端风浪工况，也能通过压载调整保持平台的浮态平衡。从安装与作业边界来看，平台整体的外形尺寸适配远海作业的拖航与就位要求，拖航工况下可将浮箱调整至吃水较浅的状态，降低拖航阻力，到达作业井位后再通过压载下浮至作业吃水深度，配合多点锚泊系统固定位置后即可开展钻采作业。平台的井口区域设置在甲板中部，避开舷侧波浪冲击的敏感区域，井架的高度满足常规钻具立根的摆放要求，减少钻具接卸的辅助作业时间，提升钻完井作业效率。甲板上的直升机平台设置在远离井架与吊机作业的区域，满足人员紧急撤离与物资快速转运的需求，周边的安全防护网与助航标识在结构上都做了对应设计，符合海上作业的安全标准。整个结构的细节还原覆盖了从下部浮体结构、立柱支撑、甲板功能分区到上部作业设备的全层级，可用于海洋工程装备的结构教学、作业流程模拟、布局优化验证等场景，帮助设计人员直观理解半潜式钻采平台的结构逻辑与作业边界，在前期方案设计阶段快速验证各功能模块的排布合理性，减少后续详细设计阶段的布局调整工作量。
