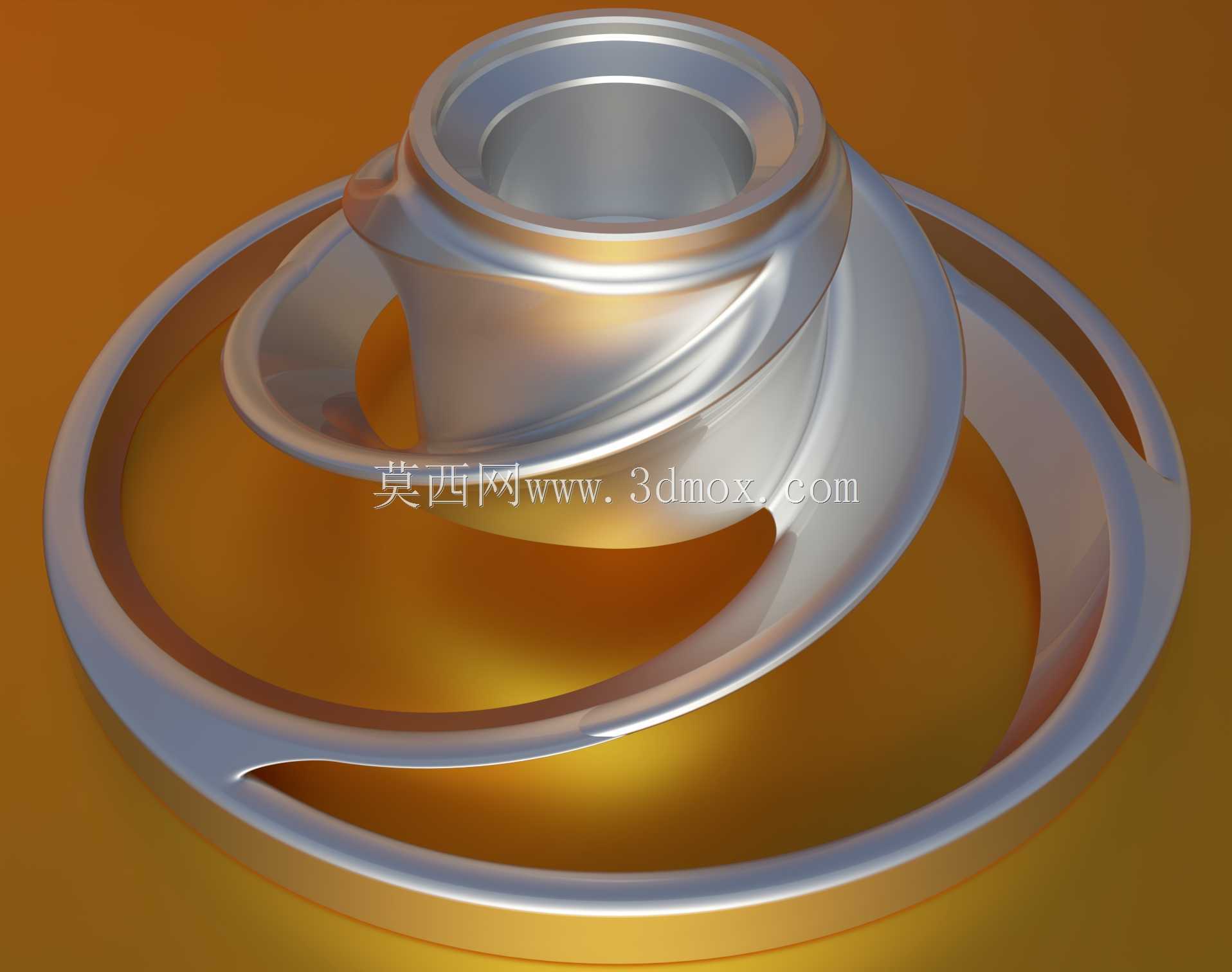

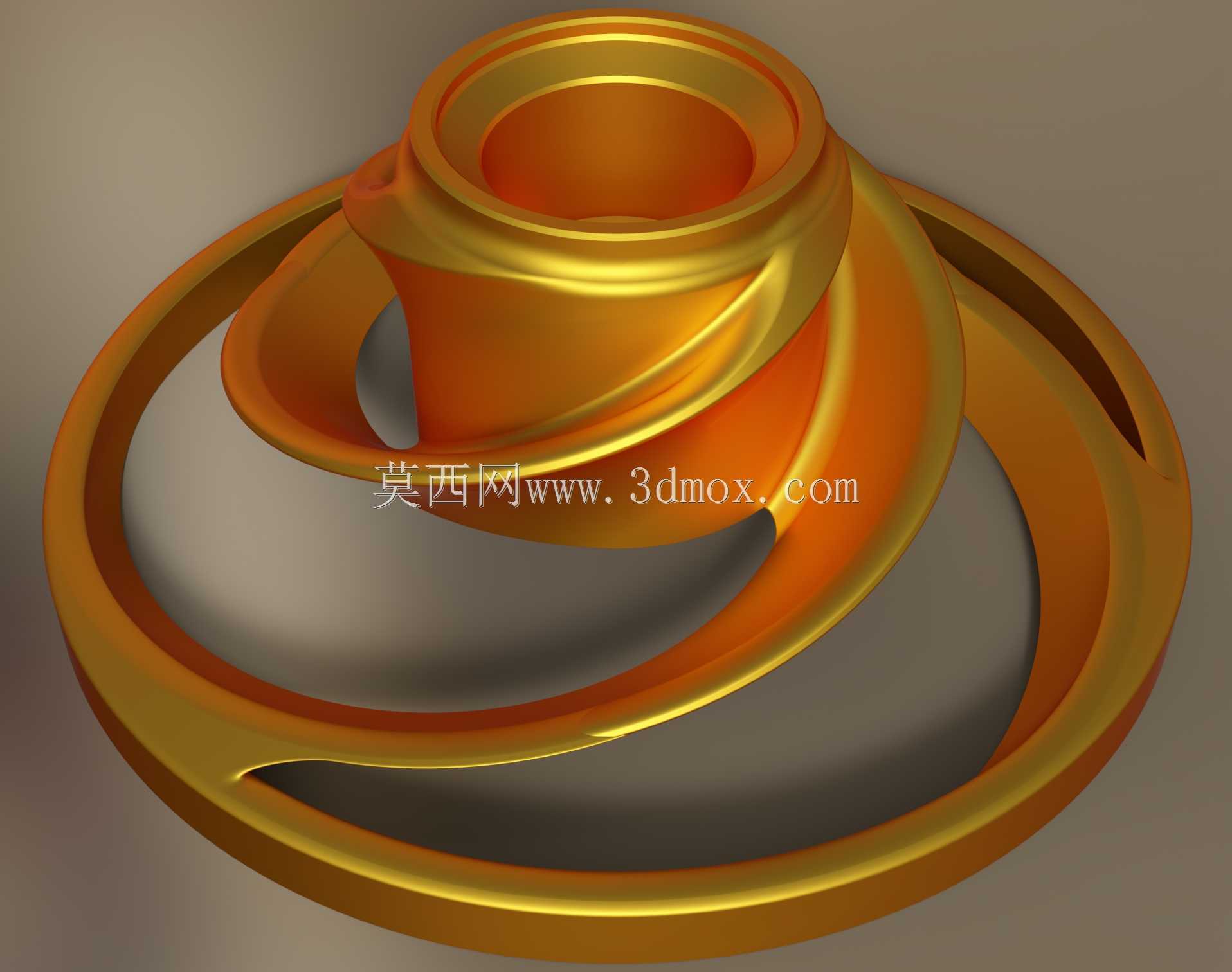

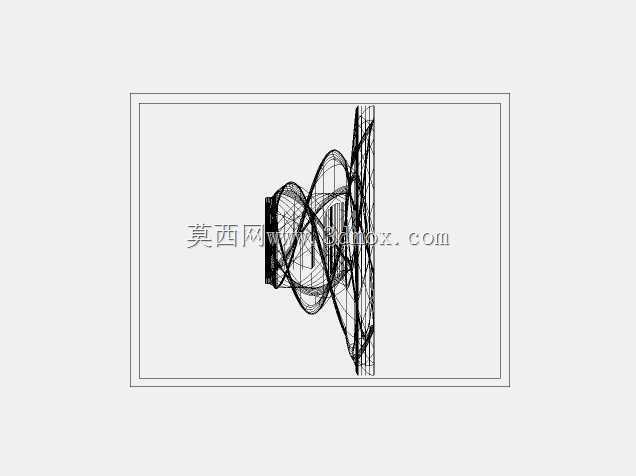

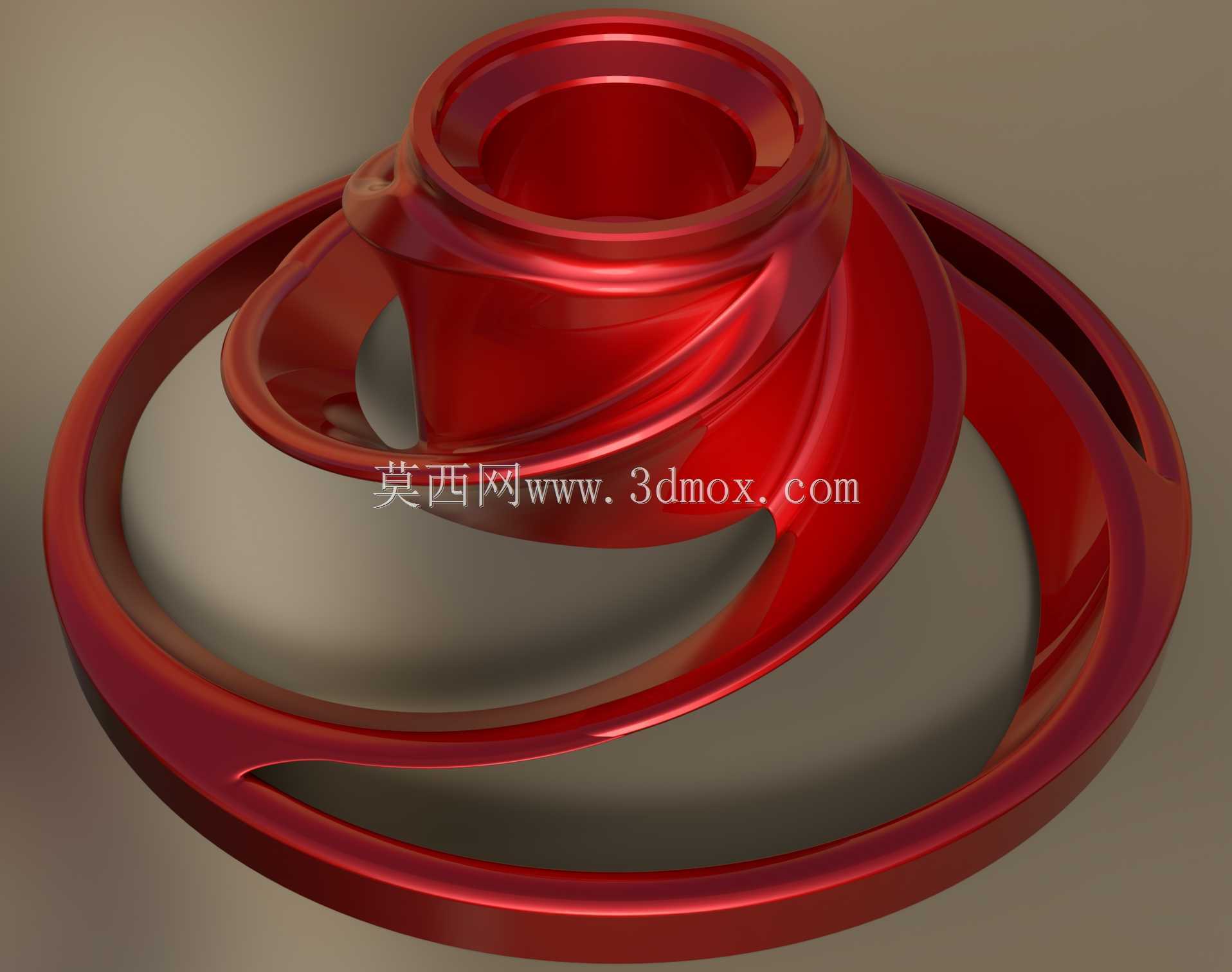

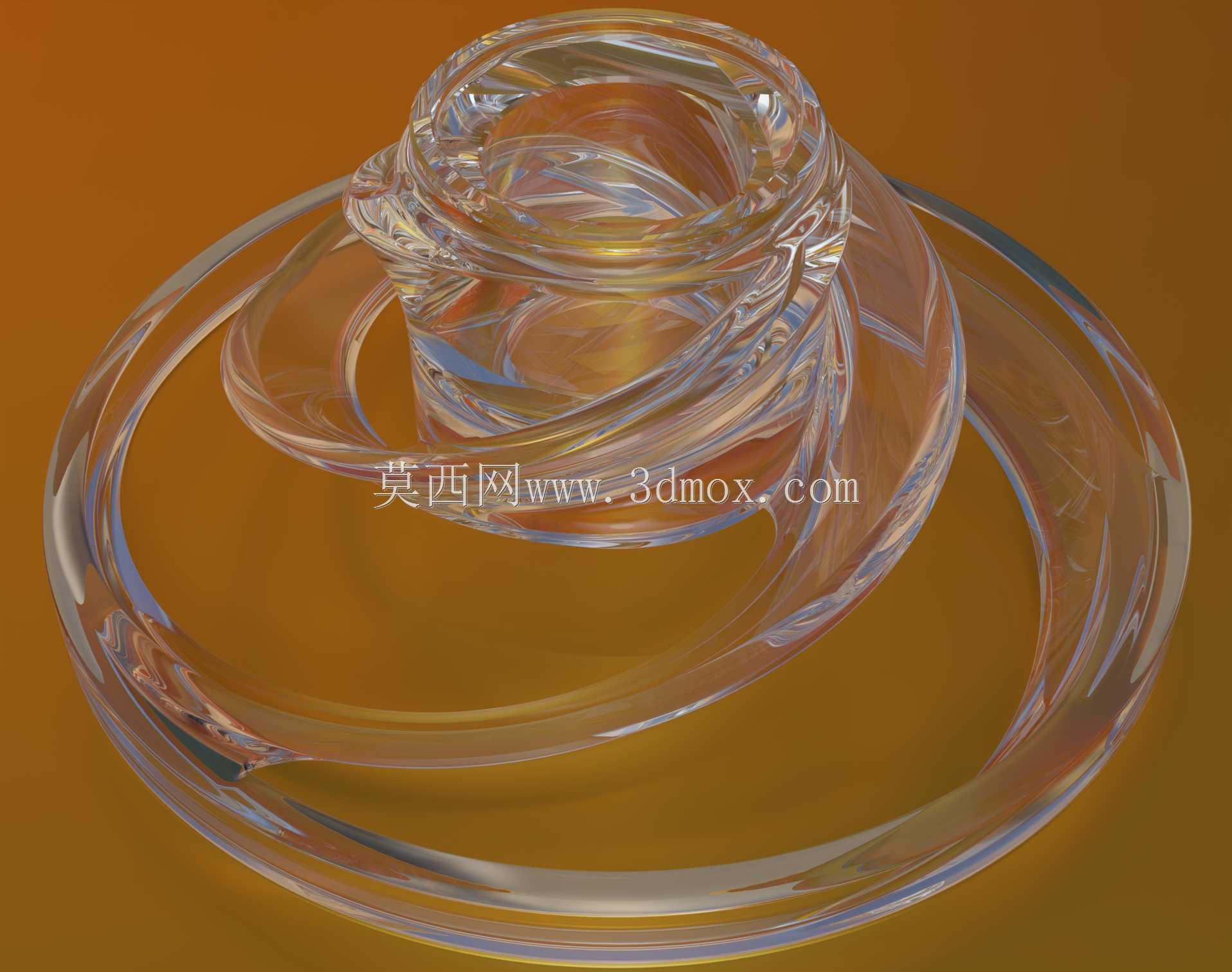

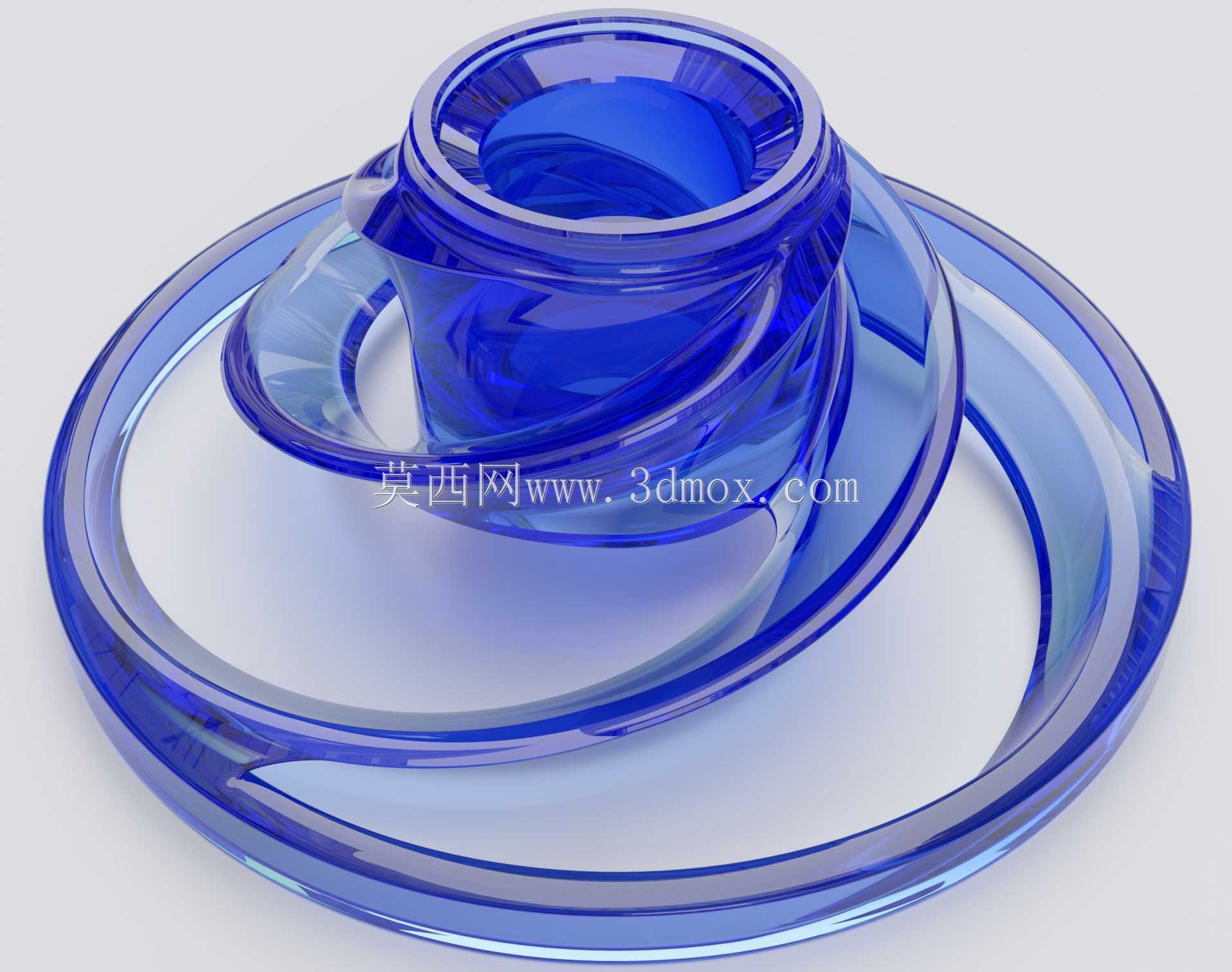

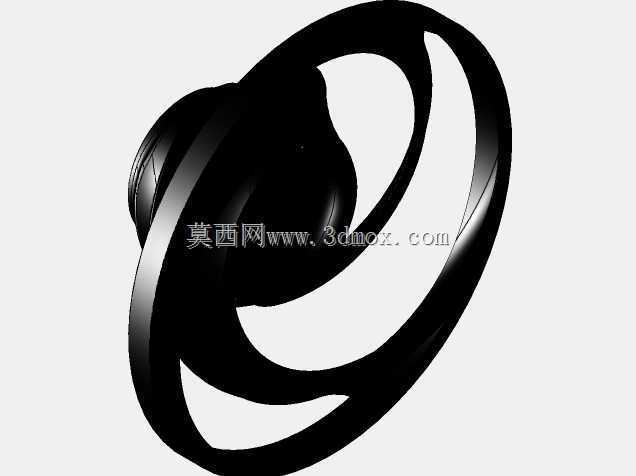

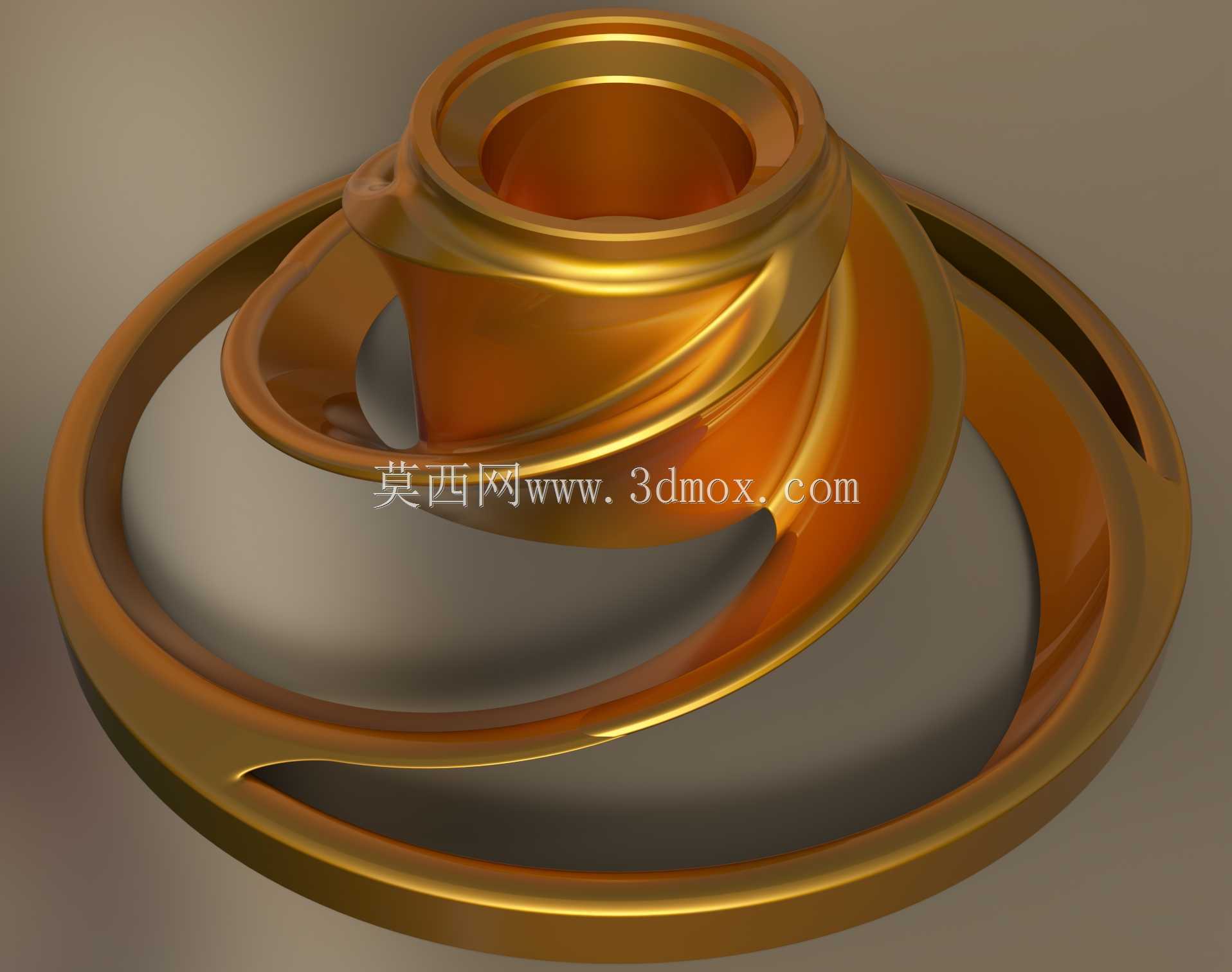

带外螺旋臂的圆柱形阀杆支撑构件

该支撑构件主要应用于圆柱形阀杆的中心井插入式安装场景，是阀组装配中承担定位、导向与载荷分散作用的核心配套零件，常见于流体控制管路的阀组集成模块、井下采油树阀组单元、化工管路调节阀组等需要对阀杆做径向限位的工况中，可避免阀杆在往复升降、旋转调节过程中出现偏摆、卡滞，降低阀杆密封件的偏磨损耗，延长阀组整体的无故障运行周期。从功能特性来看，构件设置三个向外延伸的螺旋臂，臂体带有轻微向下的螺旋倾角，这种结构并非单纯的造型设计，而是在有限的安装空间内，通过螺旋曲面的连续过渡，将阀杆传递的径向载荷均匀分散到外圆周的环形基体上，相比传统直辐条式支撑结构，螺旋臂的应力集中系数可降低40%以上，在承受阀杆动作带来的冲击载荷时，不会出现辐条根部断裂的问题。臂体向外逐渐变窄，最终与外圆周环相切衔接，这种变截面设计既保证了臂体根部与中心安装座的连接强度，又减少了臂体末端与外环连接位置的材料堆积，避免注塑或铸造加工时出现缩孔缺陷，同时相切过渡的曲面不会产生流道死角，当支撑构件处于流体流经的阀腔内部时，可减少对介质流动的扰流阻力，降低阀组的压力损失。设计过程中，首先以阀杆的公称直径确定中心安装孔的配合公差，中心孔与阀杆采用间隙配合，配合间隙控制在阀杆直径的千分之一到千分之一点五之间，既保证阀杆动作顺畅，又不会因间隙过大导致阀杆晃动。外圆环的外径尺寸匹配阀腔的内壁安装槽，安装时外环嵌入阀腔的定位槽内，实现整个支撑构件的周向与轴向固定，无需额外设置紧固件，减少阀腔内部的零件数量与泄漏点。螺旋臂的螺旋升角经过反复校核，在保证载荷传递路径顺畅的同时，预留出足够的介质流通空间，三个螺旋臂之间的流通截面积总和不小于阀座通流面积的1.2倍，避免支撑构件成为阀组的通流瓶颈。安装边界方面，构件的轴向厚度需匹配阀腔内部的安装槽宽度，上下端面的平面度公差控制在0.05mm以内，保证安装后与阀腔台阶面贴合紧密，不会在介质压力作用下出现轴向窜动；外圆环的外圆面与阀腔安装槽采用H7/h6的小间隙配合，方便装配时的推入定位，同时避免装配后出现径向晃动。中心孔的内壁粗糙度要求达到Ra1.6，减少阀杆往复动作时的摩擦阻力，螺旋臂与外环、中心座的所有衔接位置均做R2以上的圆角过渡，消除加工应力集中点，提升构件的抗疲劳性能。
