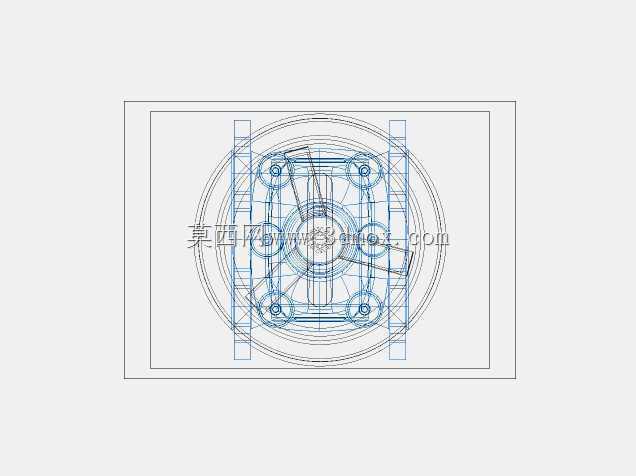

ND150PN16弹性楔阀结构设计

在市政给排水、工业循环水、暖通空调等中低压管路系统中，楔式闸阀是截断管路介质的核心控制部件，本次呈现的ND150PN16规格弹性楔阀，针对传统刚性楔阀易因管路应力变形出现卡涩、密封失效的痛点做了结构优化。从实际工程应用来看，该规格阀门适配公称通径150mm的管路，公称压力16bar，可适配常温清水、油品等无强腐蚀性介质的通断控制，安装场景多为水平管路，也可根据管路走向适配垂直安装工况，安装时需预留足够的操作空间满足手轮启闭的行程需求。

从设计思路上，弹性楔阀的核心改进在于闸板采用弹性结构设计，不同于传统刚性楔板的整体实心结构，弹性闸板在背部开设了合理的弹性槽，当阀门关闭时，闸板在阀杆推力作用下楔入阀座密封面，弹性槽可产生微量形变补偿，一方面抵消管路安装时产生的同轴度偏差、温度变化带来的管路热胀冷缩应力，避免闸板卡滞在阀座之间无法启闭，另一方面能让密封面更均匀地贴合，降低密封面的局部比压，减少长期启闭带来的密封面磨损，延长阀门的整体使用寿命。

从结构细节来看，该阀门采用法兰连接形式，连接法兰的尺寸符合对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰配对，通过螺栓紧固实现连接，密封面采用常规的楔式密封角度，加工时需保证两个密封面的角度公差与平面度要求，避免出现密封泄漏。阀杆采用明杆或暗杆结构适配不同安装空间需求，阀杆与闸板之间采用T型槽连接，可保证启闭过程中阀杆的扭矩有效传递到闸板，同时避免闸板在升降过程中出现偏摆。阀体的流道采用全通径设计，介质流经阀门时的流阻更小，可降低管路系统的压力损失，减少输送过程中的能耗。

在实际选型应用中，该规格弹性楔阀通常用于主干管路的截断控制，不适合用于调节介质流量，长期处于半开状态会导致闸板密封面被介质冲蚀损坏，安装时需注意介质流向与阀体标识一致，同时在管路试压时需将阀门处于全开状态，避免试压介质的高压差损坏闸板密封面。建模过程中需重点关注闸板弹性槽的尺寸设计，槽的深度与宽度直接影响闸板的弹性补偿量，过大会导致闸板刚性不足，过小则无法起到应力补偿的作用，同时需保证阀杆、闸板、阀座三个核心零件的同轴度公差，避免装配后出现启闭卡涩的问题。
