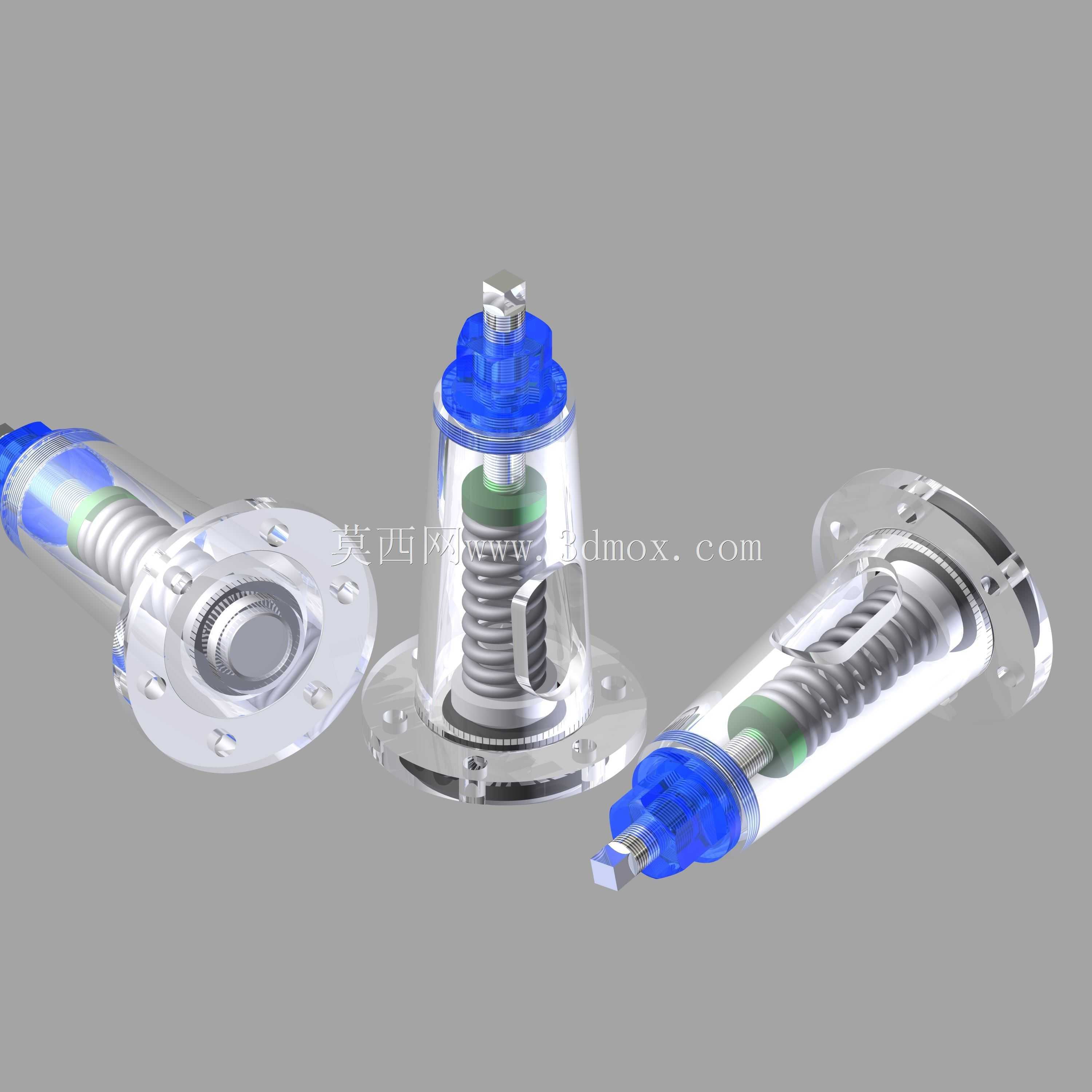

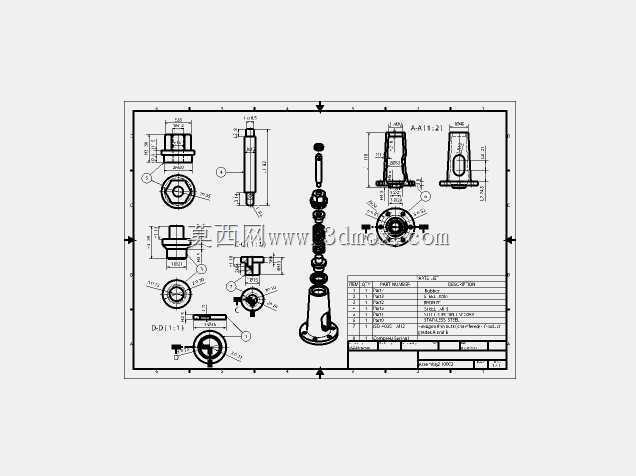

透明结构展示弹簧式压力阀三维设计

这款压力阀的三维结构采用半透明壳体做可视化呈现，能直观看到内部弹簧、阀芯、密封件的装配关系，在流体管路系统里主要承担压力过载泄放、稳定管路工作压力的作用，常见于储液罐配套、小型液压回路、气动控制支路、净水输送管路这类需要精准控压的场景。设计阶段优先考虑了安装端的适配性，底部法兰盘预留了均布的螺栓过孔，可直接对接同通径的管路法兰，不需要额外做转接件，安装边界的轴向尺寸控制紧凑，不会在狭小的设备舱内占用过多排布空间，侧置的进出接口做了防滑的快插结构适配，也兼容传统的螺纹连接形式，能适配不同的现场装配需求。从功能实现逻辑来看，内部的调压弹簧预紧力可通过顶部的调节旋钮做微调，当管路入口侧的流体压力超过弹簧预设的压紧力时，阀芯会被流体推力顶开，多余的压力介质会从泄放通路导出，待管路压力回落至设定区间后，弹簧会推动阀芯复位，重新截断通路，整个动作过程没有额外的电控元件参与，纯机械结构的可靠性更高，在断电、无外接动力的工况下也能稳定完成压力保护动作。建模过程中对各运动部件的配合间隙做了工程化的预留，阀芯与阀腔的配合面做了导向段的延长设计，避免长期动作后出现阀芯卡滞、偏磨的问题，密封件的安装槽尺寸严格参照通用密封件的标准规格设计，后期维护更换不需要定制非标配件。透明外壳的设计除了用于结构展示，实际量产版本可替换为金属或高强度工程塑料材质，对应不同的介质耐受需求，比如输送腐蚀性流体时可选用PVDF材质壳体，普通水油介质则可选用铝合金或黄铜材质降低成本，内部弹簧的刚度参数也可根据实际需要的调压区间做替换，覆盖从0.1MPa到1.6MPa的常用工作压力段。在做设备选型匹配时，可直接参照该模型的安装尺寸做管路布局的预留，不需要反复测绘实物，各部件的装配关系清晰，也可作为阀门结构教学、原理演示的直观教具，帮助初学者快速理解弹簧式压力阀的动作逻辑与部件组成。
