直联式单级离心泵整机结构三维数模

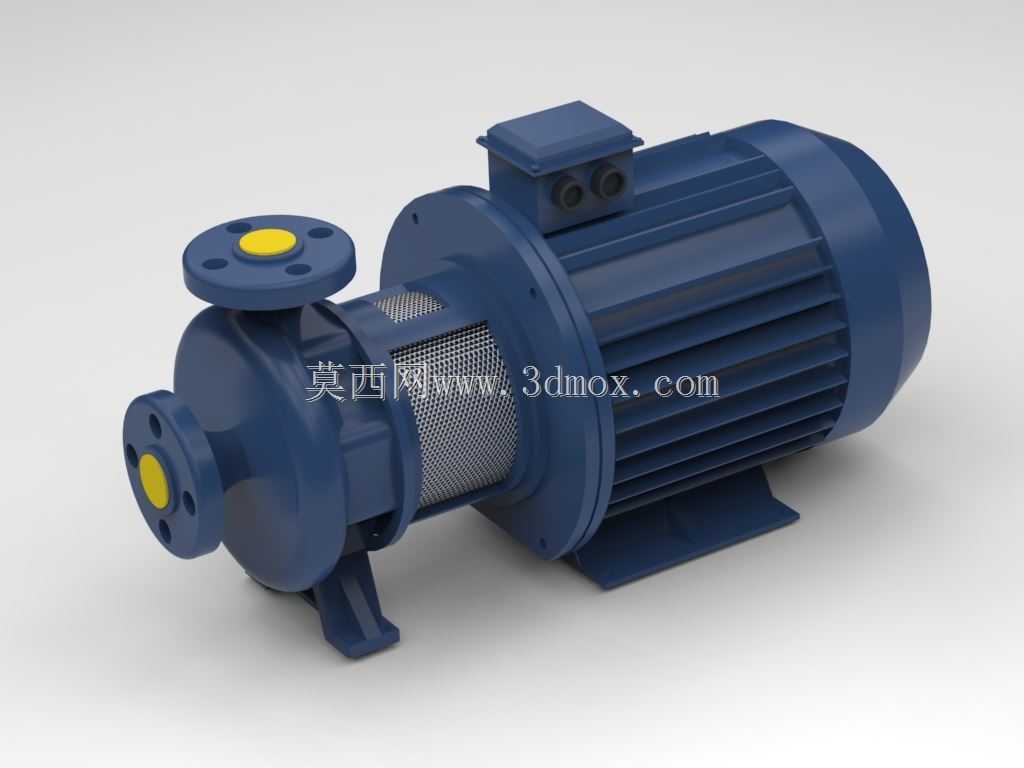

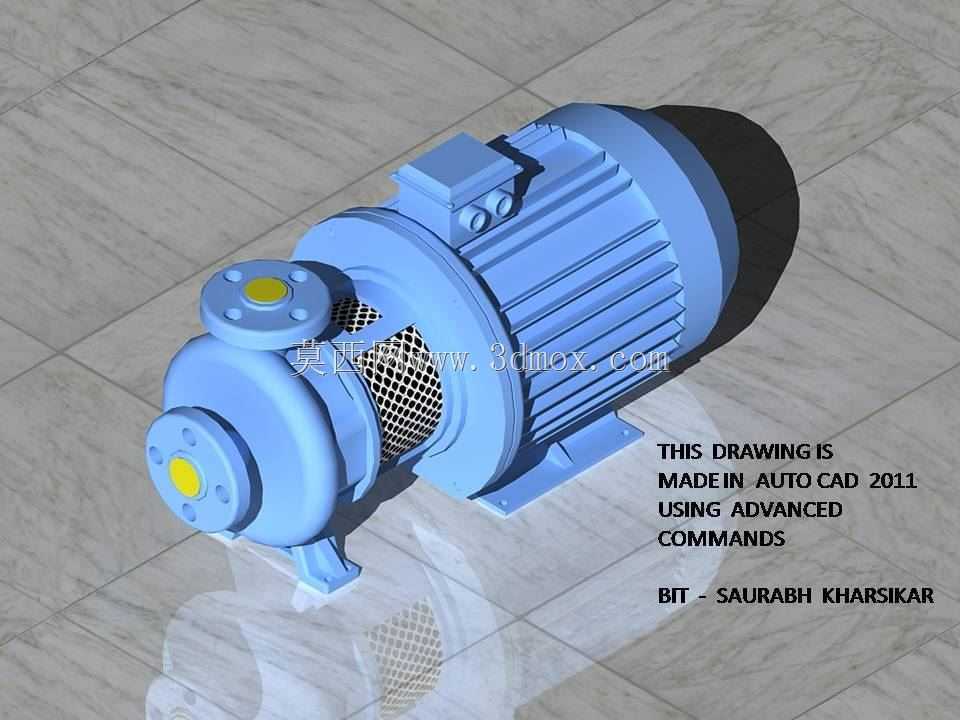

这款直联式离心泵的三维数模完整还原了整机从动力端到水力端的全部装配关系，建模过程中优先考虑了设备在工业现场的实际安装适配性，泵体与驱动电机采用共底座直联结构，省去了传统联轴器传动的中间连接环节，既压缩了整机轴向安装尺寸，也降低了现场对中调整的作业难度，适合在空间紧凑的泵房、成套供水撬装、小型化工输送单元中布置。从功能实现逻辑来看，模型完整呈现了离心泵的核心水力结构：进水口沿轴向正对叶轮中心，出水口沿泵壳切线方向向上布置，这种流道设计符合离心泵的工作原理，叶轮高速旋转时产生的离心力可将进入叶轮中心的液态介质沿流道甩出，通过蜗壳收集增压后从出口排出，可满足清水、低粘度理化性质稳定的化工介质、循环冷却水等介质的输送需求，在民用供水、工业循环系统、暖通空调水循环、小型污水处理单元中都有广泛应用场景。设计层面，数模对各部件的装配边界做了精准还原：电机端的散热筋、接线盒结构完全匹配通用Y系列三相异步电机的外形尺寸，泵壳部分的进出口法兰做了标准密封面与螺栓孔位建模，可直接对接对应通径的工业管路，底座的安装地脚预留了标准螺栓过孔，安装时可直接匹配预埋地脚螺栓或者配套减震垫的安装尺寸，不需要额外做结构修改。细节上，模型还原了泵体与电机连接部位的散热防护网结构，既可以避免杂物卷入电机输出端与泵轴连接部位，也能保证连接区域的空气流通，降低长时间运行的积热风险；泵体底部设置的支撑脚与电机底座共同落在一体式安装底座上，保证整机运行时的结构刚性，减少振动传导带来的密封件磨损问题。叶轮部分的建模还原了闭式叶轮的叶片曲率与前后盖板结构，这种结构适合输送不含大颗粒杂质的清洁介质，运行效率更高，轴向力平衡更稳定；泵轴的密封部位预留了标准机械密封的安装空间，可根据输送介质的温度、腐蚀性适配不同材质的密封组件，不需要改动泵体的主体安装尺寸。从选型参考角度，这个数模可直接用于管路系统的三维布管干涉检查，提前预判泵组进出口与周边管路、阀组的安装间隙，也可用于教学演示中离心泵结构的拆解展示，帮助从业者直观理解泵内介质流向、各部件的装配逻辑与功能定位，在做设备改造、泵房布局优化时，也能直接导入厂区三维布局模型中，验证整体布置的合理性，避免现场安装时出现空间不足、检修预留空间不够的问题。
