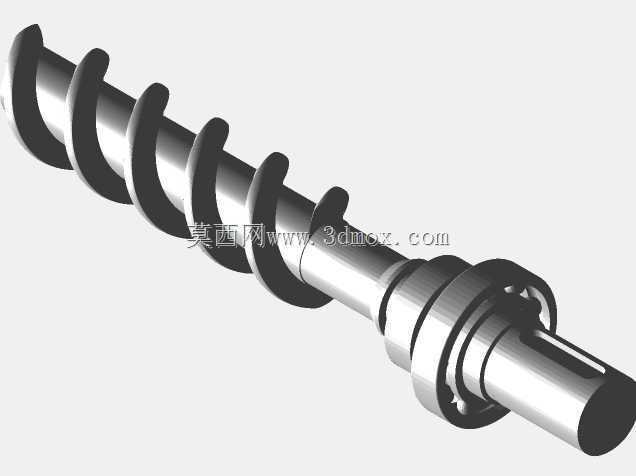

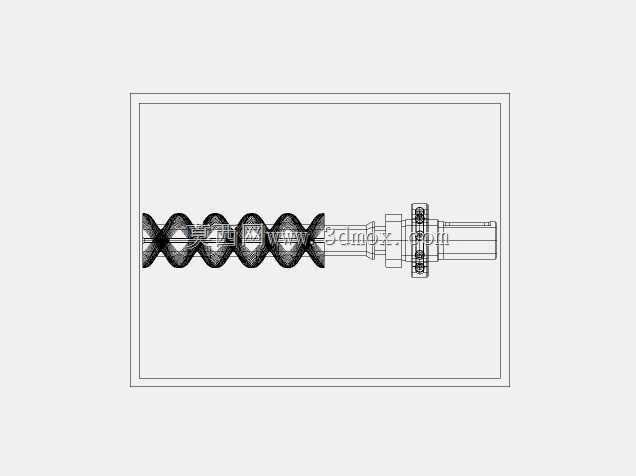

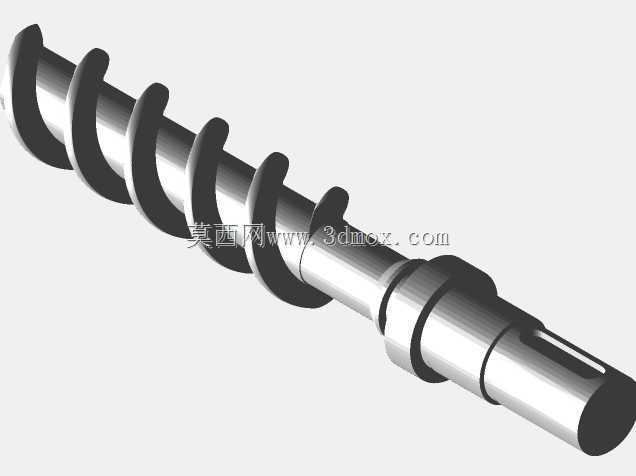

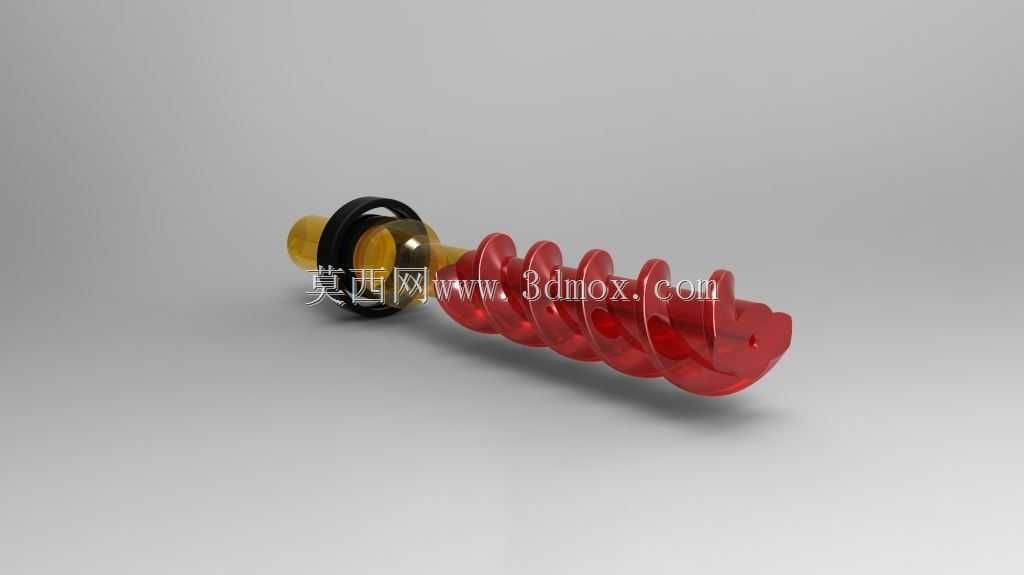

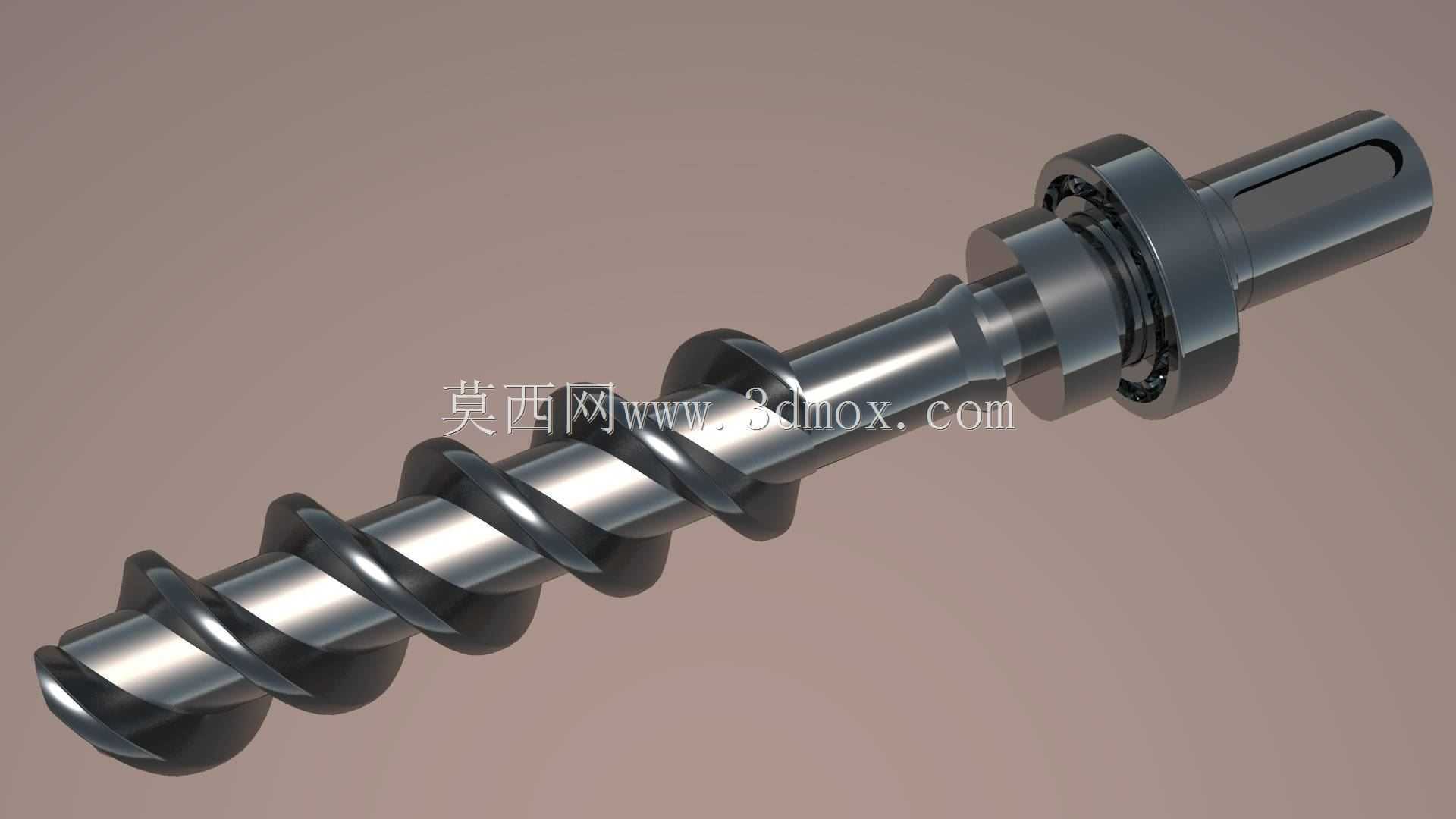

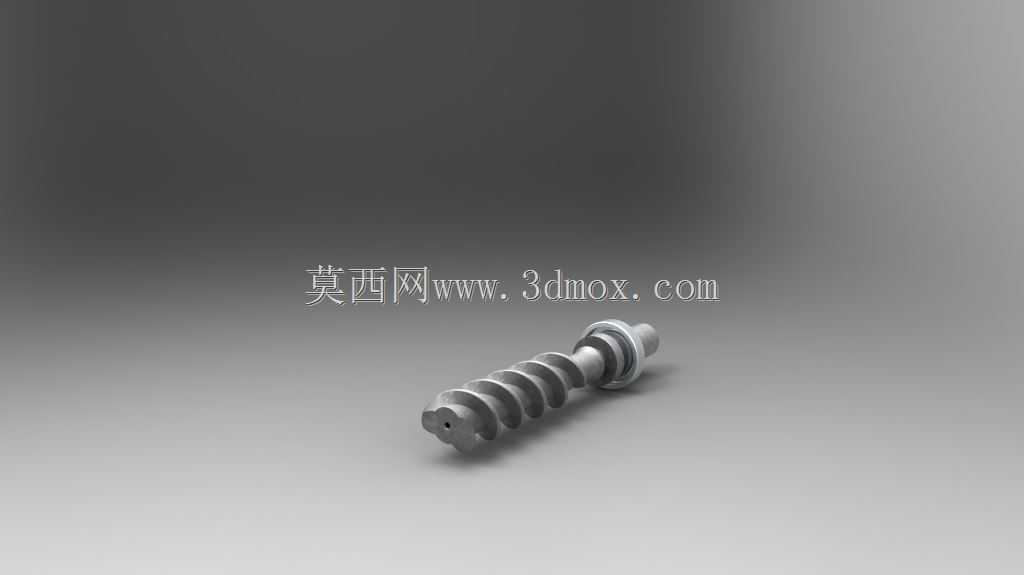

三螺杆泵主螺杆核心传动部件结构

该结构为三螺杆泵的核心主螺杆构件，这类螺杆构件常应用在流体输送场景中，涵盖润滑系统供油、液压系统动力传输、高粘度介质增压输送等工况，在电梯配套液压动力单元、工业设备润滑站、燃油输送管路等场景中承担核心的流体增压与输送功能，依靠螺杆啮合过程中形成的密闭容腔容积变化，实现介质从低压端到高压端的平稳推送，相比其他泵型的核心构件，三螺杆泵的主螺杆在运行时脉动更小，输送介质的压力稳定性更强，适合对流量波动敏感的精密液压、润滑回路。

从设计思路来看，该主螺杆采用变螺距密封段结构设计，螺旋型面经过啮合间隙优化，在装配状态下与两根从动螺杆形成连续的密封线，有效减少高压端介质回流，提升容积效率；螺杆端部的连接结构做了同轴度公差约束，保证与驱动端连接时的径向跳动控制在允许范围内，避免运行过程中出现偏磨、振动超差的问题；螺杆表面的型面粗糙度做了针对性控制，减少介质输送过程中的摩擦阻力，同时降低啮合面的磨损速率，延长构件的服役周期。

从安装边界来看，该主螺杆的装配需要匹配泵壳内的衬套内腔尺寸，螺旋段的外径与衬套内壁保持合理的配合间隙，既不能间隙过大造成内泄漏超标，也不能间隙过小导致热胀状态下出现卡滞；端部的定位轴颈需要与轴承位的尺寸公差匹配，保证轴向窜动量在设计允许范围内，避免螺杆端面与泵体端盖发生摩擦；连接端的驱动结构需要与联轴器的安装尺寸适配，保证动力传输过程中无偏心载荷，减少运行时的附加振动。

在实际拆解检修场景中，这类主螺杆的拆卸需要先拆除端盖定位螺钉，利用吊卡构件平稳取出螺杆组件，避免磕碰螺旋型面破坏密封精度；拆卸后需要检查螺旋面的磨损情况、密封棱边的完好度，若出现磨损沟槽、棱边缺损则会直接影响泵的输出压力与容积效率，需要及时更换；重新装配时需要保证三根螺杆的啮合相位正确，避免盘车时出现卡滞问题，装配后需要手动盘车确认转动无卡阻，再进行后续的管路连接与试运行。
