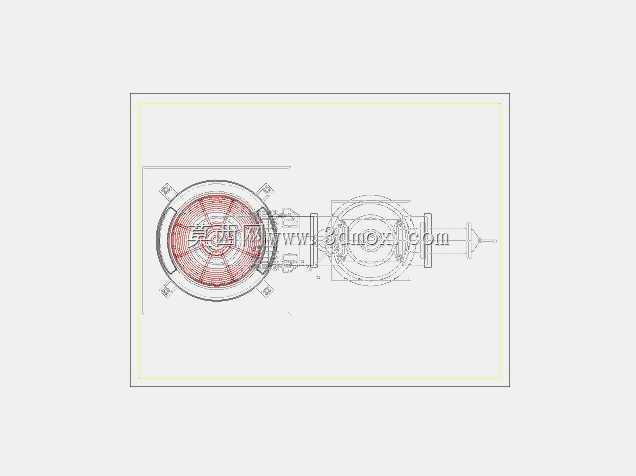

带控制阀立式涡轮泵结构设计

在市政供水、工业循环水系统、长距离流体输送管线以及大型水利调蓄工程中，立式涡轮泵是核心的流体增压输送设备，这类泵采用立式安装布局，相比卧式泵能够大幅缩减水平方向的安装占地，尤其适合泵房空间紧凑、垂直方向预留安装高度充足的场景，在水厂取水、电厂循环冷却水输送、化工流程介质增压等工况下应用广泛。本次呈现的立式涡轮泵结构，配置24英寸吸入口与7英寸排放口，同时集成泵控控制阀，能够在泵组启停、工况切换过程中自动调节管路通断与介质流量，避免水锤效应对泵体叶轮、管路焊缝以及配套仪表造成冲击损伤，从结构层面提升整套流体输送系统的运行稳定性。从设计思路来看，这款泵的结构围绕大流量输送需求展开，叶轮采用径向导叶匹配的流道设计，能够在额定转速下实现介质的平稳增压，减少流道内的湍流与涡流损失，提升泵组的运行效率；泵壳采用分段式法兰连接结构，既能够保证承压状态下的密封可靠性，也方便后期运维时拆解检查叶轮磨损情况、更换密封组件。安装边界方面，该泵的立式布局要求安装基础预留匹配的地脚螺栓孔位，吸入口需对接低位进水管道，排放口沿水平方向对接输出管路，安装时需保证泵轴的垂直偏差控制在工程允许范围内，避免运行过程中出现轴系偏磨、振动超标的问题。泵体集成的控制阀与泵腔出口采用一体化衔接设计，无需额外在出口管段加装独立控制阀组，减少了管路连接的密封点，降低了现场安装的施工量，同时控制阀的执行机构预留了标准控制接口，能够接入厂区的DCS控制系统，实现泵组运行状态的远程监控与流量调节。从结构细节来看，泵体的轴承组件采用润滑腔独立设计，能够保证立式安装状态下轴承部位的润滑充分，避免干磨问题；密封部位根据输送介质的不同可适配填料密封或机械密封结构，满足清水、轻度腐蚀性工业介质等不同输送场景的需求。在设备选型阶段，这类大口径立式涡轮泵需要匹配对应的管路通径，避免接口变径不当造成的局部阻力损失，同时安装时需在进出口管段设置软连接组件，阻隔泵组运行振动向管路系统传递，配套的基础需做减震处理，进一步降低运行噪音与振动影响。
