海上固定平台三层甲板框架结构设计

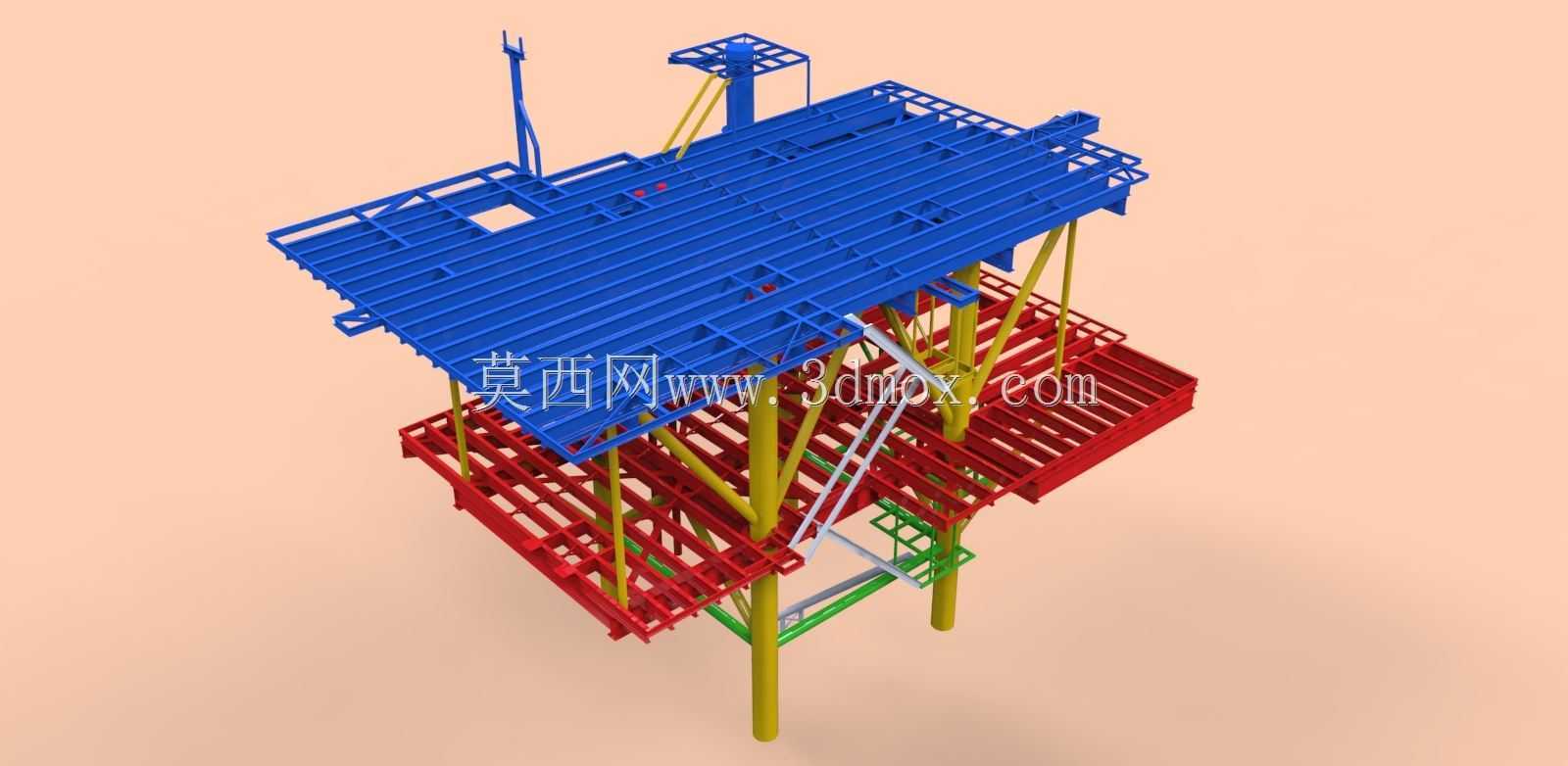

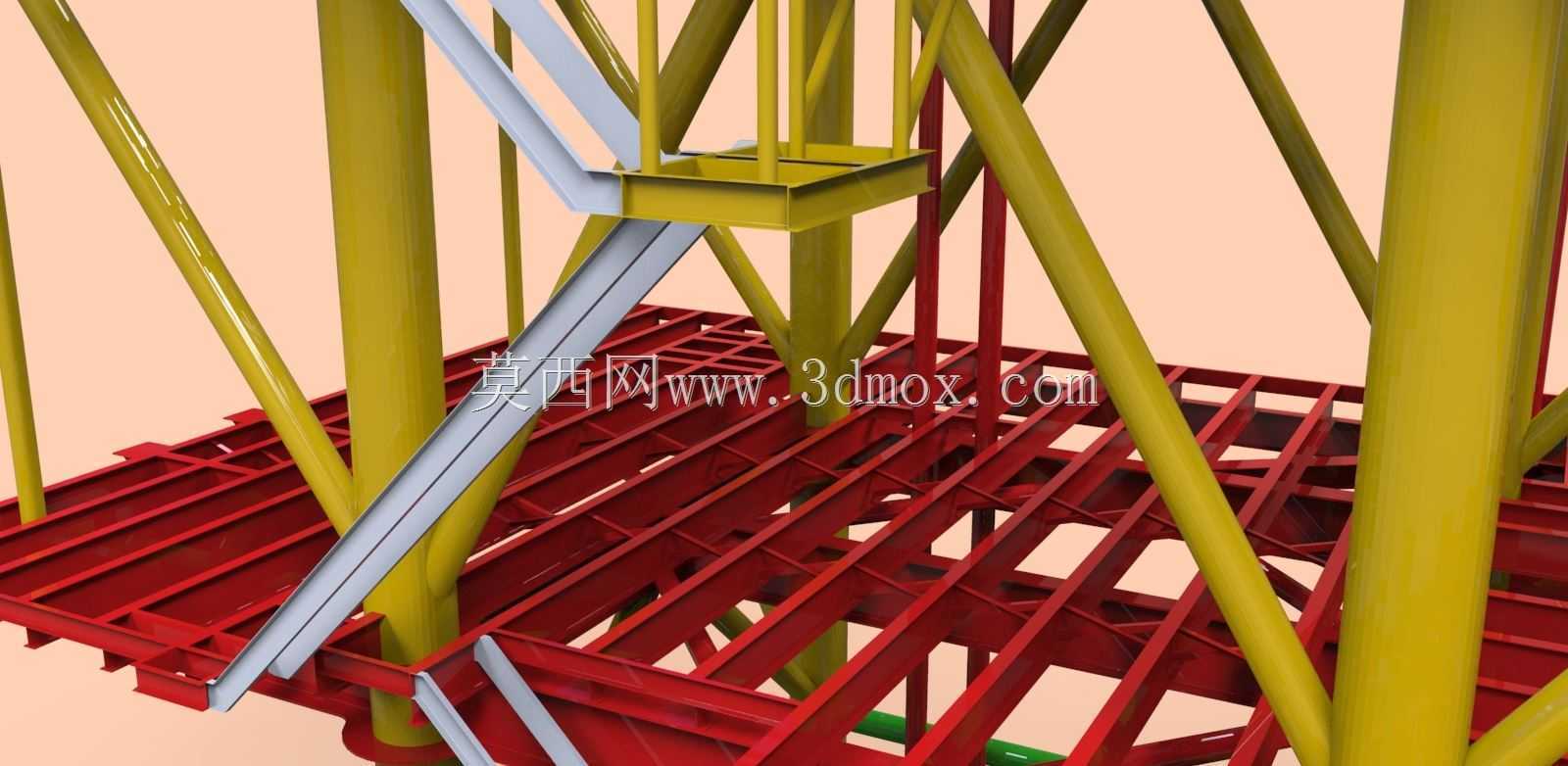

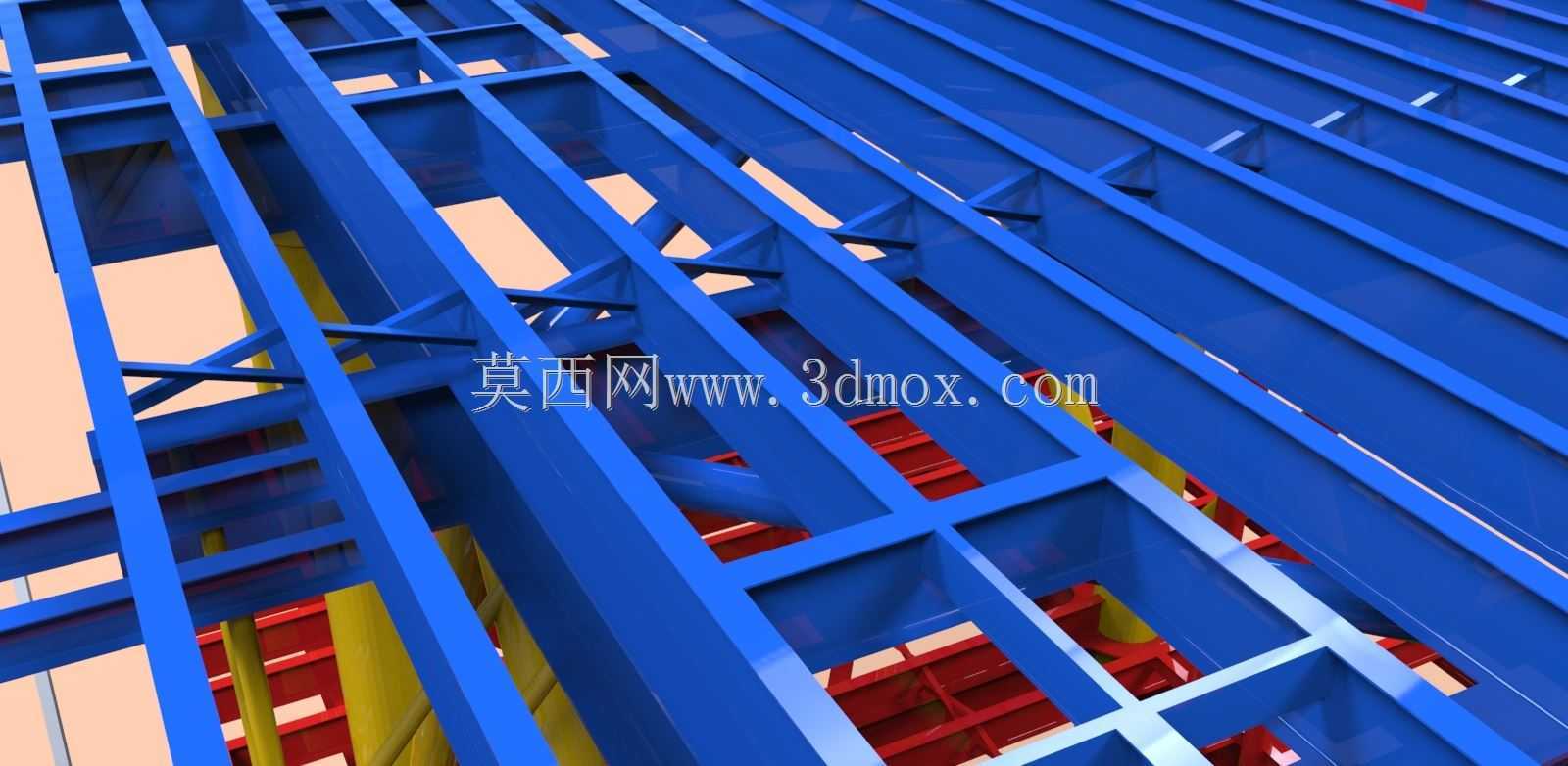

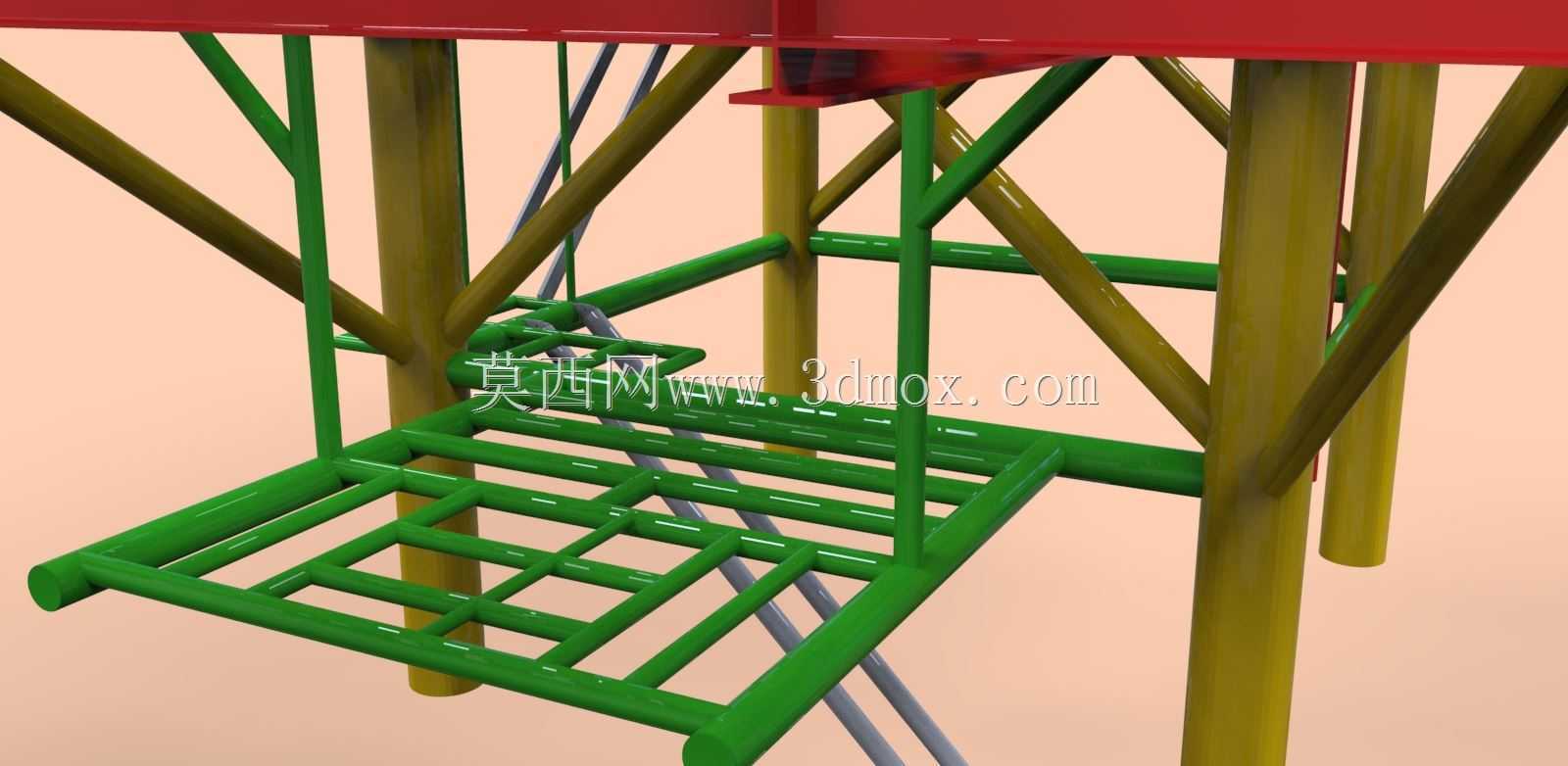

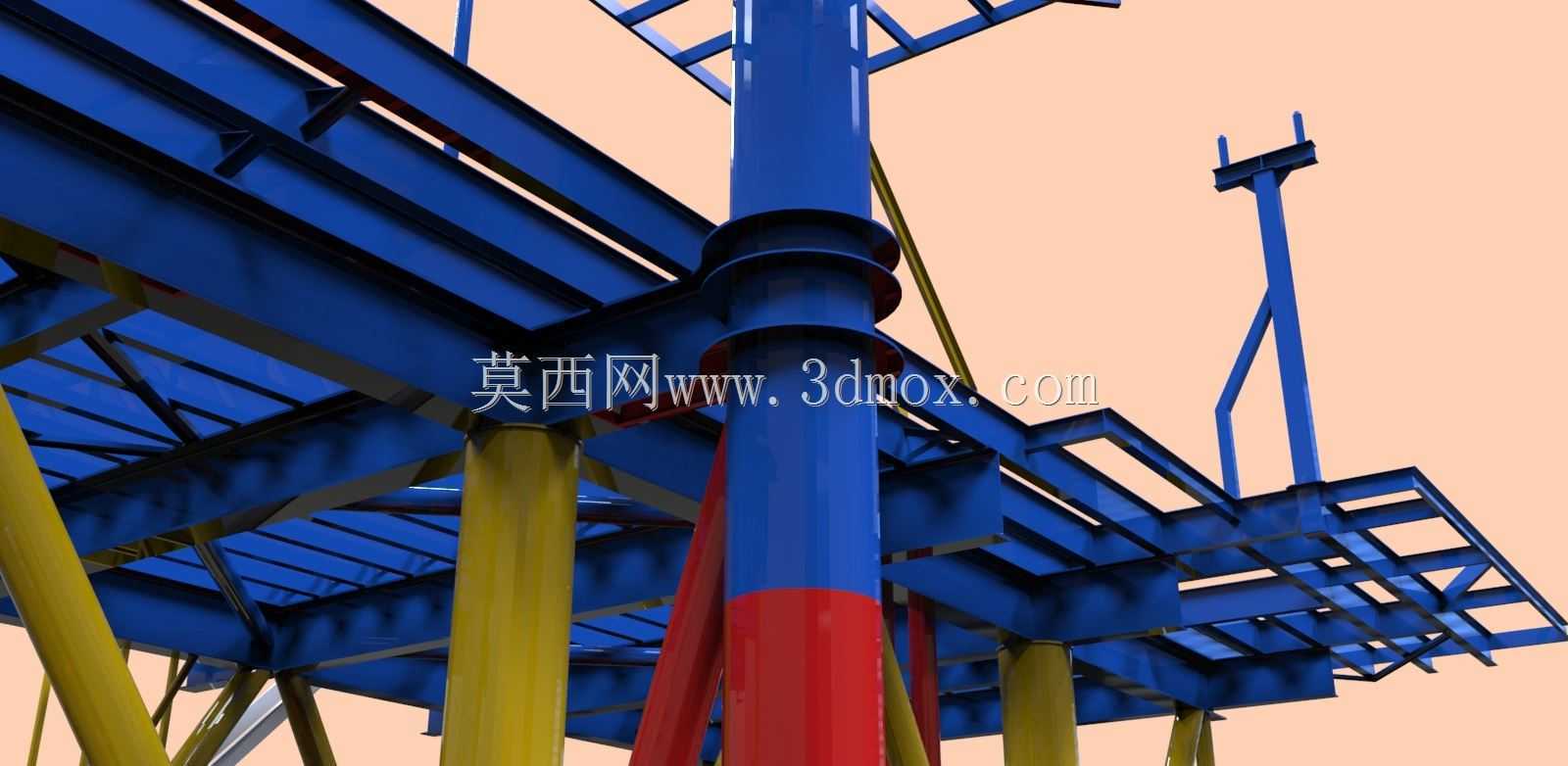

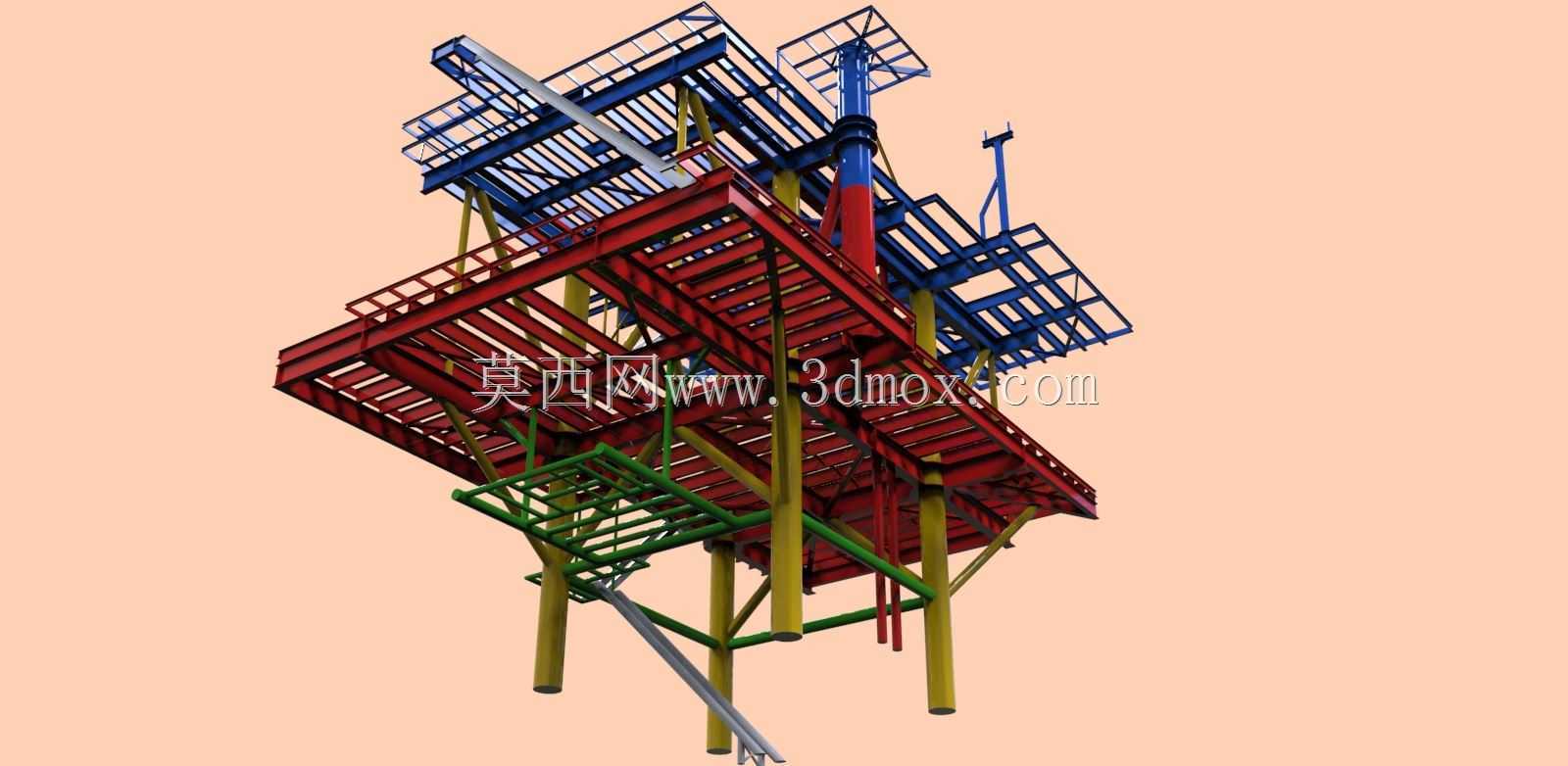

这套三层甲板框架结构，主要应用于浅海区域固定采油平台的上部承载模块，是海上油气开采作业中承托生产设备、管线排布、人员操作通道的核心承载结构，区别于浮式平台的活动甲板结构，该框架直接与平台下部桩基支撑腿刚性连接，整体结构刚度需适配近海区域风浪载荷、设备动载荷以及极端天气下的冲击载荷要求。从结构分层来看，最上层蓝色甲板为核心作业层，主要承载钻修井辅助设备、井口操作工位以及露天巡检通道，框架采用H型钢主次梁排布，主梁沿支撑腿轴线方向贯通布置，次梁按1.2米标准间距排布，既满足铺板的安装跨度要求，也为后续设备地脚螺栓固定预留了充足的连接点位，甲板局部预留的开孔为井口区、管线穿层通道，开孔周边均做了加劲肋补强，避免应力集中导致的结构变形。中间红色框架层为工艺管线与辅助设备布置层，层高根据常规工艺管线排布、阀门操作空间设置，层间斜梯直接连通上下层甲板，斜梯倾角按照海上平台安全规范设置，踏步采用防滑格栅板设计，该层框架除了承托本层设备重量，还需要承担上下层之间的管线载荷、电缆托架载荷，因此主次梁连接节点均采用全熔透焊接设计，关键节点额外增加了三角加劲板，抵消平台晃动带来的交变应力。最下层绿色结构段为与桩基支撑腿的连接过渡段，直接套入下部黄色桩基支撑腿的顶部连接段，通过法兰螺栓与焊接组合的方式完成固定，该段结构需将上部三层甲板的所有载荷均匀传递到桩基上，因此支撑腿交汇处的节点做了环向加劲设计，避免局部压溃。设计过程中优先采用模块化分层建模思路，每一层的框架都可以单独拆分预制，陆上完成预制后再运输到海上现场完成总装，大幅减少海上高空作业的工作量；所有构件的尺寸边界都适配常规海运驳船的装载宽度，避免超宽导致的运输限制，层间净空高度既满足设备安装要求，也控制了整体结构的重心高度，提升平台整体的抗倾覆稳定性。框架的走道边缘均预留了护栏安装接口，后期可直接安装标准化护栏组件，甲板铺板采用防滑钢格栅，兼顾排水与防滑需求，适配海上高湿、高盐雾的作业环境，所有钢结构连接节点的设计都预留了后期防腐涂装的作业空间，方便现场完成焊缝补涂与整体防腐施工。
