船舶动力安装基座结构设计方案

项目分类:3D模型 发布时间:2021-08-05 ID:220040
  • 船舶动力安装基座结构设计方案
  • 船舶动力安装基座结构设计方案

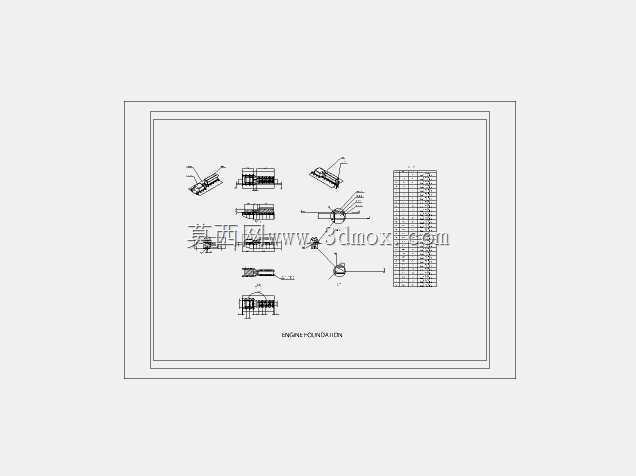

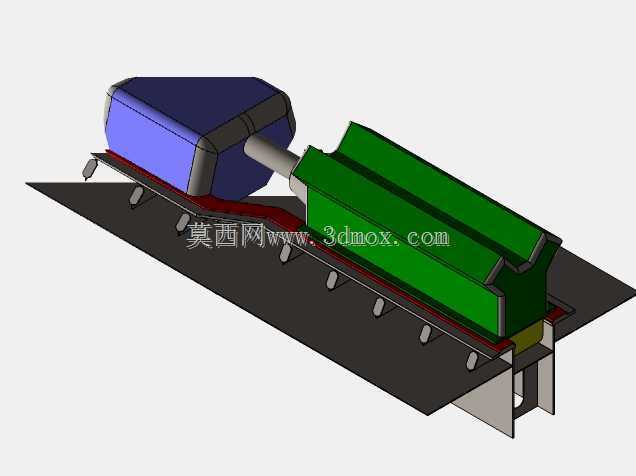

在船舶动力系统的布局设计中,动力安装基座是承接主机输出、隔绝振动传递、保障动力单元长期稳定运行的核心承载结构,这套结构的设计直接关联整船动力传递效率与航行可靠性。从实际应用场景来看,这类基座主要适配内河及近海中小型作业船舶的主推进动力单元安装,需要同时承担动力单元的静载荷、运行时的往复冲击载荷,以及航行过程中船体形变带来的附加应力,因此在结构设计阶段就需要兼顾刚性与抗振性能。整套基座采用分体式承载布局,左侧预留的安装位用于匹配动力端的附属单元,右侧长条形承载区对应主机主体的安装定位,基座底部通过多组均匀排布的支撑脚与船体主甲板下方的龙骨结构刚性连接,支撑脚的排布间距经过载荷核算,能够将动力单元的重量均匀分散到船体承力结构上,避免局部应力集中导致的甲板形变。设计过程中,在动力单元与基座承载面之间预留了减振垫的安装空间,红色区域即为减振元件的布置位,能够有效吸收主机运行时产生的高频振动,减少振动向船体结构的传递,降低航行过程中的舱室噪音,同时避免长期振动导致的连接紧固件松脱风险。基座侧边设置的限位结构,能够在船舶遭遇横摇、纵摇工况时,限制动力单元的横向与纵向位移,避免极端海况下动力单元移位引发的传动系统故障。从安装边界来看,基座整体的长宽尺寸适配常规中小型船舶的机舱内部空间,安装时需要保证基座上平面的平面度公差控制在合理范围内,确保动力单元安装后曲轴输出端与传动轴线的同轴度符合设计要求,减少传动过程中的功率损耗与轴系磨损。基座的结构设计充分考虑了机舱内的检修空间需求,侧边预留的间隙能够满足日常运维时对紧固件、减振元件的检查更换操作,不需要额外拆解周边管路结构即可完成常规维护作业。在结构强度设计上,基座主体采用型材焊接成型的框架结构,在保证整体承载刚性的同时尽可能降低自身重量,减少船体的无效载荷,提升船舶的有效载重能力。
