电杆安装用单弹簧夹结构设计

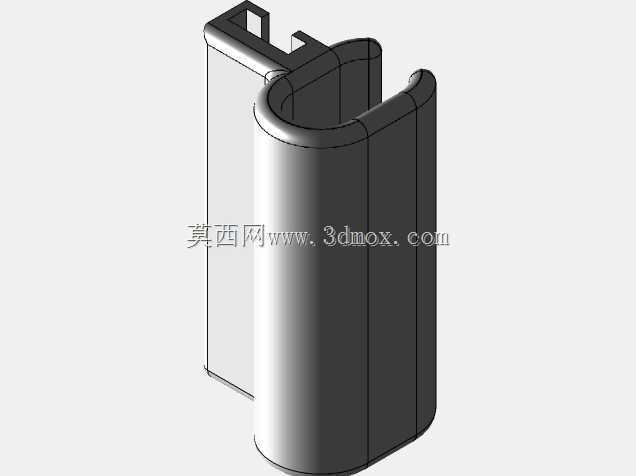

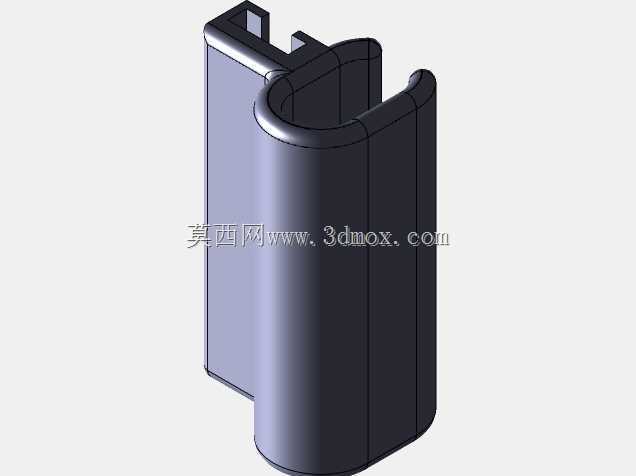

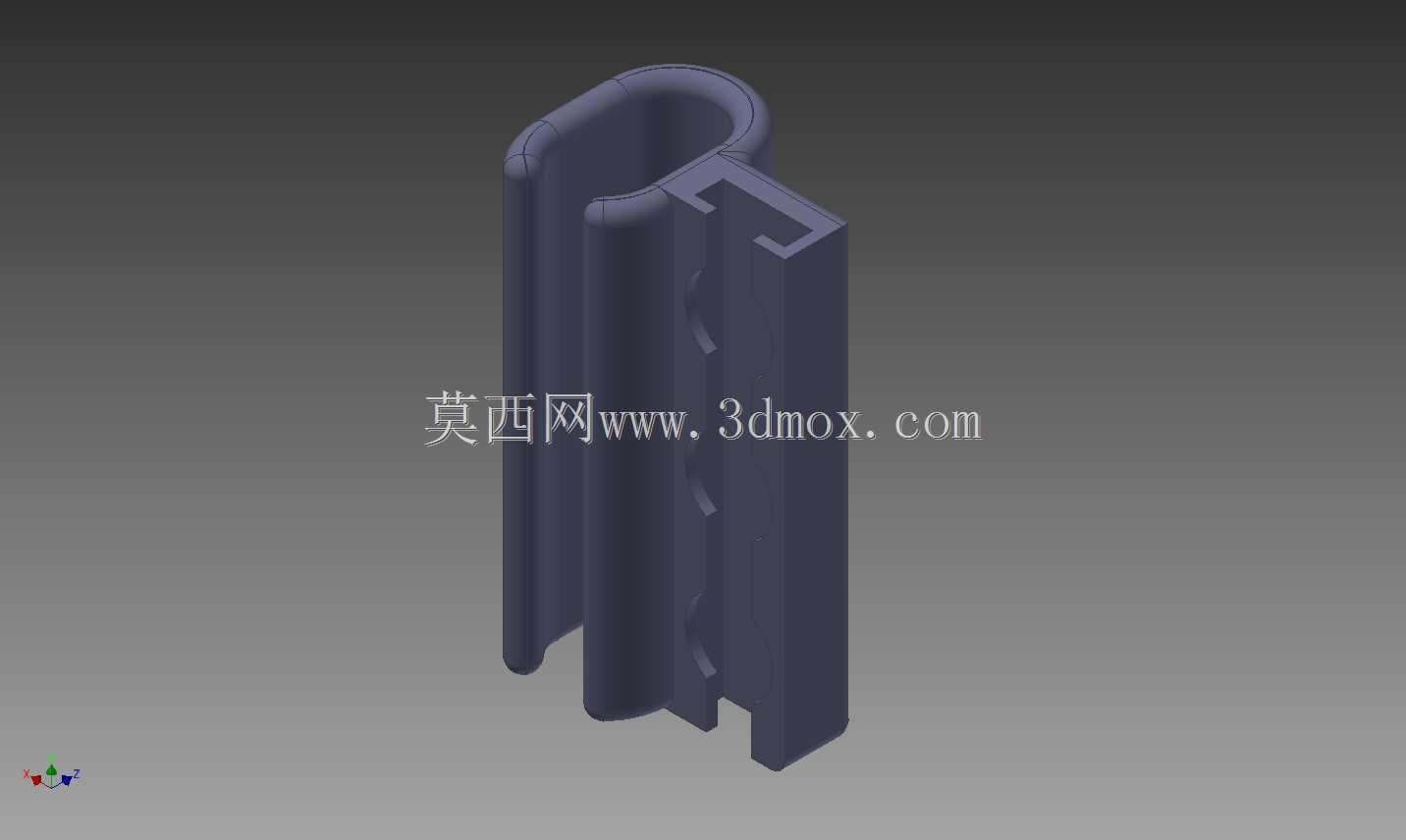

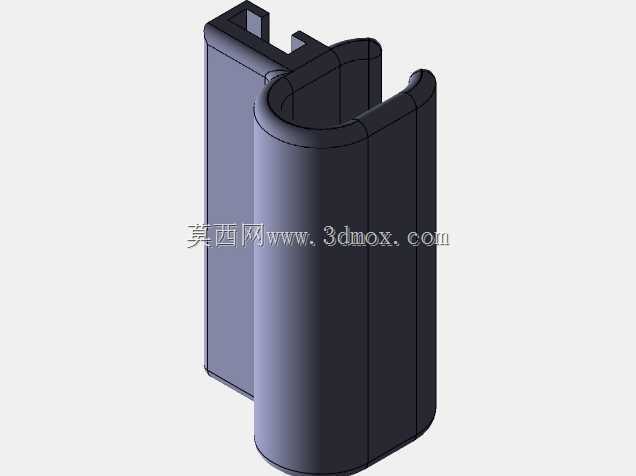

这类弹簧夹主要应用于户外架空线路布设、通信杆路附件安装场景，替代传统金属抱箍的部分轻载固定功能，在低压线缆附挂、标识牌固定、小型外设安装等作业中使用频率较高。实际作业时，无需额外配套螺栓、扎带等紧固件，单人即可完成安装操作，能大幅降低高空作业的操作时长，减少作业人员携带的配件种类。产品采用ABS塑料作为基材，利用材料本身的温和柔韧性实现夹持功能，设计时将主体设置为单侧开口的C型环抱结构，开口侧预留弹性形变余量，安装时对准电杆圆柱面推压即可让开口端产生弹性扩张，滑过电杆表面后依靠材料回弹力抱紧杆体，内壁设置多道纵向防滑凸棱，增大与杆体表面的接触摩擦力，避免长期受风力影响出现下滑、偏转的问题。主体上部设置封闭挂环结构，可直接穿扎带或挂装小型挂件，侧面预留卡槽结构，能够适配配套的卡扣式附件，拓展固定点位的使用场景。设计过程中重点考量了塑料件的成型工艺特性，整体结构采用等壁厚设计，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲问题，所有棱角处均设置圆角过渡，既减少成型时的应力集中，也避免安装时锐角划伤作业人员。夹持内径适配常规通信杆、低压配电杆的常见外径范围，开口端的扩张量经过反复校核，既保证安装时不需要过大的推压力就能顺利卡入杆体，又能确保卡入后抱紧力足够承载常规外设的重量，不会出现松脱。整体外形为纵向长条结构，安装后贴合杆体弧度，突出杆体表面的厚度控制在较小范围，减少户外环境下的风阻，也避免外力磕碰导致夹具破损。内壁的凸棱高度经过优化，不会因为凸棱过高导致夹持时接触面过小压强过大损伤杆体防腐层，也不会因为凸棱过低失去防滑效果，在不同粗糙度的混凝土杆、复合材料杆表面都能获得稳定的夹持效果。这类夹具相比传统金属固定件，本身具备绝缘特性，在低压线路周边使用时能降低触电风险，同时塑料材质本身耐锈蚀，在户外潮湿、多雨环境下不会出现锈渍污染杆体的问题，长期使用不需要做防锈维护。
